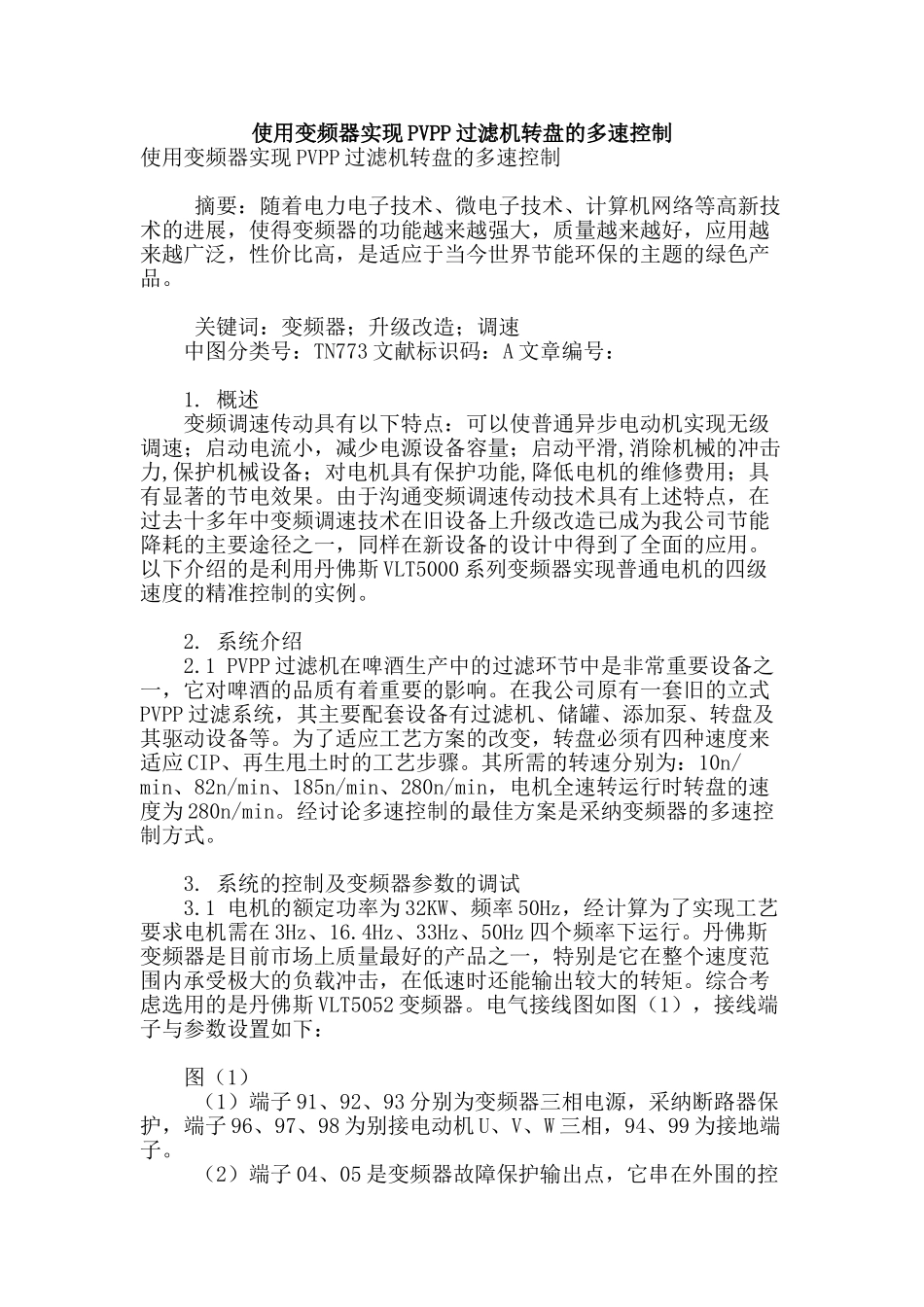

使用变频器实现pvpp过滤机转盘的多速控制

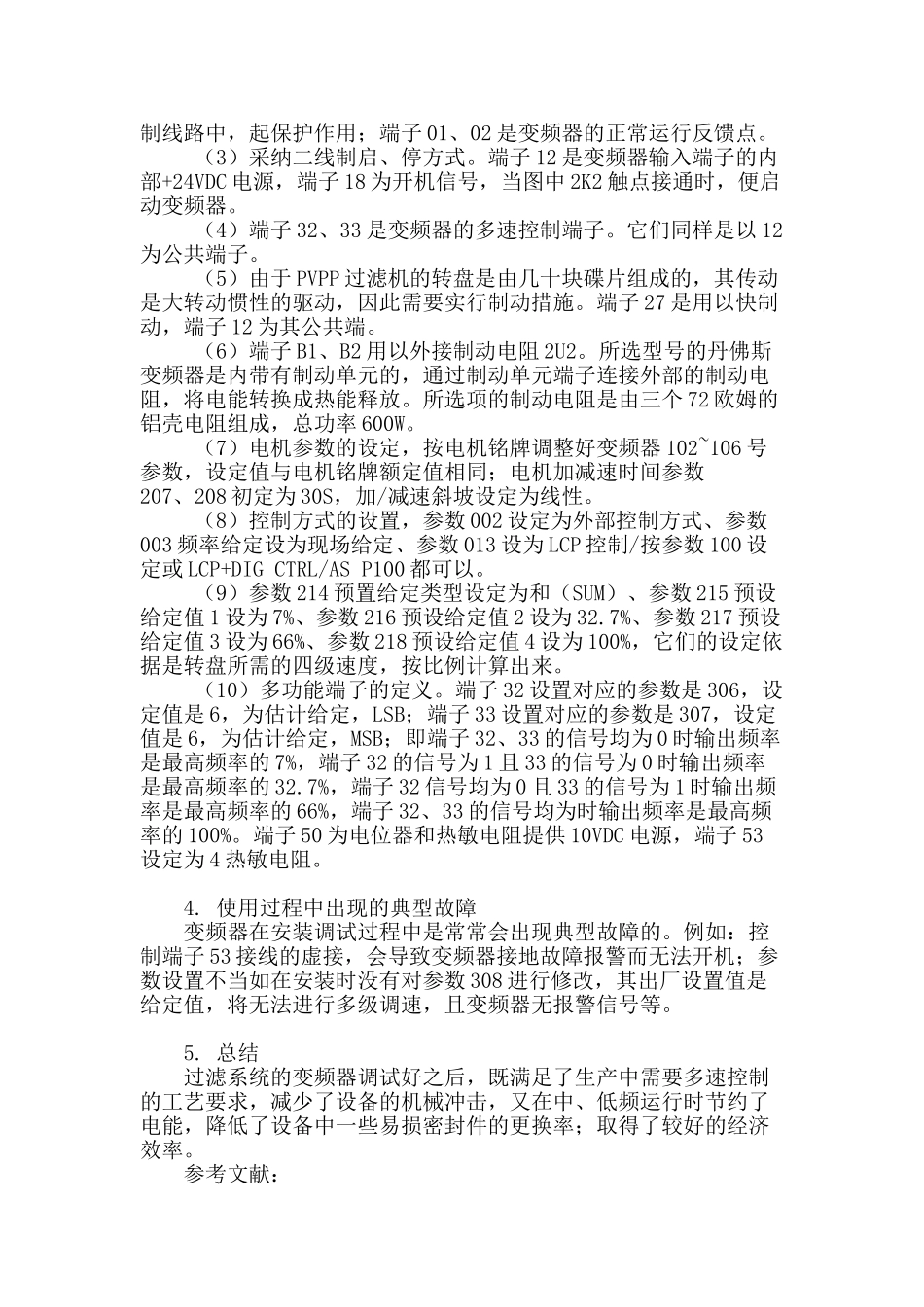

使用变频器实现 PVPP 过滤机转盘的多速控制使用变频器实现 PVPP 过滤机转盘的多速控制 摘要：随着电力电子技术、微电子技术、计算机网络等高新技术的进展，使得变频器的功能越来越强大，质量越来越好，应用越来越广泛，性价比高，是适应于当今世界节能环保的主题的绿色产品。 关键词：变频器；升级改造；调速 中图分类号：TN773 文献标识码：A 文章编号： 1. 概述 变频调速传动具有以下特点：可以使普通异步电动机实现无级调速；启动电流小，减少电源设备容量；启动平滑,消除机械的冲击力,保护机械设备；对电机具有保护功能,降低电机的维修费用；具有显著的节电效果。由于沟通变频调速传动技术具有上述特点，在过去十多年中变频调速技术在旧设备上升级改造已成为我公司节能降耗的主要途径之一，同样在新设备的设计中得到了全面的应用。以下介绍的是利用丹佛斯 VLT5000 系列变频器实现普通电机的四级速度的精准控制的实例。 2. 系统介绍 2.1 PVPP 过滤机在啤酒生产中的过滤环节中是非常重要设备之一，它对啤酒的品质有着重要的影响。在我公司原有一套旧的立式PVPP 过滤系统，其主要配套设备有过滤机、储罐、添加泵、转盘及其驱动设备等。为了适应工艺方案的改变，转盘必须有四种速度来适应 CIP、再生甩土时的工艺步骤。其所需的转速分别为：10n/min、82n/min、185n/min、280n/min，电机全速转运行时转盘的速度为 280n/min。经讨论多速控制的最佳方案是采纳变频器的多速控制方式。 3. 系统的控制及变频器参数的调试 3.1 电机的额定功率为 32KW、频率 50Hz，经计算为了实现工艺要求电机需在 3Hz、16.4Hz、33Hz、50Hz 四个频率下运行。丹佛斯变频器是目前市场上质量最好的产品之一，特别是它在整个速度范围内承受极大的负载冲击，在低速时还能输出较大的转矩。综合考虑选用的是丹佛斯 VLT5052 变频器。电气接线图如图（1），接线端子与参数设置如下： 图（1） （1）端子 91、92、93 分别为变频器三相电源，采纳断路器保护，端子 96、97、98 为别接电动机 U、V、W 三相，94、99 为接地端子。 （2）端子 04、05 是变频器故障保护输出点，它串在外围的控制线路中，起保护作用；端子 01、02 是变频器的正常运行反馈点。 （3）采纳二线制启、停方式。端子 12 是变频器输入端子的内部+24VDC 电源，端子 18 为开机信号，当图中 2K2 触点接通时，便启动变频器。 （4）端子 32、33 是变频器的多速控制...
