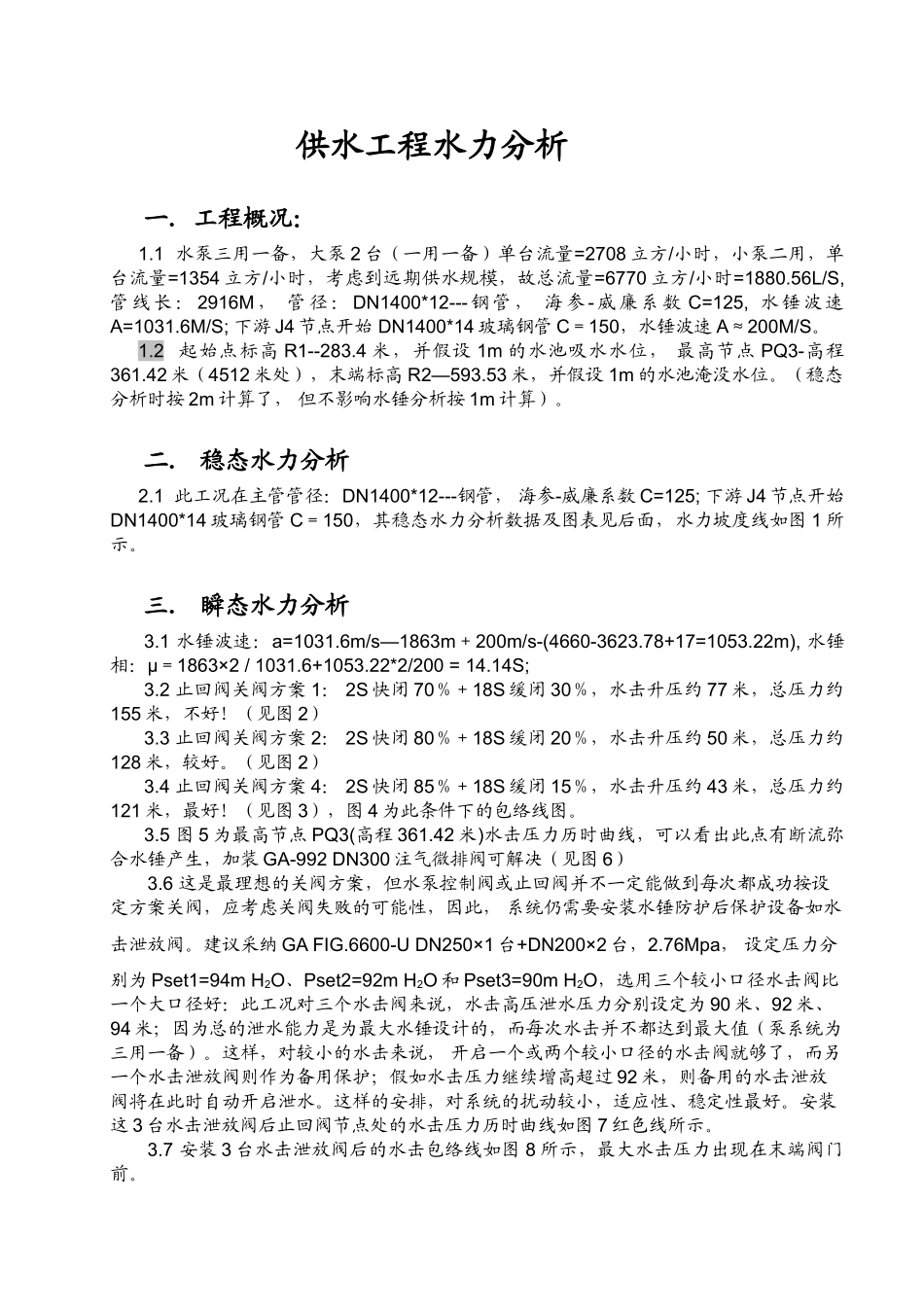

供水工程水力分析报告

供水工程水力分析一．工程概况：1.1 水泵三用一备，大泵 2 台（一用一备）单台流量=2708 立方/小时，小泵二用，单台流量=1354 立方/小时，考虑到远期供水规模，故总流量=6770 立方/小时=1880.56L/S, 管 线 长 ： 2916M ， 管 径 ： DN1400*12--- 钢 管 ， 海 参 - 威 廉 系 数 C=125, 水 锤 波 速A=1031.6M/S; 下游 J4 节点开始 DN1400*14 玻璃钢管 C＝150，水锤波速 A≈200M/S。1.2 起始点标高 R1--283.4 米，并假设 1m 的水池吸水水位， 最高节点 PQ3-高程361.42 米（4512 米处），末端标高 R2—593.53 米，并假设 1m 的水池淹没水位。（稳态分析时按 2m 计算了， 但不影响水锤分析按 1m 计算）。二． 稳态水力分析 2.1 此工况在主管管径：DN1400*12---钢管， 海参-威廉系数 C=125; 下游 J4 节点开始 DN1400*14 玻璃钢管 C＝150，其稳态水力分析数据及图表见后面，水力坡度线如图 1 所示。三． 瞬态水力分析3.1 水锤波速：a=1031.6m/s—1863m＋200m/s-(4660-3623.78+17=1053.22m), 水锤相：μ＝1863×2 / 1031.6+1053.22*2/200 = 14.14S;3.2 止回阀关阀方案 1： 2S 快闭 70％＋18S 缓闭 30％，水击升压约 77 米，总压力约155 米，不好！（见图 2）3.3 止回阀关阀方案 2： 2S 快闭 80％＋18S 缓闭 20％，水击升压约 50 米，总压力约128 米，较好。（见图 2）3.4 止回阀关阀方案 4： 2S 快闭 85％＋18S 缓闭 15％，水击升压约 43 米，总压力约121 米，最好！（见图 3），图 4 为此条件下的包络线图。3.5 图 5 为最高节点 PQ3(高程 361.42 米)水击压力历时曲线，可以看出此点有断流弥合水锤产生，加装 GA-992 DN300 注气微排阀可解决（见图 6）3.6 这是最理想的关阀方案，但水泵控制阀或止回阀并不一定能做到每次都成功按设定方案关阀，应考虑关阀失败的可能性，因此， 系统仍需要安装水锤防护后保护设备如水击泄放阀。建议采纳 GA FIG.6600-U DN250×1 台+DN200×2 台，2.76Mpa， 设定压力分别为 Pset1=94m H2O、Pset2=92m H2O 和 Pset3=90m H2O，选用三个较小口径水击阀比一个大口径好：此工况对三个水击阀来说，水击高压泄水压力分别设定为 90 米、92 米、94 米；因为总的泄水能力是为最大水锤设计的，而每次水击并不都达到最大值（泵系统为三用一备）。这样，对较小的水击来说， 开启一个或两个...
