供热锅炉辅助设备及管道安装检验批质量验收记录

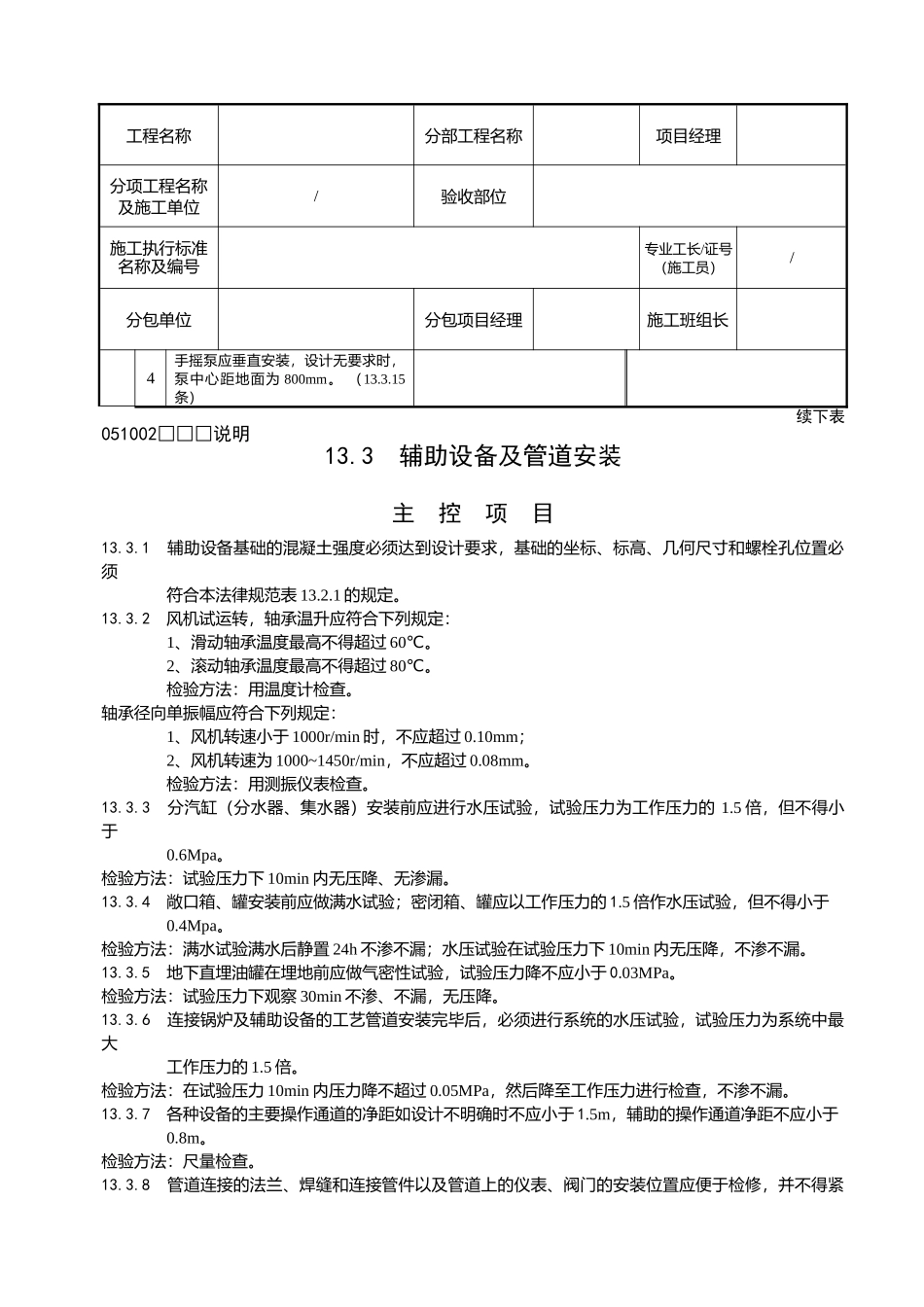

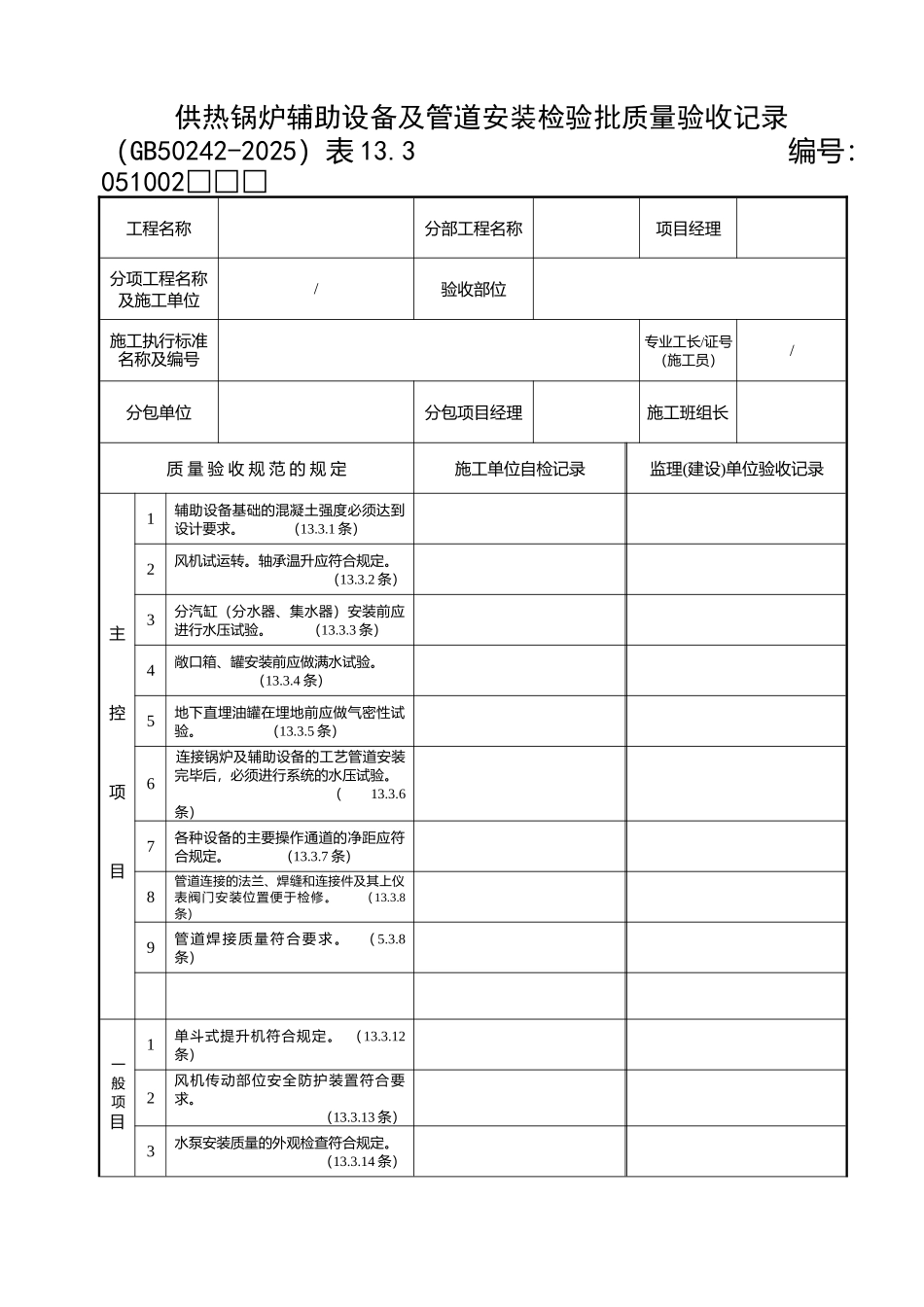

供热锅炉辅助设备及管道安装检验批质量验收记录（GB50242-2025）表 13.3 编号：051002□□□工程名称分部工程名称项目经理分项工程名称及施工单位/验收部位施工执行标准名称及编号专业工长/证号（施工员）/分包单位分包项目经理施工班组长质 量 验 收 规 范 的 规 定施工单位自检记录监理(建设)单位验收记录主控项目1辅助设备基础的混凝土强度必须达到设计要求。 （13.3.1 条）2风机试运转。轴承温升应符合规定。（13.3.2 条）3分汽缸（分水器、集水器）安装前应进行水压试验。 （13.3.3 条）4敞口箱、罐安装前应做满水试验。 （13.3.4 条）5地下直埋油罐在埋地前应做气密性试验。 （13.3.5 条）6连接锅炉及辅助设备的工艺管道安装完毕后，必须进行系统的水压试验。 （13.3.6条）7各种设备的主要操作通道的净距应符合规定。 （13.3.7 条）8管道连接的法兰、焊缝和连接件及其上仪表阀门安装位置便于检修。 （13.3.8条）9管道焊接质量符合要求。 （5.3.8条）一般项目1单斗式提升机符合规定。 （13.3.12条）2风机传动部位安全防护装置符合要求。（13.3.13 条）3水泵安装质量的外观检查符合规定。 （13.3.14 条）工程名称分部工程名称项目经理分项工程名称及施工单位/验收部位施工执行标准名称及编号专业工长/证号（施工员）/分包单位分包项目经理施工班组长4手摇泵应垂直安装，设计无要求时，泵中心距地面为 800mm。 （13.3.15条）续下表051002□□□说明13.3 辅助设备及管道安装主 控 项 目13.3.1 辅助设备基础的混凝土强度必须达到设计要求，基础的坐标、标高、几何尺寸和螺栓孔位置必须符合本法律规范表 13.2.1 的规定。13.3.2 风机试运转，轴承温升应符合下列规定：1、滑动轴承温度最高不得超过 60℃。2、滚动轴承温度最高不得超过 80℃。检验方法：用温度计检查。轴承径向单振幅应符合下列规定：1、风机转速小于 1000r/min 时，不应超过 0.10mm；2、风机转速为 1000~1450r/min，不应超过 0.08mm。检验方法：用测振仪表检查。13.3.3 分汽缸（分水器、集水器）安装前应进行水压试验，试验压力为工作压力的 1.5 倍，但不得小于0.6Mpa。 检验方法：试验压力下 10min 内无压降、无渗漏。13.3.4 敞口箱、罐安装前应做满水试验；密闭箱、罐应以工作压力的 1.5 倍作水压试验，但不得小于0.4Mpa。 检验方法：满水试验满水后静置 24h 不渗不漏；水压试验在试验压力下 10min 内无压降，不渗不漏...
