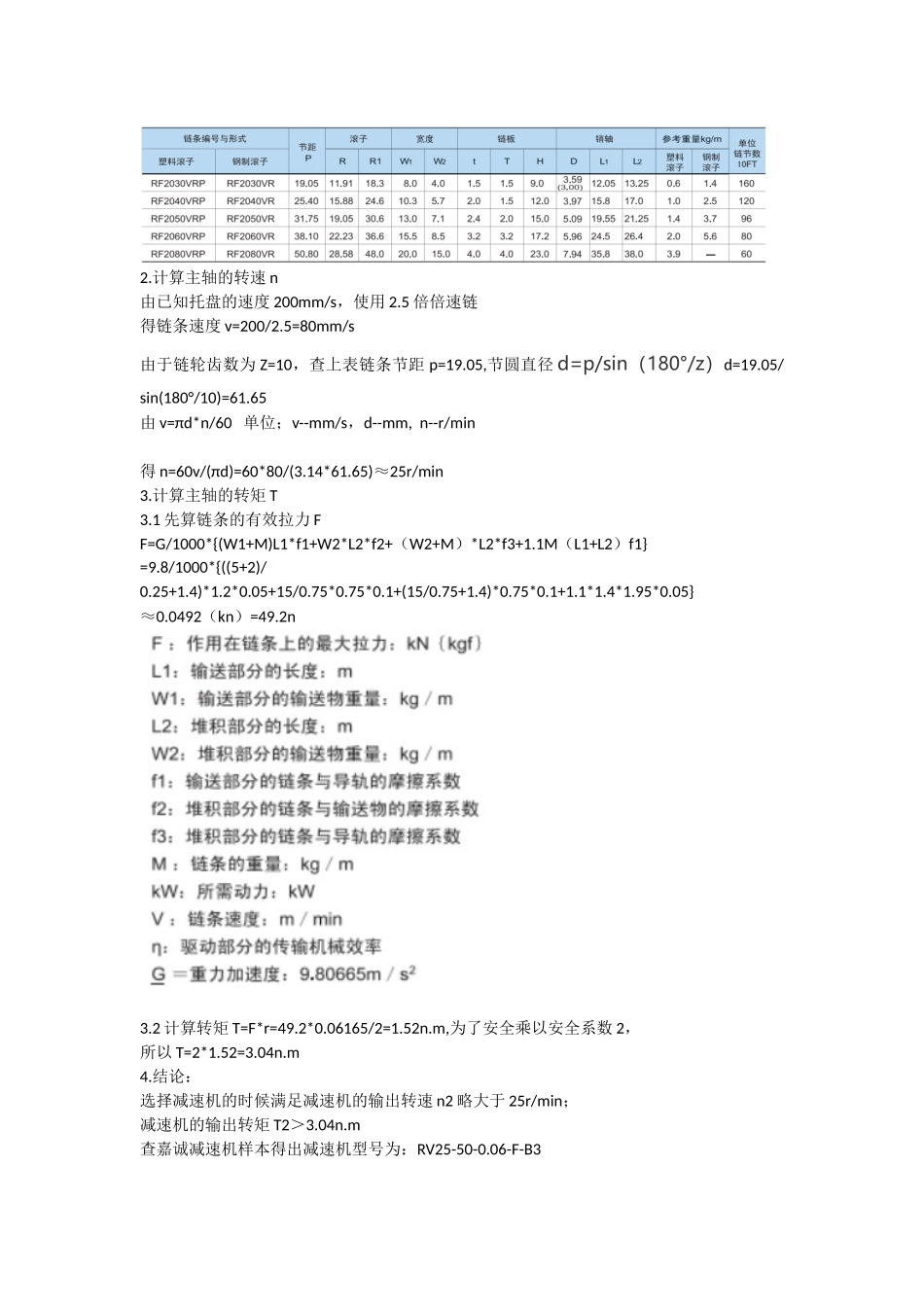

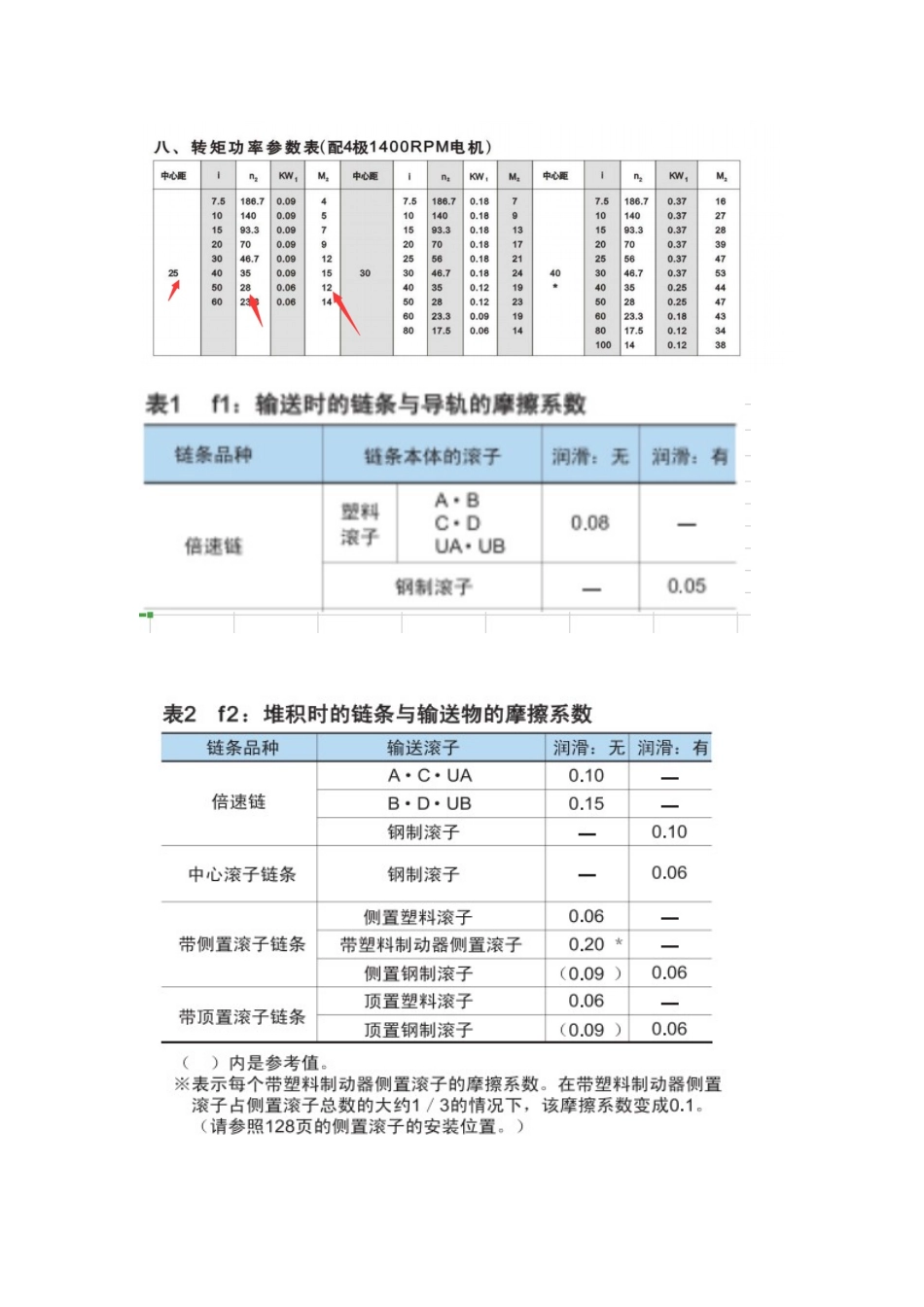

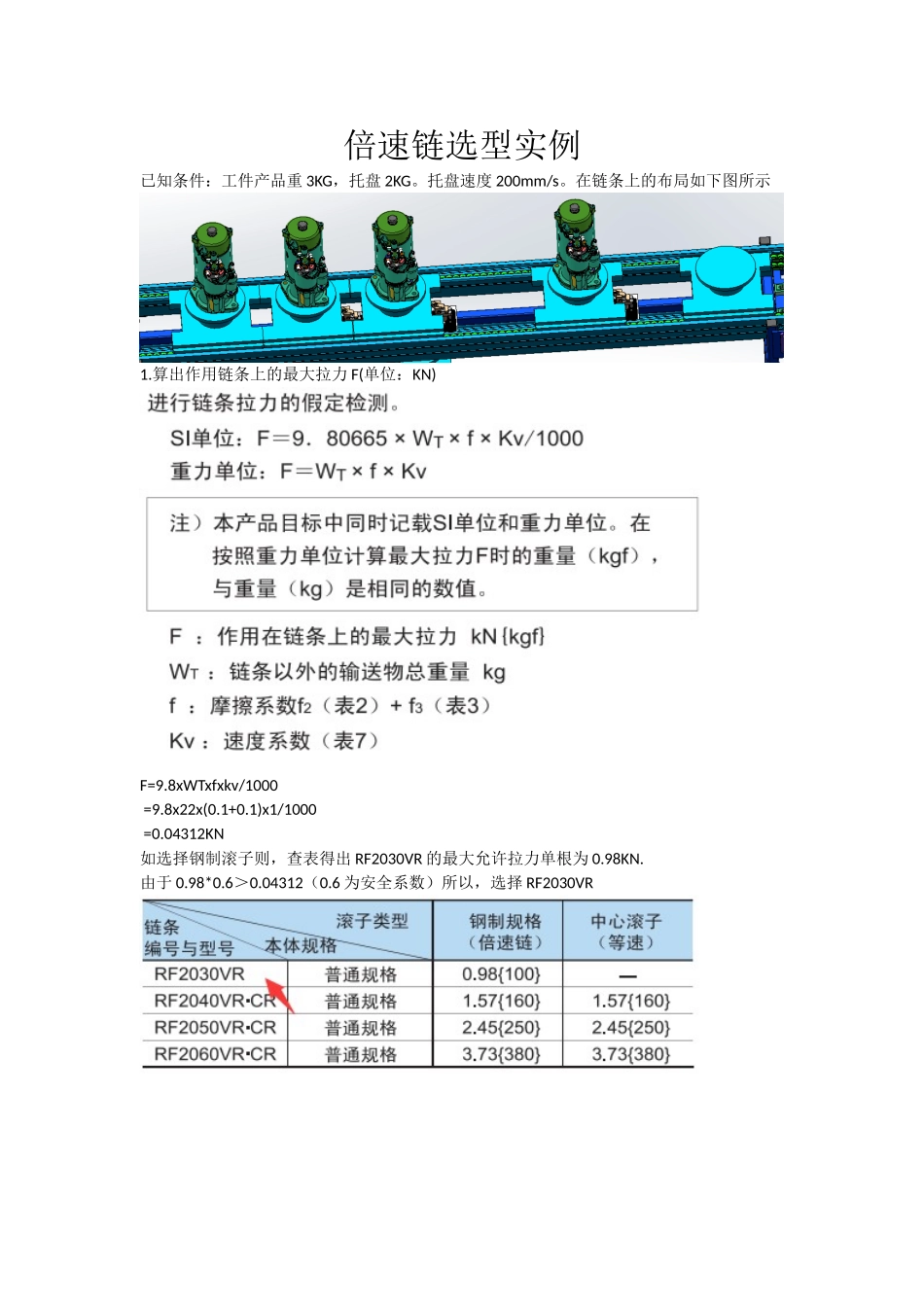

倍速链选型实例已知条件：工件产品重 3KG，托盘 2KG。托盘速度 200mm/s。在链条上的布局如下图所示1.算出作用链条上的最大拉力 F(单位：KN)F=9.8xWTxfxkv/1000 =9.8x22x(0.1+0.1)x1/1000 =0.04312KN如选择钢制滚子则，查表得出 RF2030VR 的最大允许拉力单根为 0.98KN.由于 0.98*0.6＞0.04312（0.6 为安全系数）所以，选择 RF2030VR2.计算主轴的转速 n由已知托盘的速度 200mm/s，使用 2.5 倍倍速链得链条速度 v=200/2.5=80mm/s由于链轮齿数为 Z=10，查上表链条节距 p=19.05,节圆直径 d=p/sin（180°/z）d=19.05/sin(180°/10)=61.65由 v=πd*n/60 单位；v--mm/s，d--mm, n--r/min得 n=60v/(πd)=60*80/(3.14*61.65)≈25r/min3.计算主轴的转矩 T3.1 先算链条的有效拉力 FF=G/1000*{(W1+M)L1*f1+W2*L2*f2+（W2+M）*L2*f3+1.1M（L1+L2）f1}=9.8/1000*{((5+2)/0.25+1.4)*1.2*0.05+15/0.75*0.75*0.1+(15/0.75+1.4)*0.75*0.1+1.1*1.4*1.95*0.05}≈0.0492（kn）=49.2n3.2 计算转矩 T=F*r=49.2*0.06165/2=1.52n.m,为了安全乘以安全系数 2，所以 T=2*1.52=3.04n.m4.结论：选择减速机的时候满足减速机的输出转速 n2 略大于 25r/min；减速机的输出转矩 T2＞3.04n.m查嘉诚减速机样本得出减速机型号为：RV25-50-0.06-F-B3
