入口通道搭设施工方案

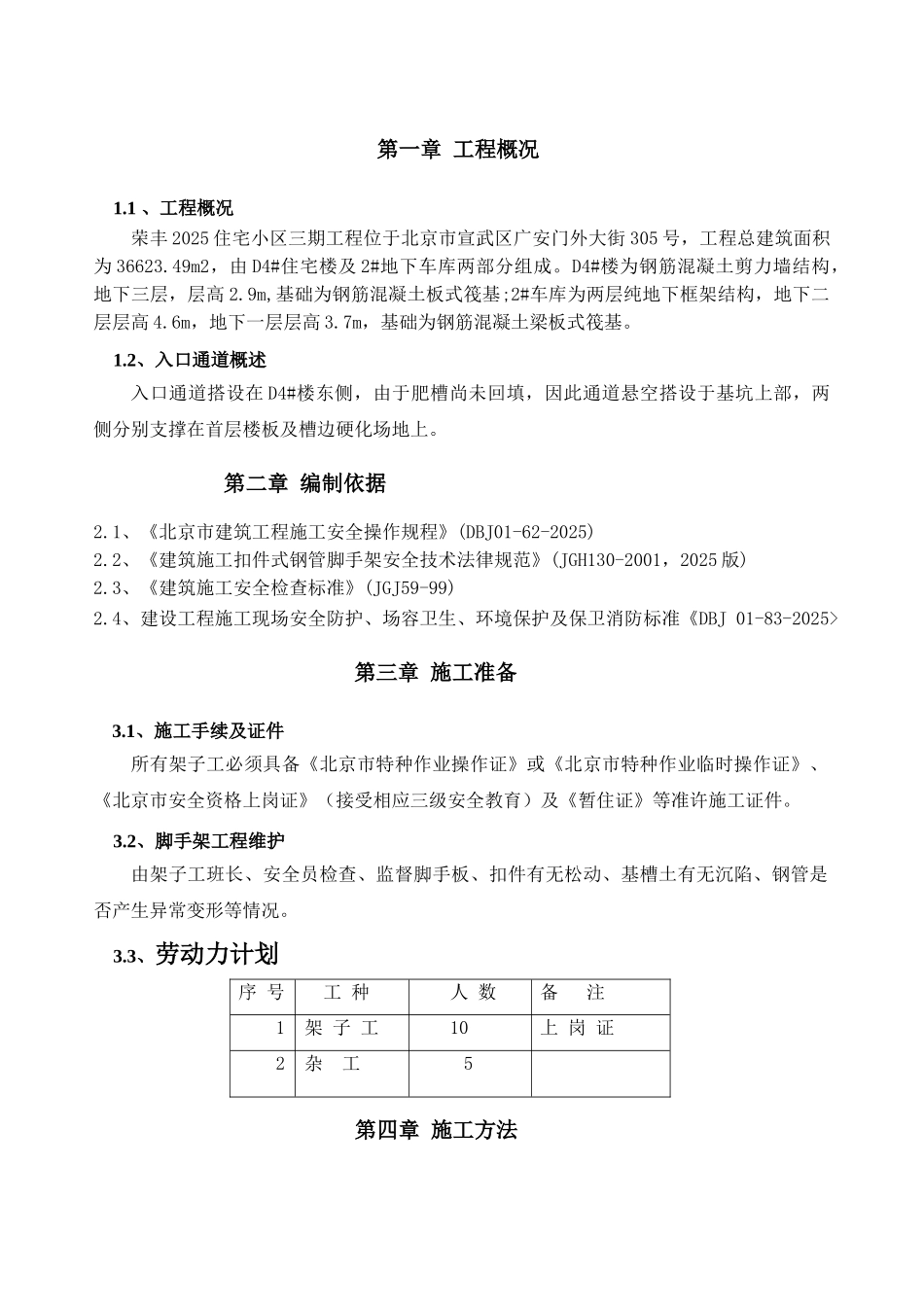

第一章 工程概况1.1 、工程概况荣丰 2025 住宅小区三期工程位于北京市宣武区广安门外大街 305 号，工程总建筑面积为 36623.49m2，由 D4#住宅楼及 2#地下车库两部分组成。D4#楼为钢筋混凝土剪力墙结构，地下三层，层高 2.9m,基础为钢筋混凝土板式筏基;2#车库为两层纯地下框架结构，地下二层层高 4.6m，地下一层层高 3.7m，基础为钢筋混凝土梁板式筏基。1.2、入口通道概述入口通道搭设在 D4#楼东侧，由于肥槽尚未回填，因此通道悬空搭设于基坑上部，两侧分别支撑在首层楼板及槽边硬化场地上。 第二章 编制依据2.1、《北京市建筑工程施工安全操作规程》(DBJ01-62-2025)2.2、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGH130-2001，2025 版)2.3、《建筑施工安全检查标准》(JGJ59-99)2.4、建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准《DBJ 01-83-2025>第三章 施工准备3.1、施工手续及证件所有架子工必须具备《北京市特种作业操作证》或《北京市特种作业临时操作证》、《北京市安全资格上岗证》（接受相应三级安全教育）及《暂住证》等准许施工证件。3.2、脚手架工程维护由架子工班长、安全员检查、监督脚手板、扣件有无松动、基槽土有无沉陷、钢管是否产生异常变形等情况。3.3、劳动力计划序 号工 种人 数备 注1架 子 工10上 岗 证2杂 工5第四章 施工方法4.1、施工方法本工程的入口通道搭设见下图，通道主要用于人行走。通道长 7m，宽 2.1 m，高 3.8 m；立杆纵距 1500mm,横杆步距 1000 mm，距地 300 mm 设扫地杆；通道内设防护栏杆及挡脚板，并满挂密目网（外立杆内侧），两侧立杆处设斜撑。由于肥槽尚未回填，因此通道悬空搭设于基坑上部，两侧分别支撑在首层楼板及槽边硬化场地上；与首层楼板连接一侧，外墙内侧底部设横杆抱柱与伸入的钢管连接；通道下部为 900 mm 高行架支撑体系，底部三根横杆两侧分别支撑在地下室外墙及基坑护壁上，加强通道底部钢管承载力及通道的整体稳定性。 通道搭设双层护头棚，护头棚上满铺双层脚手板，并在入口处明显位置挂安全提示标识。4.2、通道计算：入口通道长 7m 高 3.8m 宽 2.1m4.2.1、荷载（1）、钢管：5×5 m×2＋8×7 m×2＋8×4 m＋4×6 m＋8×2 m＋12×2 m＋4×4 m=50＋112＋32＋24＋16＋24＋16=274 m 274 ×3.84㎏/ m=1052.16㎏=10521.6N（2）、扣件：50＋20＋16＋12＋12＋12=122 个 122×15N=1830N（3）、木跳板：16＋3...
