公路工程技术与计量全

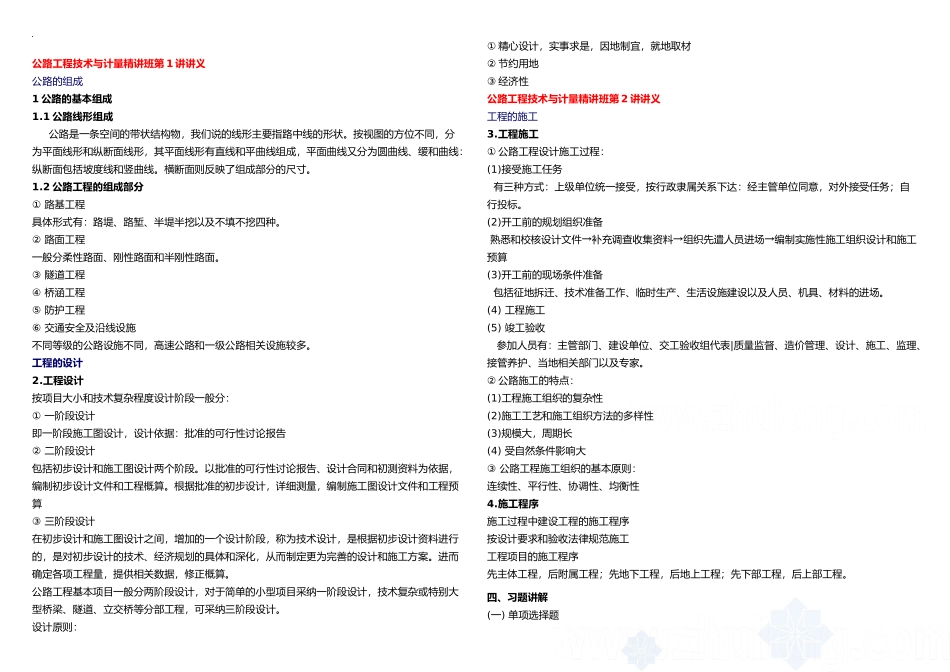

公路工程技术与计量精讲班第 1 讲讲义公路的组成1 公路的基本组成1.1 公路线形组成 公路是一条空间的带状结构物，我们说的线形主要指路中线的形状。按视图的方位不同，分为平面线形和纵断面线形，其平面线形有直线和平曲线组成，平面曲线又分为圆曲线、缓和曲线：纵断面包括坡度线和竖曲线。横断面则反映了组成部分的尺寸。1.2 公路工程的组成部分① 路基工程具体形式有：路堤、路堑、半堤半挖以及不填不挖四种。② 路面工程一般分柔性路面、刚性路面和半刚性路面。③ 隧道工程④ 桥涵工程⑤ 防护工程⑥ 交通安全及沿线设施不同等级的公路设施不同，高速公路和一级公路相关设施较多。工程的设计2.工程设计按项目大小和技术复杂程度设计阶段一般分：① 一阶段设计即一阶段施工图设计，设计依据：批准的可行性讨论报告② 二阶段设计包括初步设计和施工图设计两个阶段。以批准的可行性讨论报告、设计合同和初测资料为依据，编制初步设计文件和工程概算。根据批准的初步设计，详细测量，编制施工图设计文件和工程预算③ 三阶段设计在初步设计和施工图设计之间，增加的一个设计阶段，称为技术设计，是根据初步设计资料进行的，是对初步设计的技术、经济规划的具体和深化，从而制定更为完善的设计和施工方案。进而确定各项工程量，提供相关数据，修正概算。公路工程基本项目一般分两阶段设计，对于简单的小型项目采纳一阶段设计，技术复杂或特别大型桥梁、隧道、立交桥等分部工程，可采纳三阶段设计。设计原则：① 精心设计，实事求是，因地制宜，就地取材② 节约用地③ 经济性公路工程技术与计量精讲班第 2 讲讲义工程的施工3.工程施工① 公路工程设计施工过程：(1)接受施工任务 有三种方式：上级单位统一接受，按行政隶属关系下达：经主管单位同意，对外接受任务；自行投标。(2)开工前的规划组织准备 熟悉和校核设计文件→补充调查收集资料→组织先遣人员进场→编制实施性施工组织设计和施工预算(3)开工前的现场条件准备 包括征地拆迁、技术准备工作、临时生产、生活设施建设以及人员、机具、材料的进场。(4) 工程施工(5) 竣工验收 参加人员有：主管部门、建设单位、交工验收组代表|质量监督、造价管理、设计、施工、监理、接管养护、当地相关部门以及专家。② 公路施工的特点：(1)工程施工组织的复杂性(2)施工工艺和施工组织方法的多样性(3)规模大，周期长(4) 受自然条件影响大③ 公路工程施工组织的基本原则：连续性、...
