公路高边坡人工挖孔抗滑桩及桩板挡墙施工方案

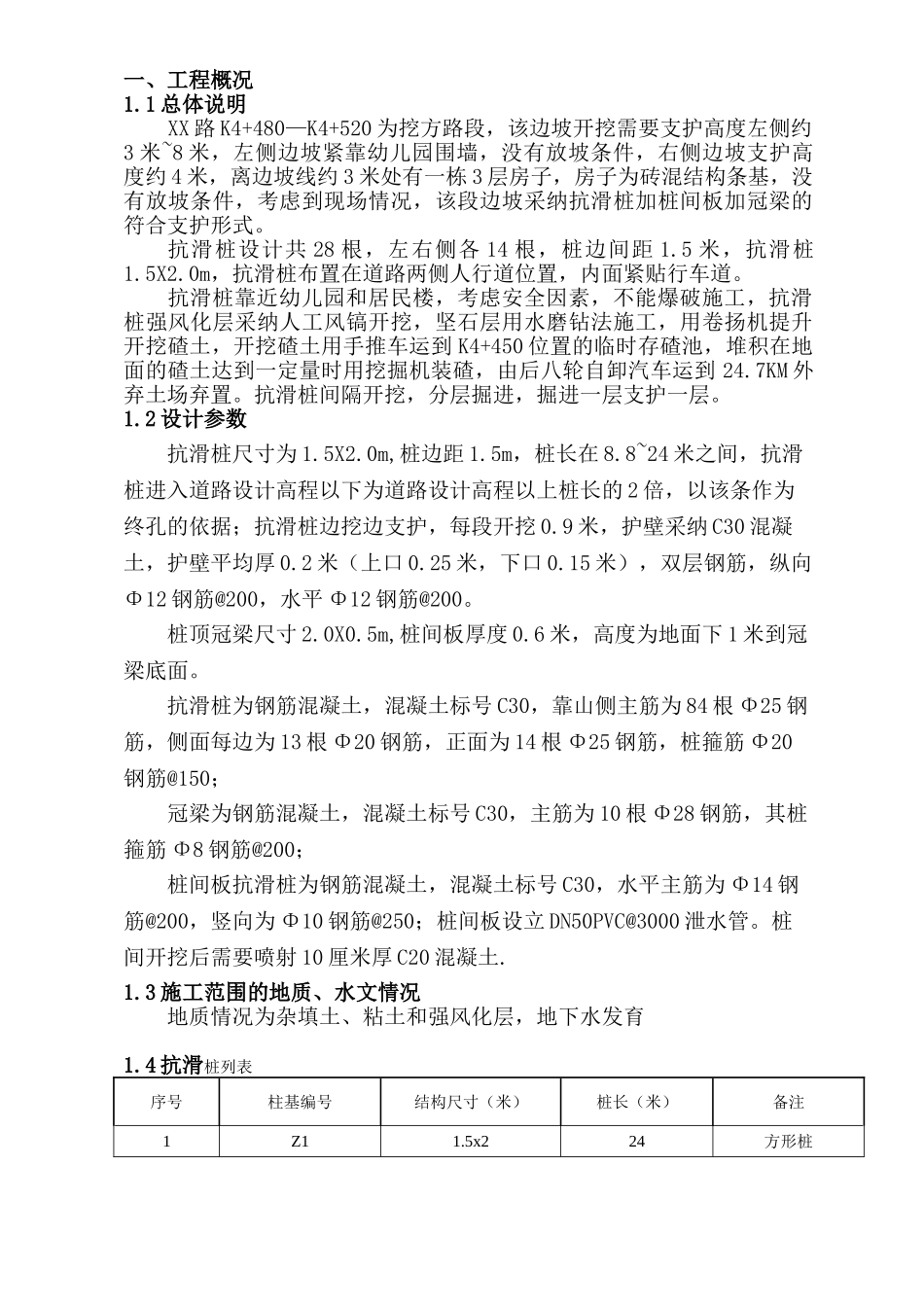

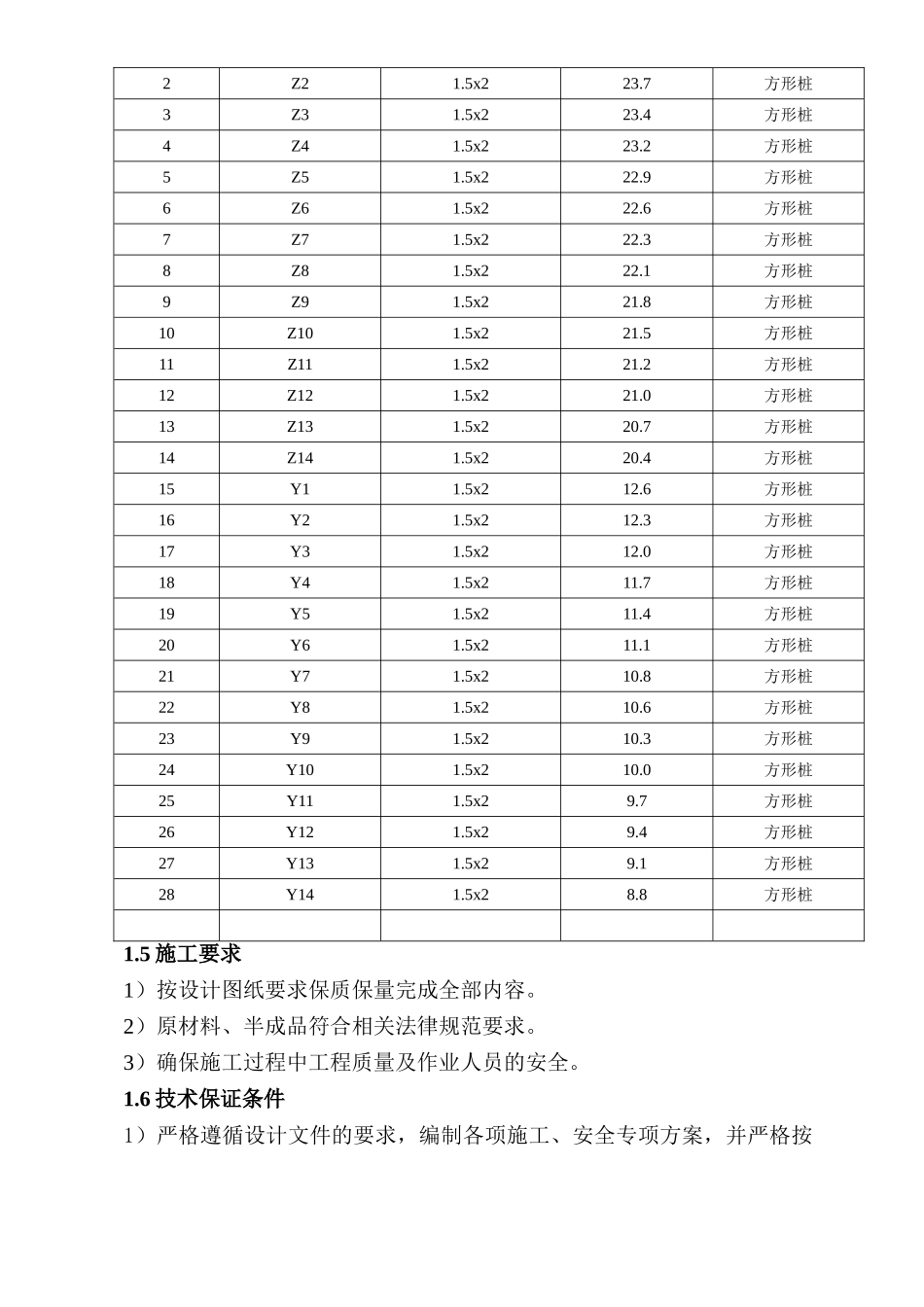

一、工程概况1.1 总体说明XX 路 K4+480—K4+520 为挖方路段，该边坡开挖需要支护高度左侧约3 米~8 米，左侧边坡紧靠幼儿园围墙，没有放坡条件，右侧边坡支护高度约 4 米，离边坡线约 3 米处有一栋 3 层房子，房子为砖混结构条基，没有放坡条件，考虑到现场情况，该段边坡采纳抗滑桩加桩间板加冠梁的符合支护形式。抗滑桩设计共 28 根，左右侧各 14 根，桩边间距 1.5 米，抗滑桩1.5X2.0m，抗滑桩布置在道路两侧人行道位置，内面紧贴行车道。抗滑桩靠近幼儿园和居民楼，考虑安全因素，不能爆破施工，抗滑桩强风化层采纳人工风镐开挖，坚石层用水磨钻法施工，用卷扬机提升开挖碴土，开挖碴土用手推车运到 K4+450 位置的临时存碴池，堆积在地面的碴土达到一定量时用挖掘机装碴，由后八轮自卸汽车运到 24.7KM 外弃土场弃置。抗滑桩间隔开挖，分层掘进，掘进一层支护一层。1.2 设计参数抗滑桩尺寸为 1.5X2.0m,桩边距 1.5m，桩长在 8.8~24 米之间，抗滑桩进入道路设计高程以下为道路设计高程以上桩长的 2 倍，以该条作为终孔的依据；抗滑桩边挖边支护，每段开挖 0.9 米，护壁采纳 C30 混凝土，护壁平均厚 0.2 米（上口 0.25 米，下口 0.15 米），双层钢筋，纵向Φ12 钢筋@200，水平 Φ12 钢筋@200。桩顶冠梁尺寸 2.0X0.5m,桩间板厚度 0.6 米，高度为地面下 1 米到冠梁底面。抗滑桩为钢筋混凝土，混凝土标号 C30，靠山侧主筋为 84 根 Φ25 钢筋，侧面每边为 13 根 Φ20 钢筋，正面为 14 根 Φ25 钢筋，桩箍筋 Φ20钢筋@150；冠梁为钢筋混凝土，混凝土标号 C30，主筋为 10 根 Φ28 钢筋，其桩箍筋 Φ8 钢筋@200；桩间板抗滑桩为钢筋混凝土，混凝土标号 C30，水平主筋为 Φ14 钢筋@200，竖向为 Φ10 钢筋@250；桩间板设立 DN50PVC@3000 泄水管。桩间开挖后需要喷射 10 厘米厚 C20 混凝土.1.3 施工范围的地质、水文情况地质情况为杂填土、粘土和强风化层，地下水发育 1.4 抗滑桩列表序号柱基编号结构尺寸（米）桩长（米）备注1Z11.5x224方形桩2Z21.5x223.7 方形桩3Z31.5x223.4 方形桩4Z41.5x223.2 方形桩5Z51.5x222.9 方形桩6Z61.5x222.6 方形桩7Z71.5x222.3 方形桩8Z81.5x222.1 方形桩9Z91.5x221.8 方形桩10Z101.5x221.5 方形桩11Z111.5x221.2 方形桩12Z121.5x221.0 方形桩13Z131.5x220.7 方形桩14Z141.5x220.4 方形桩15Y11.5x212.6方形桩16Y21.5x212.3 方...
