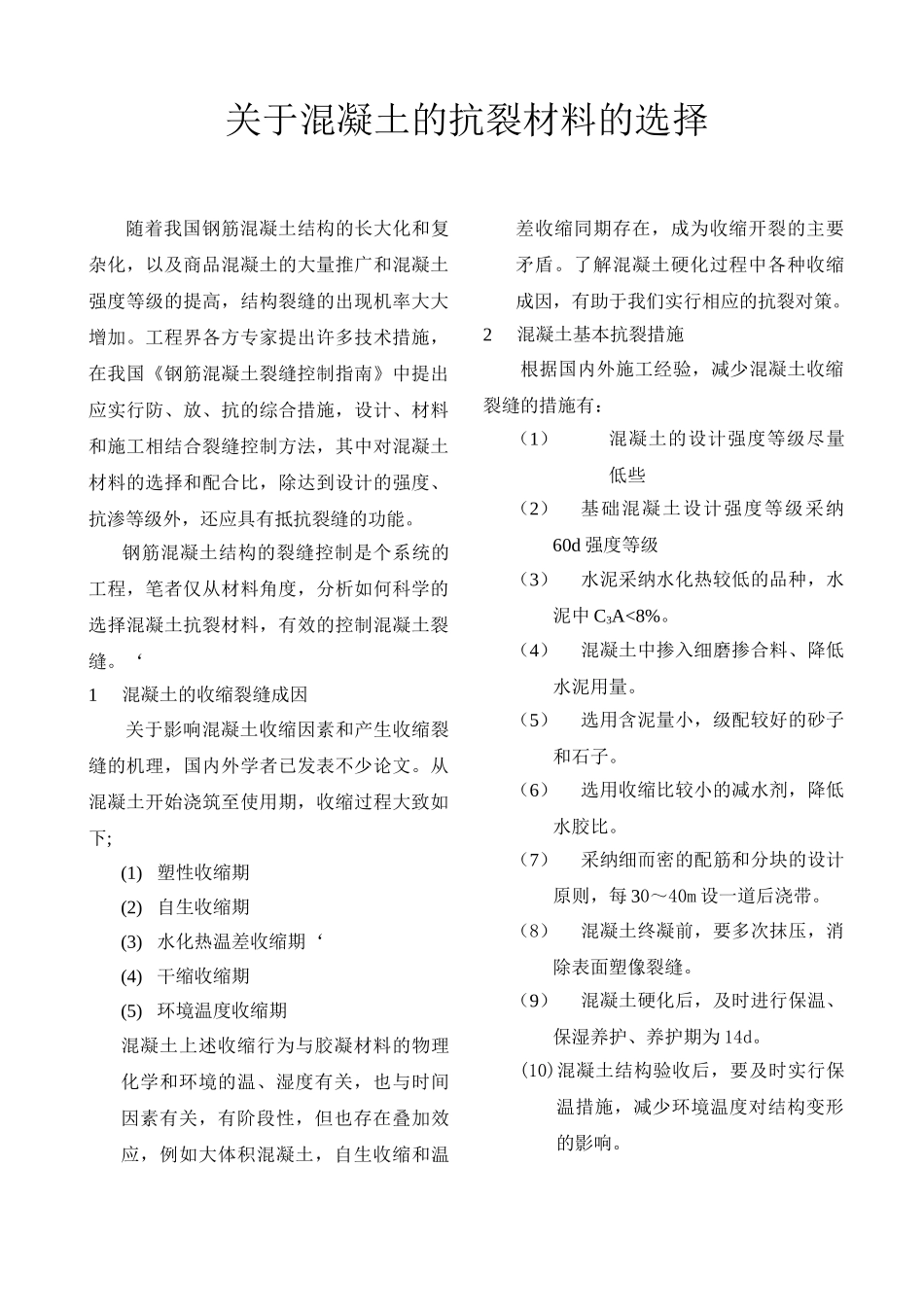

关于混凝土的抗裂材料的选择

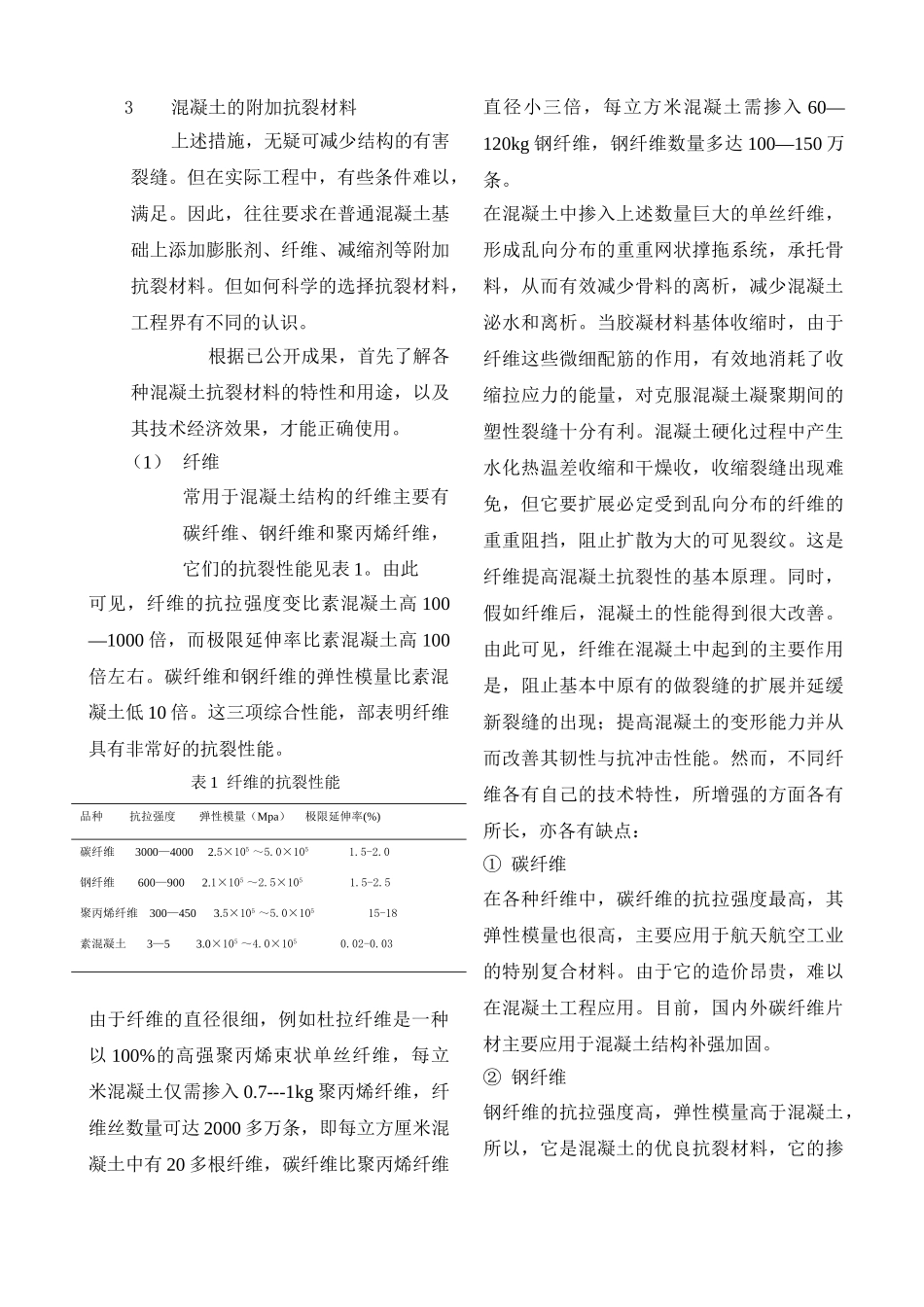

关于混凝土的抗裂材料的选择 随着我国钢筋混凝土结构的长大化和复杂化，以及商品混凝土的大量推广和混凝土强度等级的提高，结构裂缝的出现机率大大增加。工程界各方专家提出许多技术措施，在我国《钢筋混凝土裂缝控制指南》中提出应实行防、放、抗的综合措施，设计、材料和施工相结合裂缝控制方法，其中对混凝土材料的选择和配合比，除达到设计的强度、抗渗等级外，还应具有抵抗裂缝的功能。钢筋混凝土结构的裂缝控制是个系统的工程，笔者仅从材料角度，分析如何科学的选择混凝土抗裂材料，有效的控制混凝土裂缝。‘1混凝土的收缩裂缝成因关于影响混凝土收缩因素和产生收缩裂缝的机理，国内外学者已发表不少论文。从混凝土开始浇筑至使用期，收缩过程大致如下;(1) 塑性收缩期(2) 自生收缩期(3) 水化热温差收缩期‘(4) 干缩收缩期(5) 环境温度收缩期混凝土上述收缩行为与胶凝材料的物理化学和环境的温、湿度有关，也与时间因素有关，有阶段性，但也存在叠加效应，例如大体积混凝土，自生收缩和温差收缩同期存在，成为收缩开裂的主要矛盾。了解混凝土硬化过程中各种收缩成因，有助于我们实行相应的抗裂对策。2混凝土基本抗裂措施根据国内外施工经验，减少混凝土收缩裂缝的措施有：（1）混凝土的设计强度等级尽量低些（2）基础混凝土设计强度等级采纳60d 强度等级（3）水泥采纳水化热较低的品种，水泥中 C3A<8%。（4）混凝土中掺入细磨掺合料、降低水泥用量。（5）选用含泥量小，级配较好的砂子和石子。（6）选用收缩比较小的减水剂，降低水胶比。（7）采纳细而密的配筋和分块的设计原则，每 30～40m 设一道后浇带。（8）混凝土终凝前，要多次抹压，消除表面塑像裂缝。（9）混凝土硬化后，及时进行保温、保湿养护、养护期为 14d。(10)混凝土结构验收后，要及时实行保温措施，减少环境温度对结构变形的影响。3 混凝土的附加抗裂材料 上述措施，无疑可减少结构的有害裂缝。但在实际工程中，有些条件难以，满足。因此，往往要求在普通混凝土基础上添加膨胀剂、纤维、减缩剂等附加抗裂材料。但如何科学的选择抗裂材料，工程界有不同的认识。 根据已公开成果，首先了解各种混凝土抗裂材料的特性和用途，以及其技术经济效果，才能正确使用。（1） 纤维常用于混凝土结构的纤维主要有碳纤维、钢纤维和聚丙烯纤维，它们的抗裂性能见表 1。由此可见，纤维的抗拉强度变比素混凝土高 100—1000 倍，而极限延伸率比素混凝土高 100倍左右。碳纤维...
