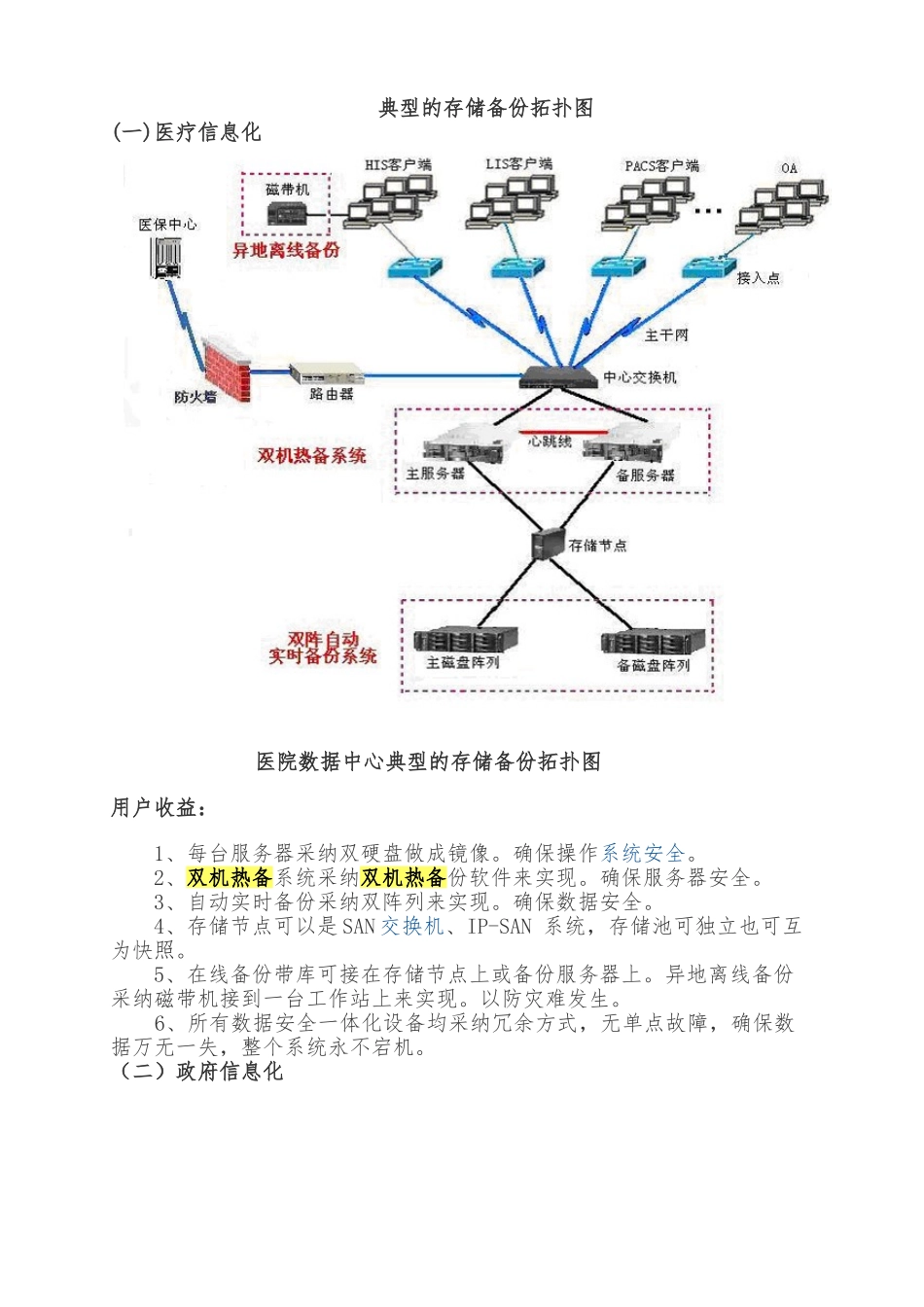

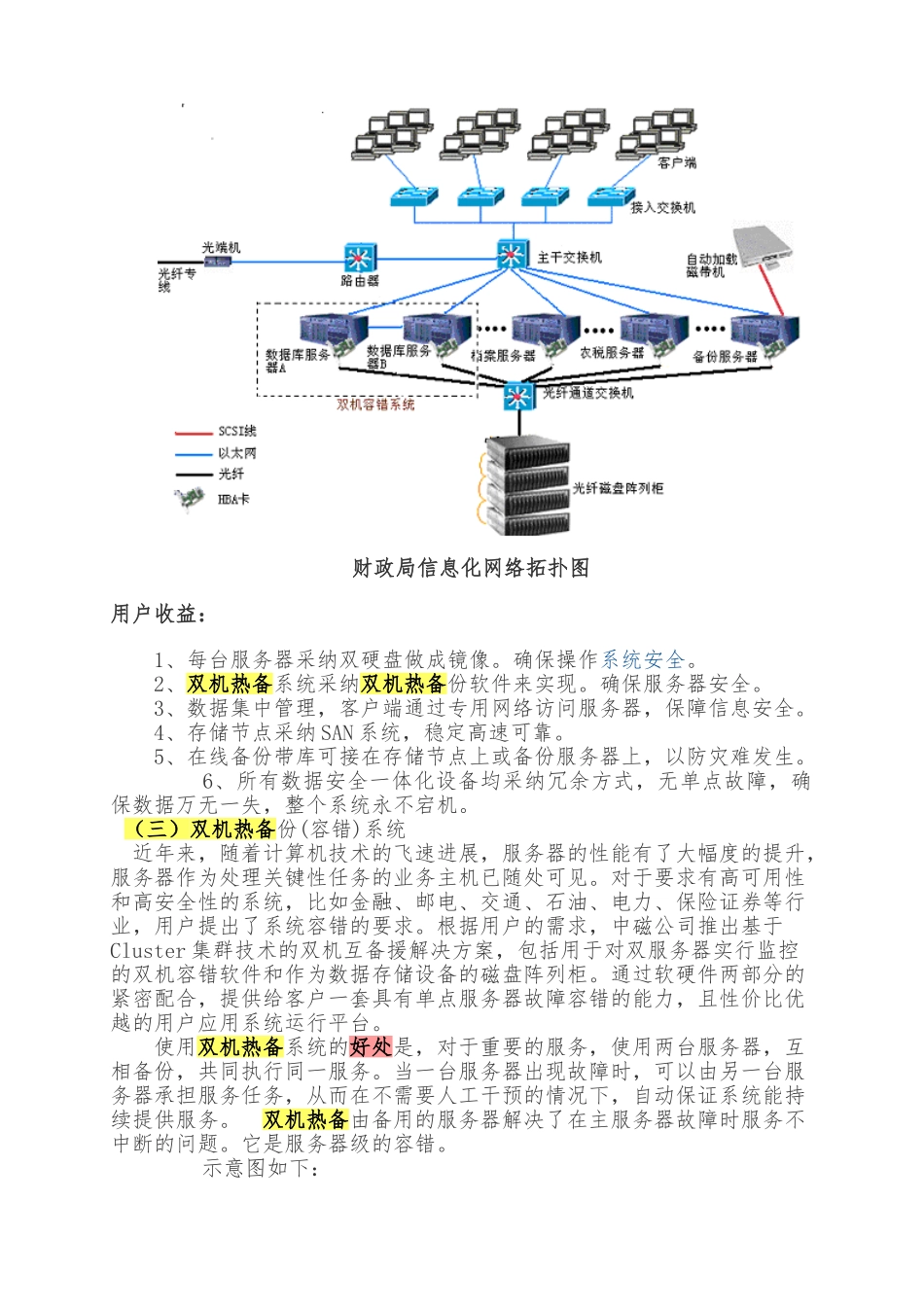

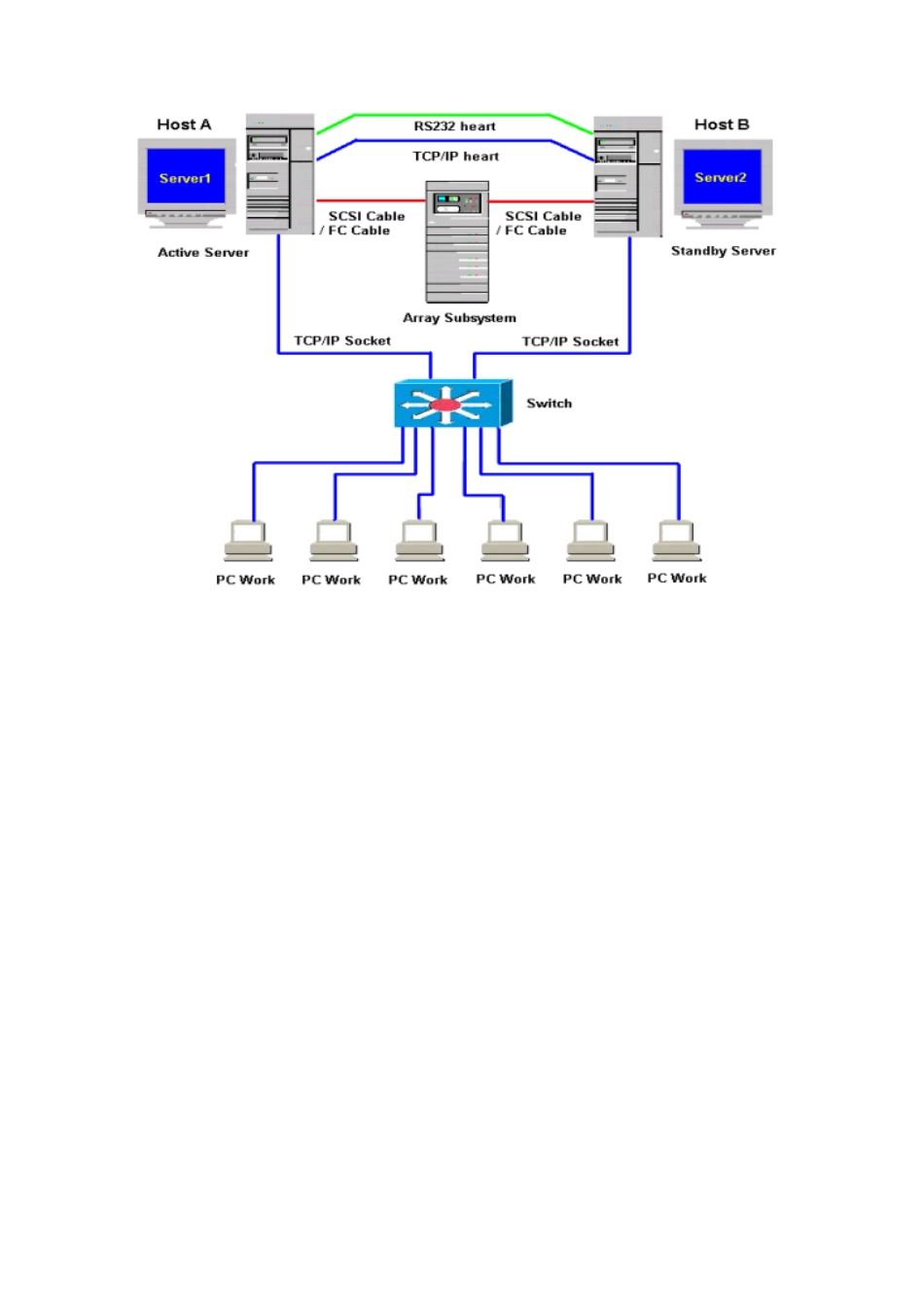

典型的存储备份拓扑图(一)医疗信息化医院数据中心典型的存储备份拓扑图用户收益： 1、每台服务器采纳双硬盘做成镜像。确保操作系统安全。 2、双机热备系统采纳双机热备份软件来实现。确保服务器安全。 3、自动实时备份采纳双阵列来实现。确保数据安全。 4、存储节点可以是 SAN 交换机、IP-SAN 系统，存储池可独立也可互为快照。 5、在线备份带库可接在存储节点上或备份服务器上。异地离线备份采纳磁带机接到一台工作站上来实现。以防灾难发生。6、所有数据安全一体化设备均采纳冗余方式，无单点故障，确保数据万无一失，整个系统永不宕机。（二）政府信息化财政局信息化网络拓扑图用户收益： 1、每台服务器采纳双硬盘做成镜像。确保操作系统安全。 2、双机热备系统采纳双机热备份软件来实现。确保服务器安全。 3、数据集中管理，客户端通过专用网络访问服务器，保障信息安全。 4、存储节点采纳 SAN 系统，稳定高速可靠。 5、在线备份带库可接在存储节点上或备份服务器上，以防灾难发生。 6、所有数据安全一体化设备均采纳冗余方式，无单点故障，确保数据万无一失，整个系统永不宕机。（三）双机热备份(容错)系统 近年来，随着计算机技术的飞速进展，服务器的性能有了大幅度的提升，服务器作为处理关键性任务的业务主机已随处可见。对于要求有高可用性和高安全性的系统，比如金融、邮电、交通、石油、电力、保险证券等行业，用户提出了系统容错的要求。根据用户的需求，中磁公司推出基于Cluster 集群技术的双机互备援解决方案，包括用于对双服务器实行监控的双机容错软件和作为数据存储设备的磁盘阵列柜。通过软硬件两部分的紧密配合，提供给客户一套具有单点服务器故障容错的能力，且性价比优越的用户应用系统运行平台。 使用双机热备系统的好处是，对于重要的服务，使用两台服务器，互相备份，共同执行同一服务。当一台服务器出现故障时，可以由另一台服务器承担服务任务，从而在不需要人工干预的情况下，自动保证系统能持续提供服务。 双机热备由备用的服务器解决了在主服务器故障时服务不中断的问题。它是服务器级的容错。 示意图如下：
