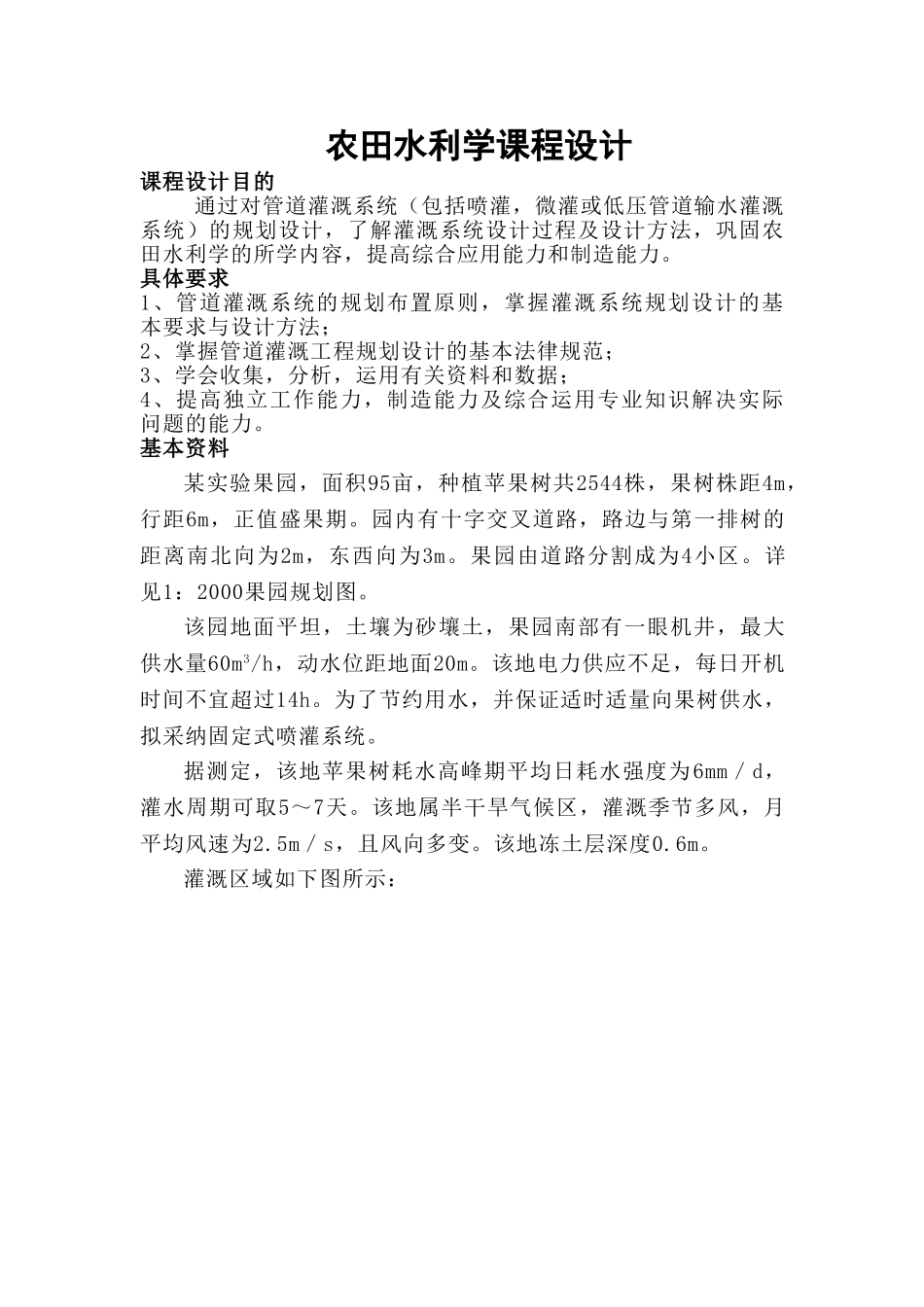

学校： 云南农业大学 学院：水利水电与建筑学院 指导老师： 教学班号： 一 班 专业： 水利水电工程 学号： 姓名： 农田水利学课程设计课程设计目的通过对管道灌溉系统（包括喷灌，微灌或低压管道输水灌溉系统）的规划设计，了解灌溉系统设计过程及设计方法，巩固农田水利学的所学内容，提高综合应用能力和制造能力。具体要求1、管道灌溉系统的规划布置原则，掌握灌溉系统规划设计的基本要求与设计方法；2、掌握管道灌溉工程规划设计的基本法律规范；3、学会收集，分析，运用有关资料和数据；4、提高独立工作能力，制造能力及综合运用专业知识解决实际问题的能力。基本资料某实验果园，面积95亩，种植苹果树共2544株，果树株距4m，行距6m，正值盛果期。园内有十字交叉道路，路边与第一排树的距离南北向为2m，东西向为3m。果园由道路分割成为4小区。详见1：2000果园规划图。该园地面平坦，土壤为砂壤土，果园南部有一眼机井，最大供水量60m3/h，动水位距地面20m。该地电力供应不足，每日开机时间不宜超过14h。为了节约用水，并保证适时适量向果树供水，拟采纳固定式喷灌系统。据测定，该地苹果树耗水高峰期平均日耗水强度为6mm／d，灌水周期可取5～7天。该地属半干旱气候区，灌溉季节多风，月平均风速为2.5m／s，且风向多变。该地冻土层深度0.6m。灌溉区域如下图所示：要求:（1）选择喷头型号和确定喷头组合形式(包括验核组合平均喷灌强度（）是否小于土壤允许喷灌强度（）；（2）布置干、支管道系统(包括验核支管首、尾上的喷头工作压力差是否满足《喷灌技术法律规范》的要求，下称《法律规范》)；（3）拟定喷灌灌溉制度，计算喷头工作时间及确定系统轮灌工作制度；（4）确定干、支管管道直径，计算系统设计流量和总扬程。(5) 水泵和动力选型。1、喷灌选型与总体规划1.1 喷灌工程应根据因地制宜的原则资料收集: 1、地形：地面平坦 2、土壤：砂壤土冻土层深 0.6m 3、作物：苹果树园林,正值盛果期4、水源：机井，果园南部井水，最大供水量为, 水位距地。5、气象：灌溉季节多风，平均风速 2.5m/s，风向多变6、种植面积 95 亩，果树 2544 株，株距 4m，行距 6m，园内有十字交叉道路，路边与第一排树的距离南北向为 2m，东西向为 3m。社会经济条件：果园为实验果园，面积 95 亩，交通方便，电力供应不足;系统选型：工程应根据因地制宜原则，综合考虑以下因素选择系统类型：1、 水源类型位置； 2、 地形地貌 ；3、 地块...
