冲切和剪切概念辨析

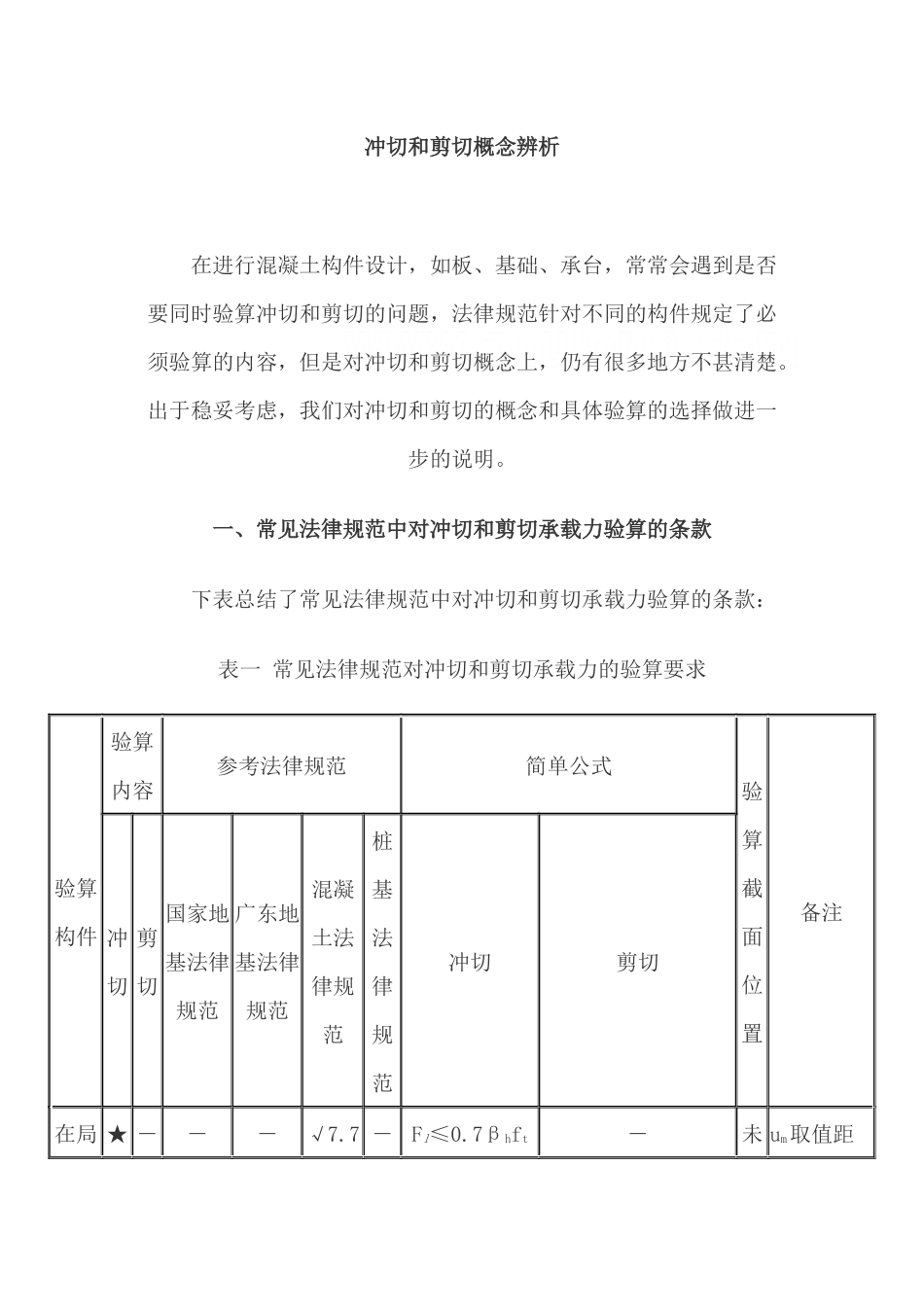

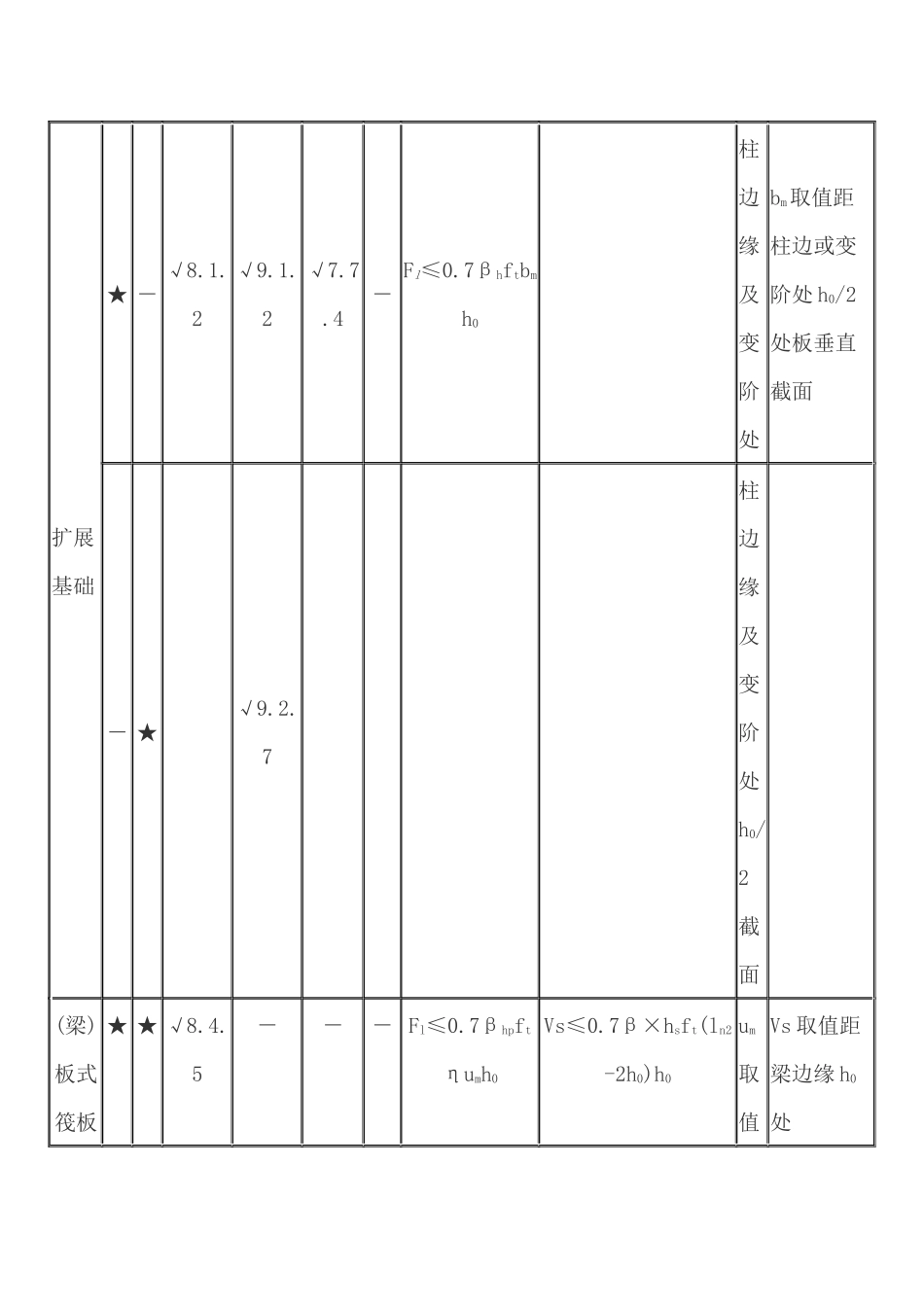

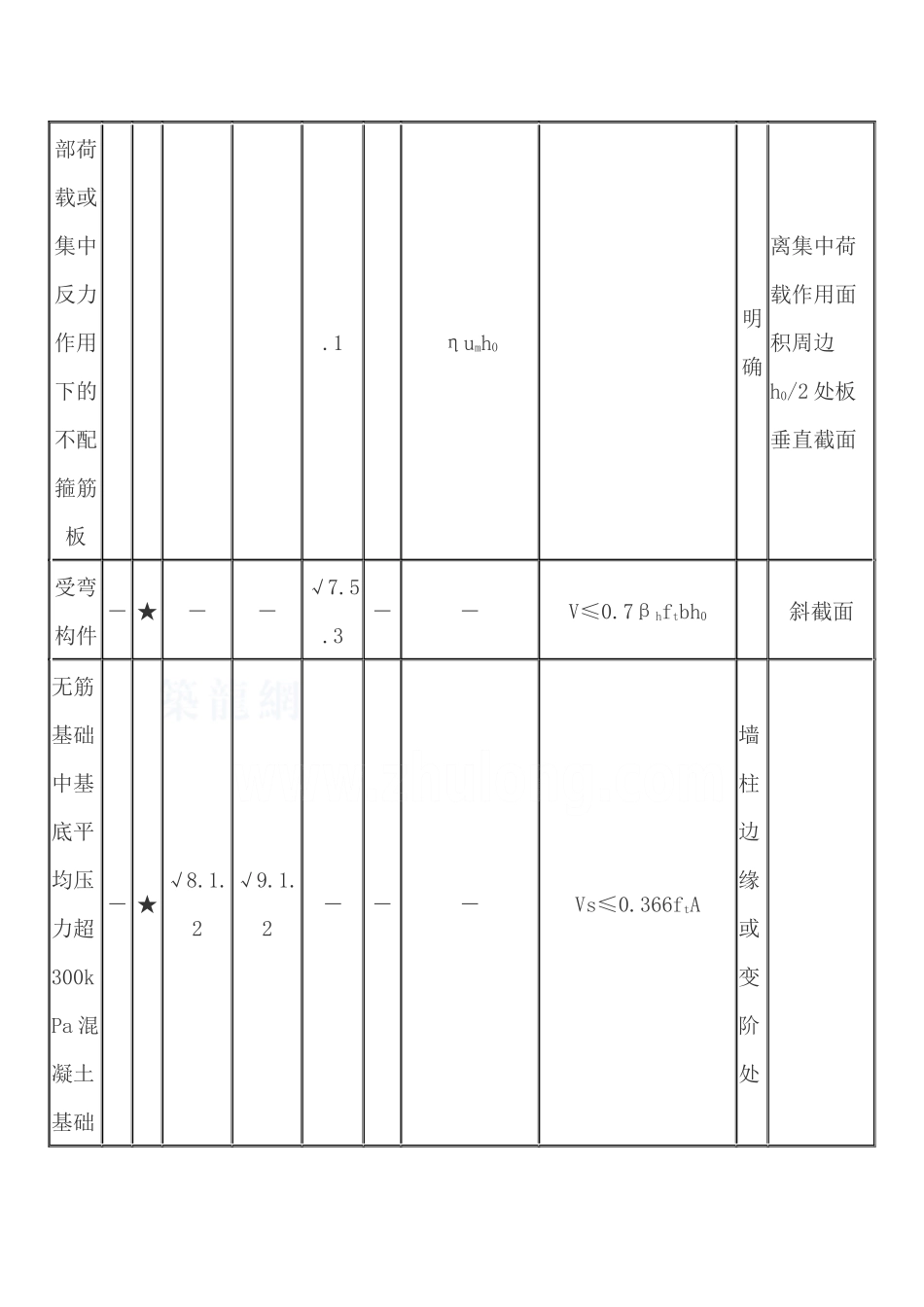

冲切和剪切概念辨析 在进行混凝土构件设计，如板、基础、承台，常常会遇到是否要同时验算冲切和剪切的问题，法律规范针对不同的构件规定了必须验算的内容，但是对冲切和剪切概念上，仍有很多地方不甚清楚。出于稳妥考虑，我们对冲切和剪切的概念和具体验算的选择做进一步的说明。一、常见法律规范中对冲切和剪切承载力验算的条款 下表总结了常见法律规范中对冲切和剪切承载力验算的条款：表一 常见法律规范对冲切和剪切承载力的验算要求验算构件验算内容参考法律规范简单公式验算截面位置备注冲切剪切国家地基法律规范广东地基法律规范混凝土法律规范桩基法律规范冲切剪切在局 ★ －－－√7.7 －Fl≤0.7βhft－未 um取值距部荷载或集中反力作用下的不配箍筋板.1ηumh0明确离集中荷载作用面积周边h0/2 处板垂直截面受弯构件－ ★－－√7.5.3－－V≤0.7βhftbh0 斜截面无筋基础中基底平均压力超300kPa 混凝土基础－ ★√8.1.2√9.1.2－－－Vs≤0.366ftA墙柱边缘或变阶处 扩展基础★ －√8.1.2√9.1.2√7.7.4－Fl≤0.7βhftbmh0 柱边缘及变阶处bm取值距柱边或变阶处 h0/2处板垂直截面－ ★ √9.2.7 柱边缘及变阶处h0/2截面 (梁)板式筏板★ ★ √8.4.5－－－ Fl≤0.7βhpftηumh0Vs≤0.7β×hsft(ln2-2h0)h0um取值Vs 取值距梁边缘 h0处基础距离基础梁h0/2处板垂直截面★ ★－√9.4.5－－Vs≤0.7βhsftbh0Vs 取值距梁边缘h0/2 处桩承台★ ★√8.5.17 ★ ★ √10.5.4 综合各现行法律规范，对验算冲切承载力的同时，是否要做抗剪验算，有如下结论：1．对普通板类构件，各法律规范未明确规定需要验算剪切承载力；2．对无筋扩展基础，各法律规范均要求对基地反力大于 300Kpa 的情况验算受剪；3．对扩展基础，国家地基法律规范在条文说明 8.2.7 和附录 S 中提到了柱下独立基础的斜截面受剪折算宽度，可见是应该做抗剪验算的；广东省地基基础法律规范 9.2.7，明确要求验算墙下条基的受剪承载力，要求附加条件验算柱下矩形基础受剪承载力；4．对桩承台和梁板式筏板基础，各法律规范均明确要求同时验算剪切承载力。5．由上可见，通常抗剪验算都是没法省略的。各法律规范对冲切和剪切承载力验算的荷载取值、计算截面略有差别，选用公式时宜慎重。二、对常见混凝土构件关于剪切和冲切对比的内容收集表二 冲切和剪切的若干对比条目剪切冲切异同点关键词1．剪切变形（材料力学）2．剪力（受剪面上的内力）1. 冲切破坏2. ...
