出版社地下车库暖通安装工程施工方案

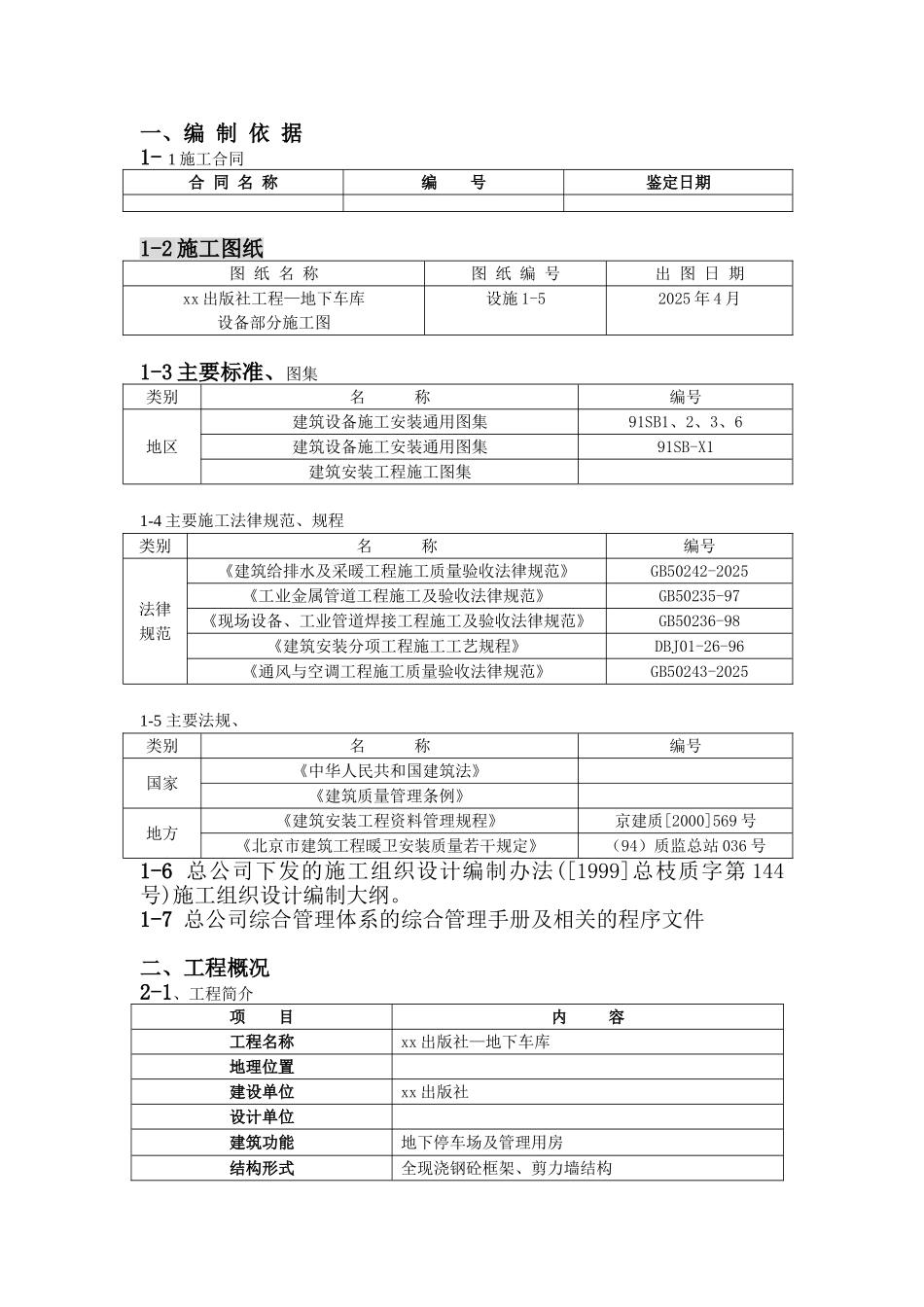

一、编 制 依 据1- 1 施工合同合 同 名 称编 号鉴定日期1-2 施工图纸图 纸 名 称图 纸 编 号出 图 日 期xx 出版社工程—地下车库设备部分施工图设施 1-52025 年 4 月1-3 主要标准、图集 类别名 称编号地区建筑设备施工安装通用图集91SB1、2、3、6建筑设备施工安装通用图集91SB-X1建筑安装工程施工图集1-4 主要施工法律规范、规程类别名 称编号法律规范《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2025《工业金属管道工程施工及验收法律规范》GB50235-97《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98《建筑安装分项工程施工工艺规程》DBJ01-26-96《通风与空调工程施工质量验收法律规范》GB50243-20251-5 主要法规、类别名 称编号国家《中华人民共和国建筑法》《建筑质量管理条例》地方《建筑安装工程资料管理规程》京建质[2000]569 号《北京市建筑工程暖卫安装质量若干规定》（94）质监总站 036 号1-6 总公司下发的施工组织设计编制办法([1999]总枝质字第 144号)施工组织设计编制大纲。1-7 总公司综合管理体系的综合管理手册及相关的程序文件二、工程概况2-1、工程简介项 目内 容工程名称xx 出版社—地下车库地理位置建设单位xx 出版社设计单位建筑功能地下停车场及管理用房结构形式全现浇钢砼框架、剪力墙结构层数地下二层建筑总面积7150．33 平方米建筑高度地下一层 3.0m、地下二层 3.3m开工日期2025 年 8 月 12 日竣工日期2025 年 5 月 18 日抗震设防烈度八级2-2、专业概况本工程地下车库施工部分包括采暖系统、通风及防排烟系统。特点是系统比较复杂，具有一定的施工难度。2-2-1、采暖系统采暖管道采纳镀锌钢管，车库采暖热源为综合楼锅炉房提供的85-60。C 热水从综合楼地下一层接入车库，车库采暖温度为 12。C。车库采暖方式为上供下回单管异程式系统。管径≤32 采纳丝接，管径≥40 采纳焊接。散热器采纳 TFD-III 型对流散热器落地安装。在车库入口处分别装设了贯流式空气幕。2-2-2、通风系统本车库采纳机械送排风系统，部分自然送风系统，每层机房内均设置送风机和排风机各一台，通过土建风道通向地面。送风采纳双层百叶窗，排风采纳单层百叶窗。风管采纳 3mm 钢板制作。2-2-3、防排烟系统本车库采纳机械排烟系统，每层一个防火分区，每层一个防火分区设两个防烟分区。防烟分区之间以挡烟垂壁划分，每层分设一个排烟风机。排烟口采纳常闭式排烟阀。...
