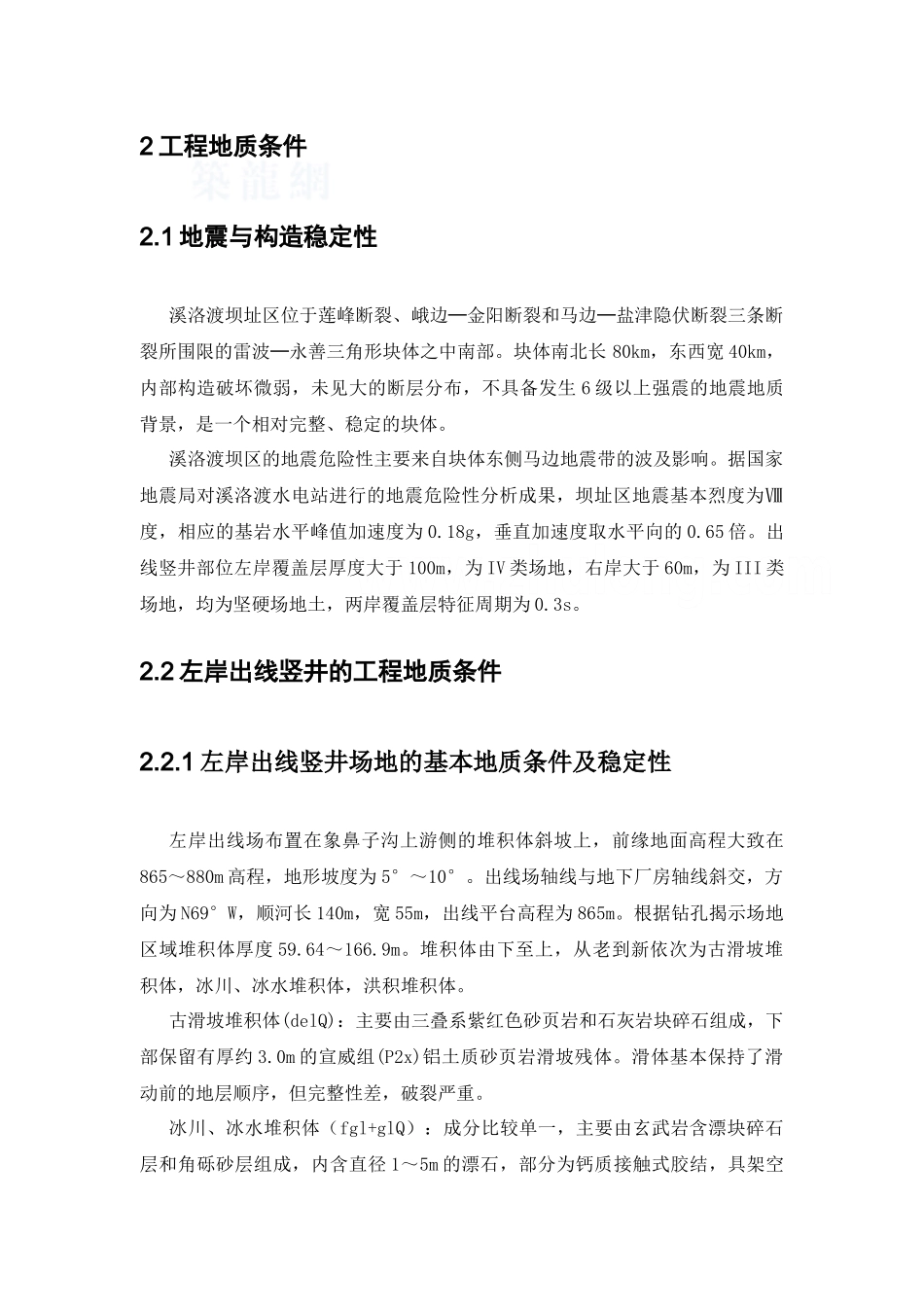

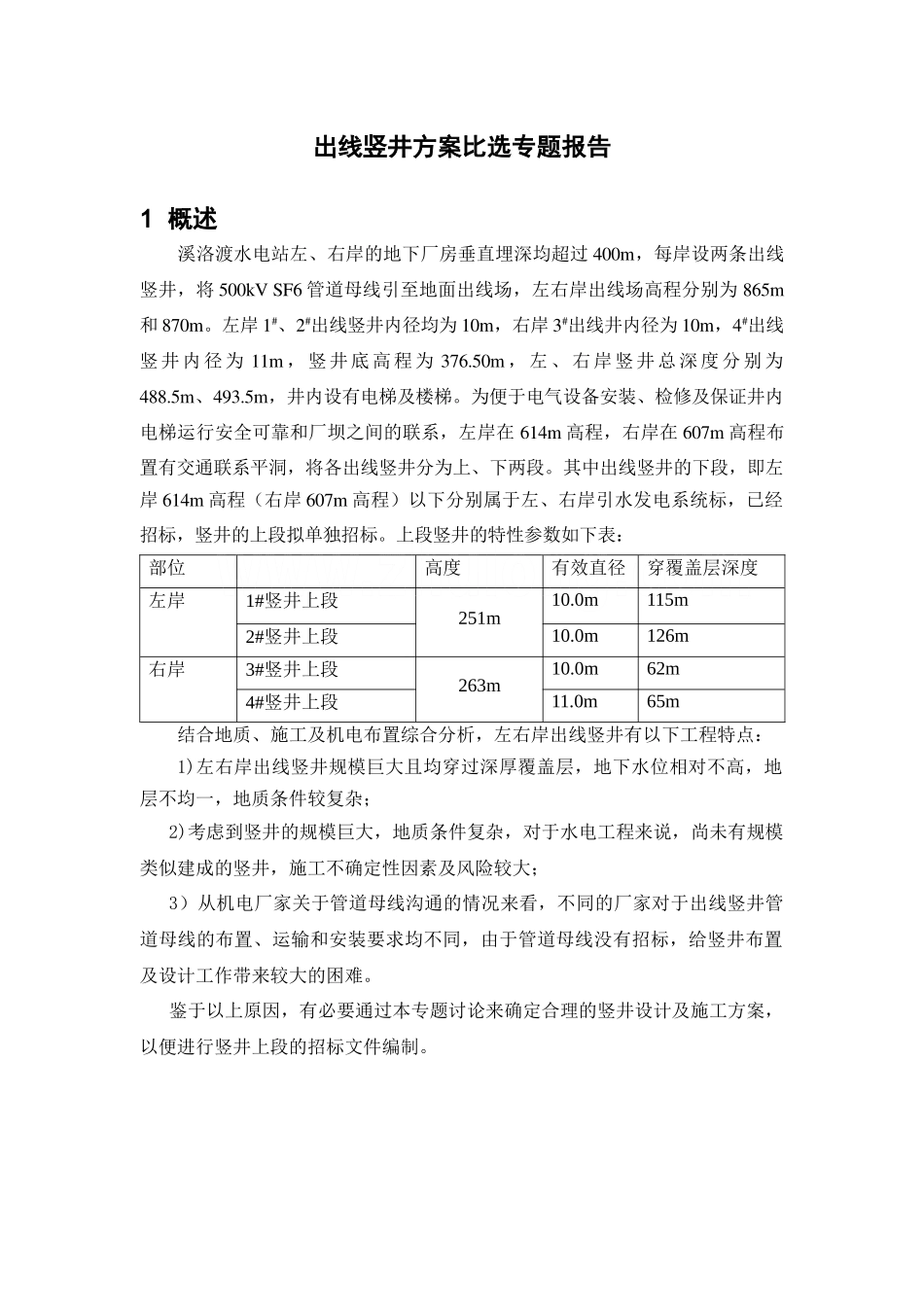

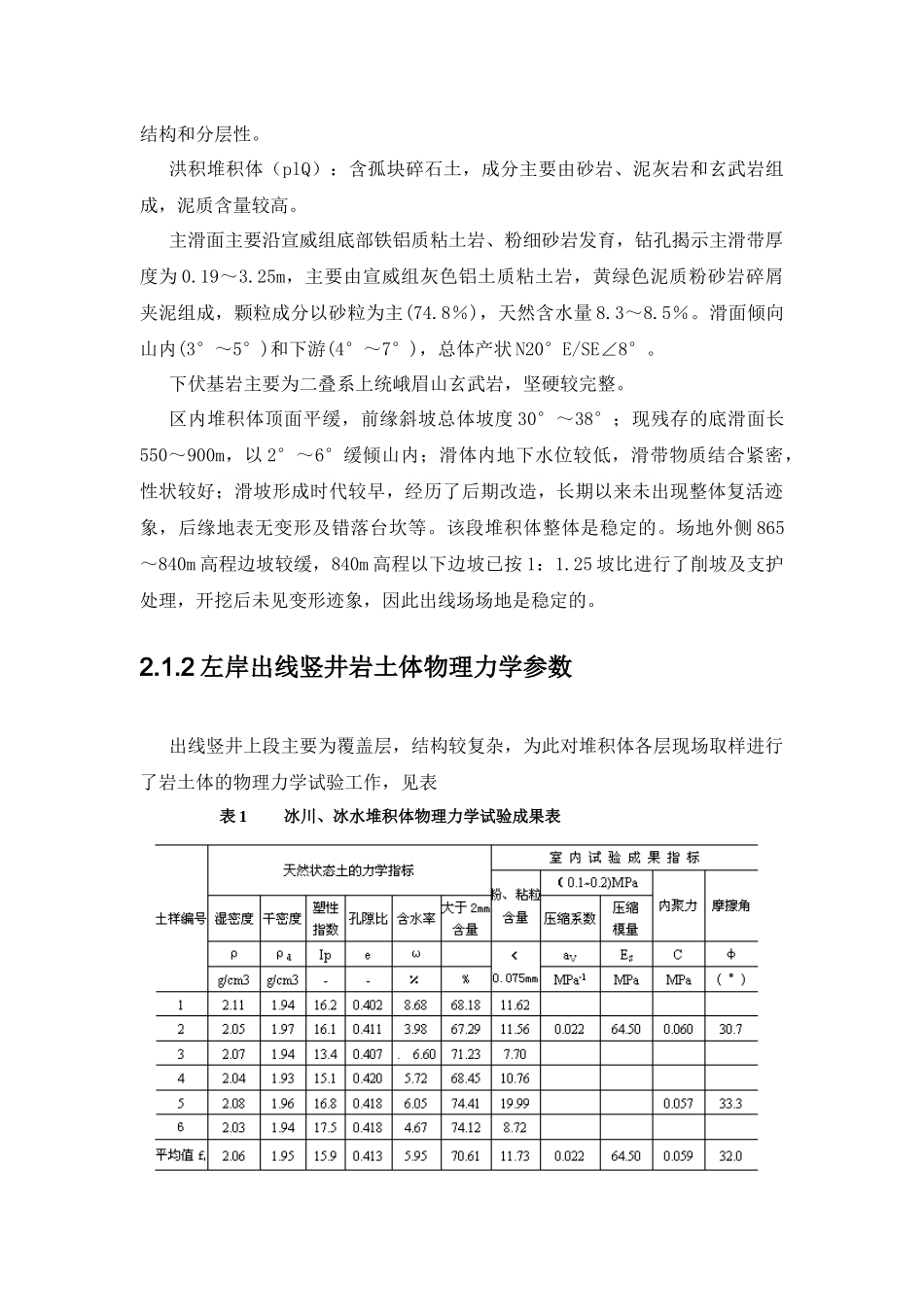

出线竖井方案比选专题报告1 概述溪洛渡水电站左、右岸的地下厂房垂直埋深均超过 400m，每岸设两条出线竖井，将 500kV SF6 管道母线引至地面出线场，左右岸出线场高程分别为 865m和 870m。左岸 1#、2#出线竖井内径均为 10m，右岸 3#出线井内径为 10m，4#出线竖井内径为 11m ，竖井底高程为 376.50m ，左、右岸竖井总深度分别为488.5m、493.5m，井内设有电梯及楼梯。为便于电气设备安装、检修及保证井内电梯运行安全可靠和厂坝之间的联系，左岸在 614m 高程，右岸在 607m 高程布置有交通联系平洞，将各出线竖井分为上、下两段。其中出线竖井的下段，即左岸 614m 高程（右岸 607m 高程）以下分别属于左、右岸引水发电系统标，已经招标，竖井的上段拟单独招标。上段竖井的特性参数如下表：部位高度有效直径穿覆盖层深度左岸1#竖井上段251m10.0m115m2#竖井上段10.0m126m右岸3#竖井上段263m10.0m62m4#竖井上段11.0m65m结合地质、施工及机电布置综合分析，左右岸出线竖井有以下工程特点：1)左右岸出线竖井规模巨大且均穿过深厚覆盖层，地下水位相对不高，地层不均一，地质条件较复杂；2)考虑到竖井的规模巨大，地质条件复杂，对于水电工程来说，尚未有规模类似建成的竖井，施工不确定性因素及风险较大；3）从机电厂家关于管道母线沟通的情况来看，不同的厂家对于出线竖井管道母线的布置、运输和安装要求均不同，由于管道母线没有招标，给竖井布置及设计工作带来较大的困难。鉴于以上原因，有必要通过本专题讨论来确定合理的竖井设计及施工方案，以便进行竖井上段的招标文件编制。2 工程地质条件2.1 地震与构造稳定性溪洛渡坝址区位于莲峰断裂、峨边─金阳断裂和马边─盐津隐伏断裂三条断裂所围限的雷波─永善三角形块体之中南部。块体南北长 80km，东西宽 40km，内部构造破坏微弱，未见大的断层分布，不具备发生 6 级以上强震的地震地质背景，是一个相对完整、稳定的块体。溪洛渡坝区的地震危险性主要来自块体东侧马边地震带的波及影响。据国家地震局对溪洛渡水电站进行的地震危险性分析成果，坝址区地震基本烈度为Ⅷ度，相应的基岩水平峰值加速度为 0.18g，垂直加速度取水平向的 0.65 倍。出线竖井部位左岸覆盖层厚度大于 100m，为 IV 类场地，右岸大于 60m，为 III 类场地，均为坚硬场地土，两岸覆盖层特征周期为 0.3s。2.2 左岸出线竖井的工程地质条件2.2.1 左岸出线竖井场地的基本地质条件及稳定性左岸出线...
