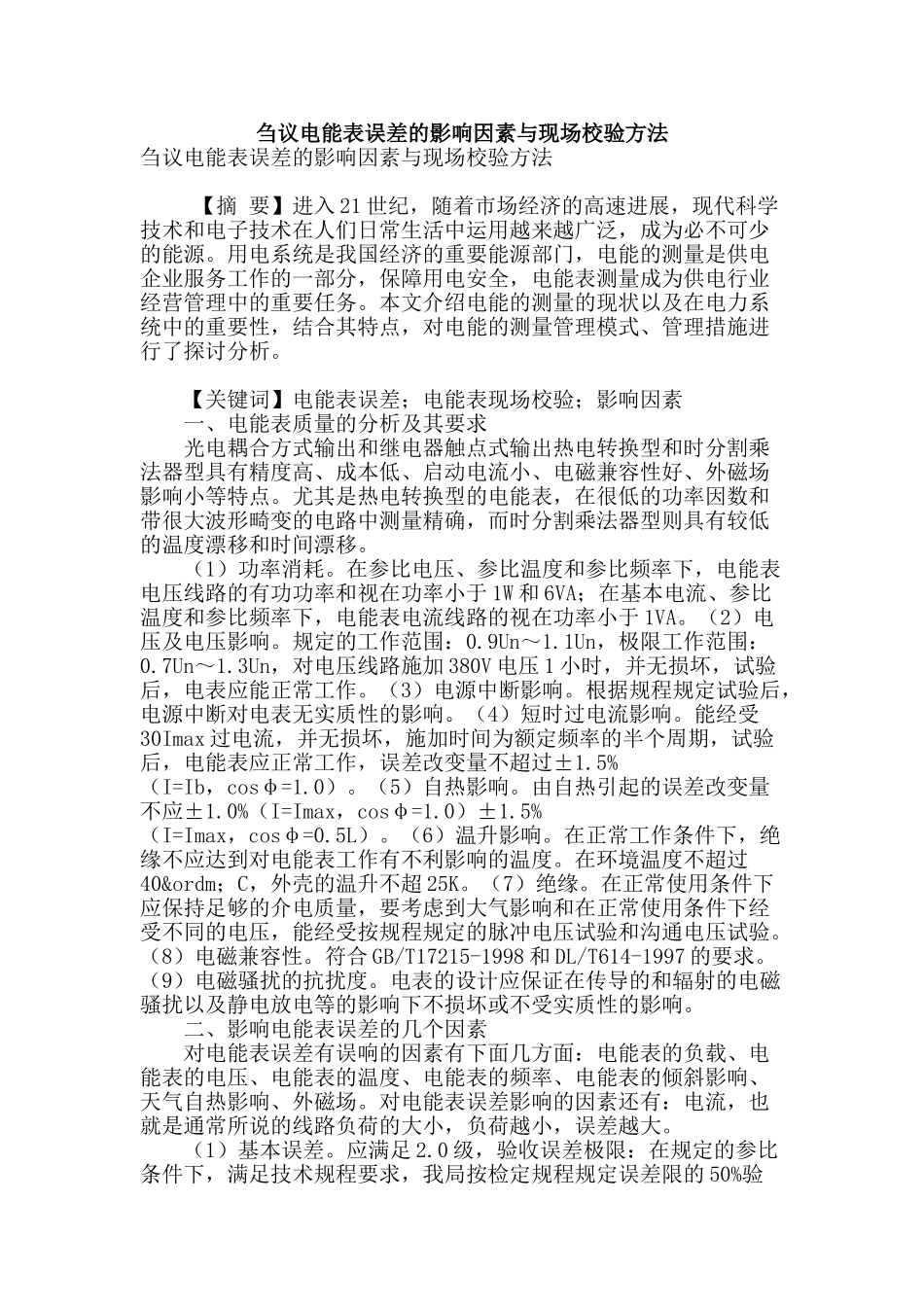

刍议电能表误差的影响因素与现场校验方法

刍议电能表误差的影响因素与现场校验方法刍议电能表误差的影响因素与现场校验方法 【摘 要】进入 21 世纪，随着市场经济的高速进展，现代科学技术和电子技术在人们日常生活中运用越来越广泛，成为必不可少的能源。用电系统是我国经济的重要能源部门，电能的测量是供电企业服务工作的一部分，保障用电安全，电能表测量成为供电行业经营管理中的重要任务。本文介绍电能的测量的现状以及在电力系统中的重要性，结合其特点，对电能的测量管理模式、管理措施进行了探讨分析。 【关键词】电能表误差；电能表现场校验；影响因素 一、电能表质量的分析及其要求 光电耦合方式输出和继电器触点式输出热电转换型和时分割乘法器型具有精度高、成本低、启动电流小、电磁兼容性好、外磁场影响小等特点。尤其是热电转换型的电能表，在很低的功率因数和带很大波形畸变的电路中测量精确，而时分割乘法器型则具有较低的温度漂移和时间漂移。 （1）功率消耗。在参比电压、参比温度和参比频率下，电能表电压线路的有功功率和视在功率小于 1W 和 6VA；在基本电流、参比温度和参比频率下，电能表电流线路的视在功率小于 1VA。（2）电压及电压影响。规定的工作范围：0.9Un～1.1Un，极限工作范围：0.7Un～1.3Un，对电压线路施加 380V 电压 1 小时，并无损坏，试验后，电表应能正常工作。（3）电源中断影响。根据规程规定试验后，电源中断对电表无实质性的影响。（4）短时过电流影响。能经受30Imax 过电流，并无损坏，施加时间为额定频率的半个周期，试验后，电能表应正常工作，误差改变量不超过±1.5%（I=Ib，cosφ=1.0）。（5）自热影响。由自热引起的误差改变量不应±1.0%（I=Imax，cosφ=1.0）±1.5%（I=Imax，cosφ=0.5L）。（6）温升影响。在正常工作条件下，绝缘不应达到对电能表工作有不利影响的温度。在环境温度不超过40º；C，外壳的温升不超 25K。（7）绝缘。在正常使用条件下应保持足够的介电质量，要考虑到大气影响和在正常使用条件下经受不同的电压，能经受按规程规定的脉冲电压试验和沟通电压试验。（8）电磁兼容性。符合 GB/T17215-1998 和 DL/T614-1997 的要求。（9）电磁骚扰的抗扰度。电表的设计应保证在传导的和辐射的电磁骚扰以及静电放电等的影响下不损坏或不受实质性的影响。 二、影响电能表误差的几个因素 对电能表误差有误响的因素有下面几方面：电能表的负载、电能表的电压、电能表的温度、电能表的频率、电能表的倾斜...
