剪力墙结构设计分析研究

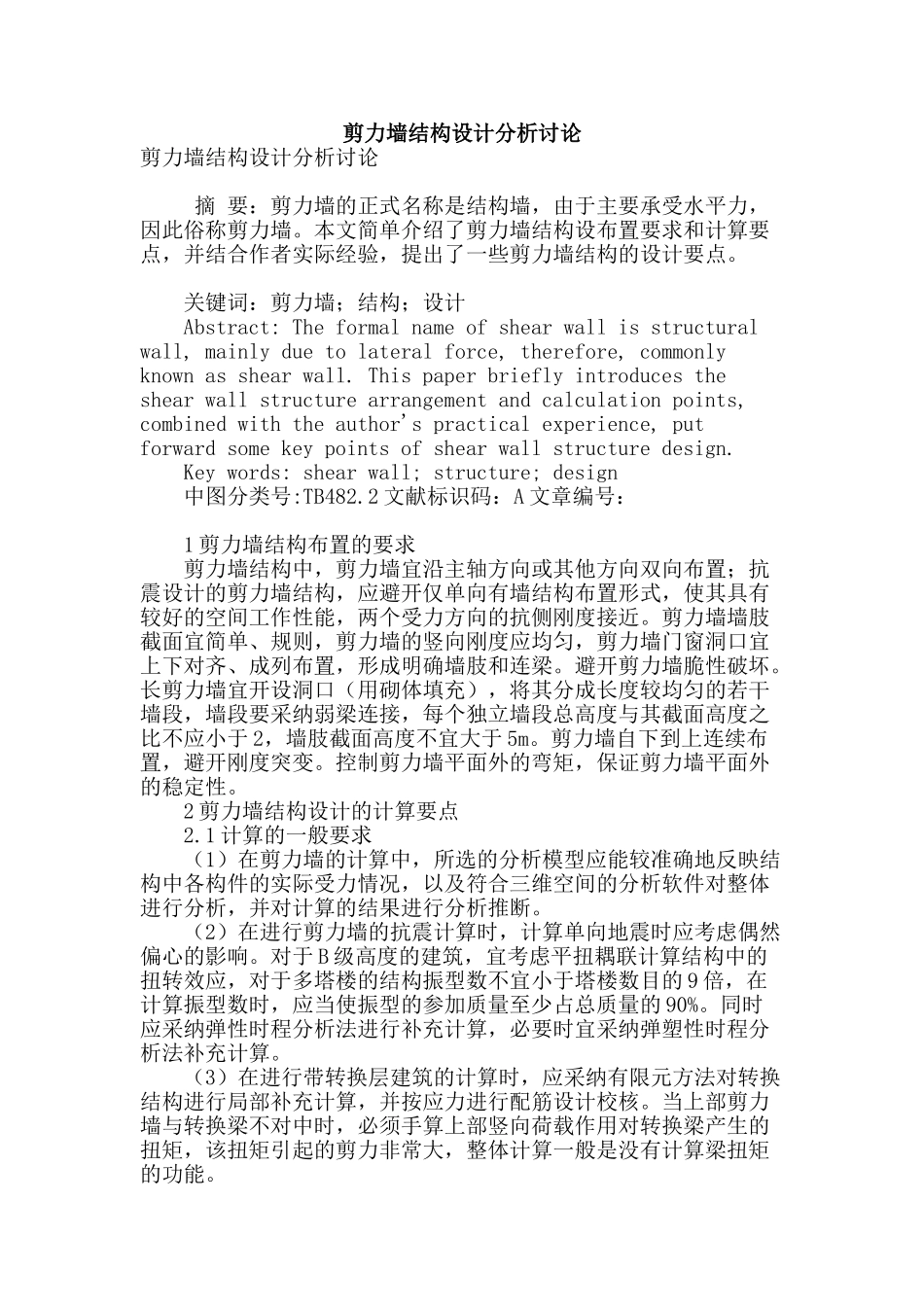

剪力墙结构设计分析讨论剪力墙结构设计分析讨论 摘 要：剪力墙的正式名称是结构墙，由于主要承受水平力，因此俗称剪力墙。本文简单介绍了剪力墙结构设布置要求和计算要点，并结合作者实际经验，提出了一些剪力墙结构的设计要点。 关键词：剪力墙；结构；设计 Abstract: The formal name of shear wall is structural wall, mainly due to lateral force, therefore, commonly known as shear wall. This paper briefly introduces the shear wall structure arrangement and calculation points, combined with the author's practical experience, put forward some key points of shear wall structure design. Key words: shear wall; structure; design 中图分类号:TB482.2 文献标识码：A 文章编号： 1 剪力墙结构布置的要求 剪力墙结构中，剪力墙宜沿主轴方向或其他方向双向布置；抗震设计的剪力墙结构，应避开仅单向有墙结构布置形式，使其具有较好的空间工作性能，两个受力方向的抗侧刚度接近。剪力墙墙肢截面宜简单、规则，剪力墙的竖向刚度应均匀，剪力墙门窗洞口宜上下对齐、成列布置，形成明确墙肢和连梁。避开剪力墙脆性破坏。长剪力墙宜开设洞口（用砌体填充），将其分成长度较均匀的若干墙段，墙段要采纳弱梁连接，每个独立墙段总高度与其截面高度之比不应小于 2，墙肢截面高度不宜大于 5m。剪力墙自下到上连续布置，避开刚度突变。控制剪力墙平面外的弯矩，保证剪力墙平面外的稳定性。 2 剪力墙结构设计的计算要点 2.1 计算的一般要求 （1）在剪力墙的计算中，所选的分析模型应能较准确地反映结构中各构件的实际受力情况，以及符合三维空间的分析软件对整体进行分析，并对计算的结果进行分析推断。 （2）在进行剪力墙的抗震计算时，计算单向地震时应考虑偶然偏心的影响。对于 B 级高度的建筑，宜考虑平扭耦联计算结构中的扭转效应，对于多塔楼的结构振型数不宜小于塔楼数目的 9 倍，在计算振型数时，应当使振型的参加质量至少占总质量的 90%。同时应采纳弹性时程分析法进行补充计算，必要时宜采纳弹塑性时程分析法补充计算。 （3）在进行带转换层建筑的计算时，应采纳有限元方法对转换结构进行局部补充计算，并按应力进行配筋设计校核。当上部剪力墙与转换梁不对中时，必须手算上部竖向荷载作用对转换梁产生的扭矩，该扭矩引起的剪力非常大，整体计...
