办公室阁楼结构设计计算书

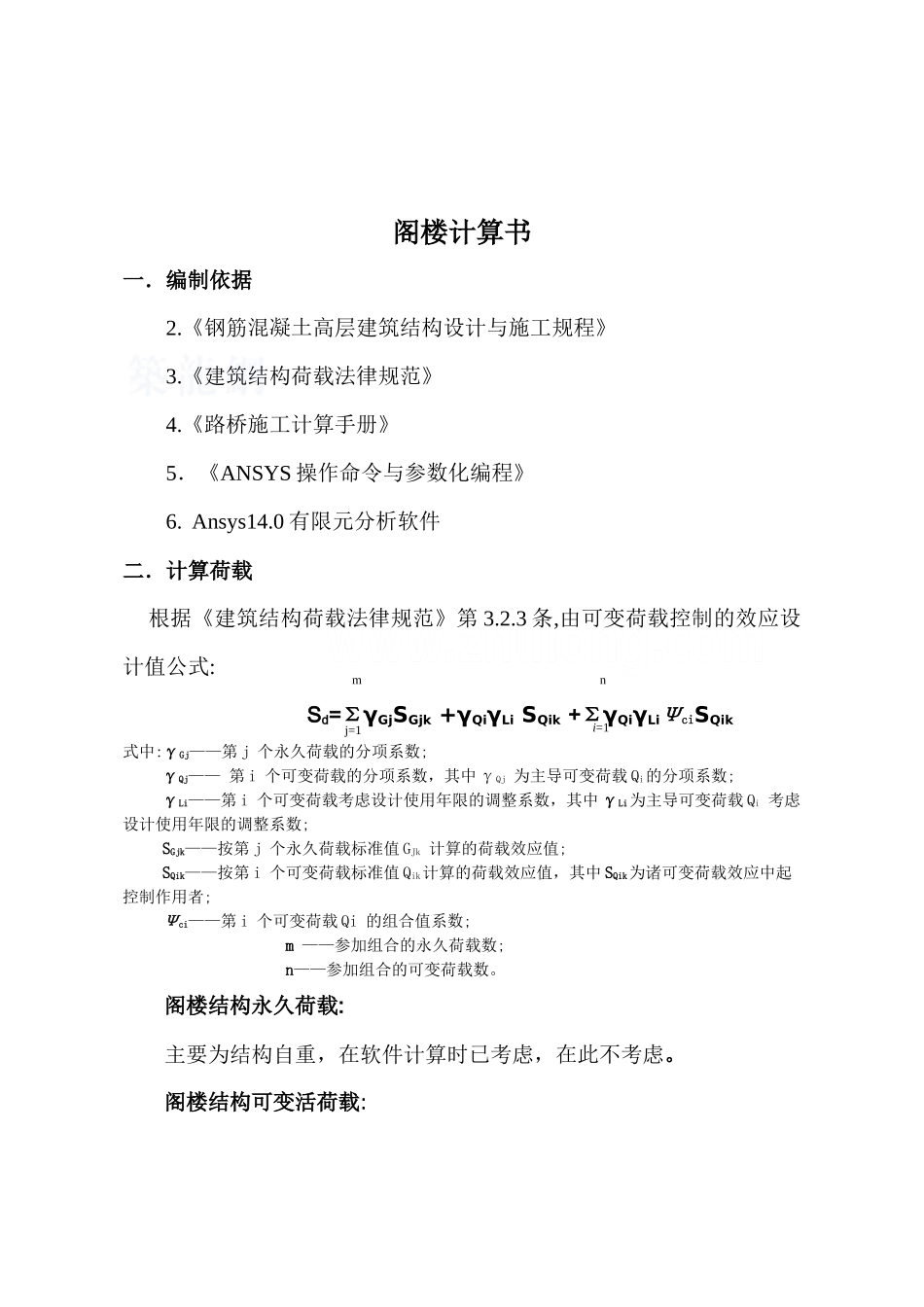

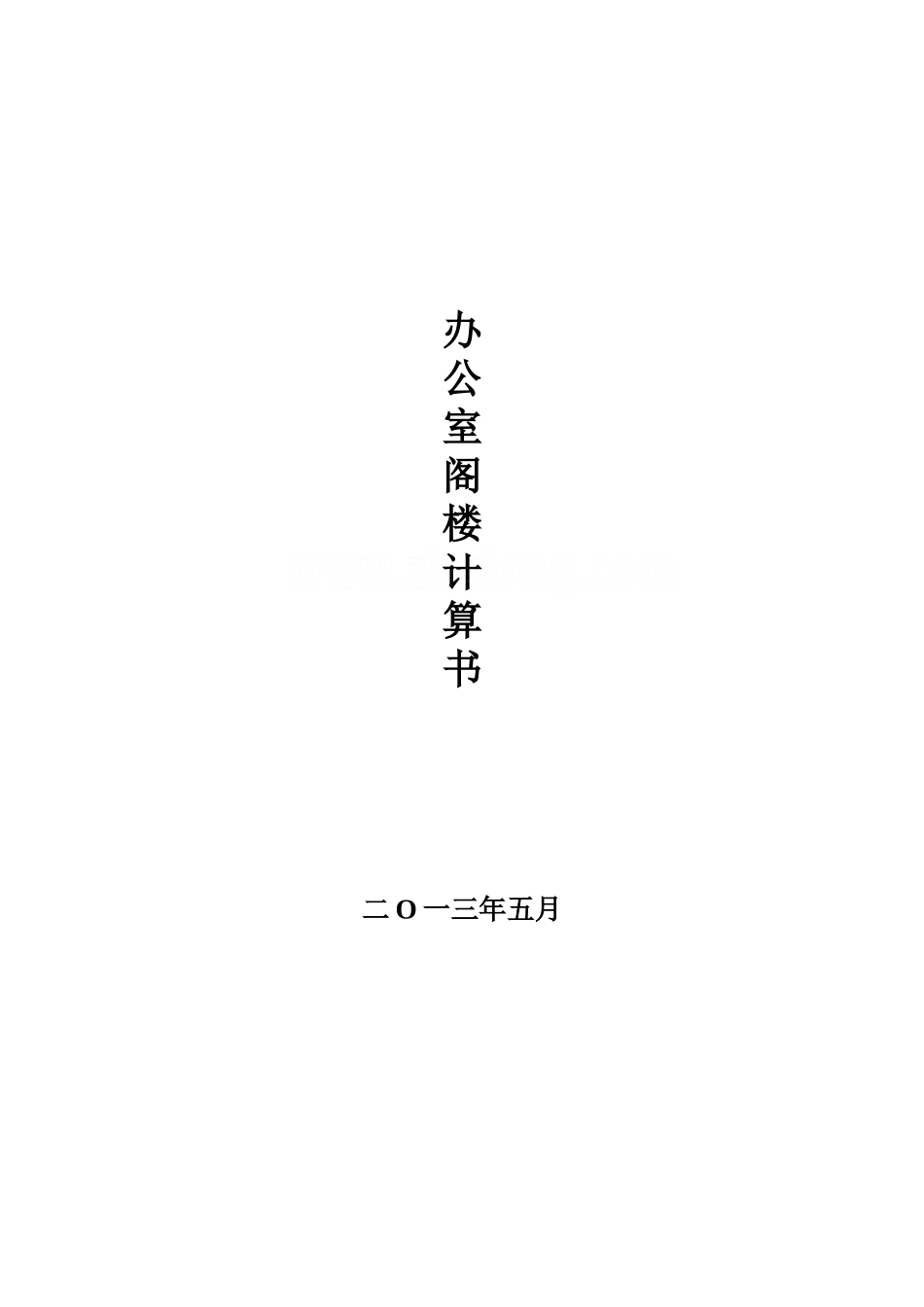

办公室阁楼计算书二 O 一三年五月阁楼计算书一．编制依据2.《钢筋混凝土高层建筑结构设计与施工规程》3.《建筑结构荷载法律规范》4.《路桥施工计算手册》5．《ANSYS 操作命令与参数化编程》6. Ansys14.0 有限元分析软件二．计算荷载 根据《建筑结构荷载法律规范》第 3.2.3 条,由可变荷载控制的效应设计值公式:Sd=ΣγGjSGjk +γQiγLi SQik +ΣγQiγLiΨciSQik 式中:γGj——第 j 个永久荷载的分项系数;γQj—— 第 i 个可变荷载的分项系数，其中 γQj 为主导可变荷载 Qi的分项系数;γLi——第 i 个可变荷载考虑设计使用年限的调整系数，其中 γLi为主导可变荷载 Qi 考虑设计使用年限的调整系数;SGjk——按第 j 个永久荷载标准值 GJk 计算的荷载效应值;SQik——按第 i 个可变荷载标准值 Qik计算的荷载效应值，其中 SQik为诸可变荷载效应中起控制作用者;Ψci——第 i 个可变荷载 Qi 的组合值系数;m ——参加组合的永久荷载数;n——参加组合的可变荷载数。阁楼结构永久荷载:主要为结构自重，在软件计算时已考虑，在此不考虑。阁楼结构可变活荷载:mj=1ni=1根 据 《 建 筑 结 构 荷 载 法 律 规 范 》 取 值 , 在 会 议 室 中 为γQj=2.5KN/m2，γQi=1.4。在资料室中为 γQj=5.0KN/m2，γQi=1.3。其它可变活荷载主要为风荷载，《建筑结构荷载法律规范》计算Wk=1.4KN/m2（在此不进行详细计算），Ψci取值 0.6，γQi=1.0。Sd 会= 1.4×2.5+ 0.6×1.4×1.0=4.34 KN/m2;Sd 资= 1.3×5.0+ 0.6×1.4×1.0=7.340 KN/m2;三、阁楼骨架型钢的选取1、主纵梁主纵梁选取标准 14#槽钢，其截面特性如下图 1：图 1 阁楼主纵梁截面2、横梁横梁选取标准 10#槽钢，其截面特性如下图 2：3、综合办公室承重横梁综合办公室由二间合并而成，在墙间需设置一支撑横梁，横梁采纳标准双拼 14#槽钢组成，其截面特性如下图 3：图 2 阁楼横梁截面4、面板面板选取 δ=18mm 木工板，采纳螺丝与骨架连接成一整体。四、阁楼骨架计算模型阁楼骨架结构中间纵向主梁采纳国标 14#槽钢，墙侧纵向为 10#槽钢，嵌入墙体 12cm。结构中间横向分配梁采纳 10#槽钢，墙侧横向为14#槽钢，亦嵌入墙体 12cm。阁楼骨架结构面板采纳 δ=18mm 木空板，地板层用复合式地板。结构采纳空间梁－壳单元的计算模型,通过大型图 3 综合办公室承重横梁截面ansys 有限元软件建模如下图 4 所示，纵梁采纳连续结构模拟...
