北京某商业楼测量施工方案

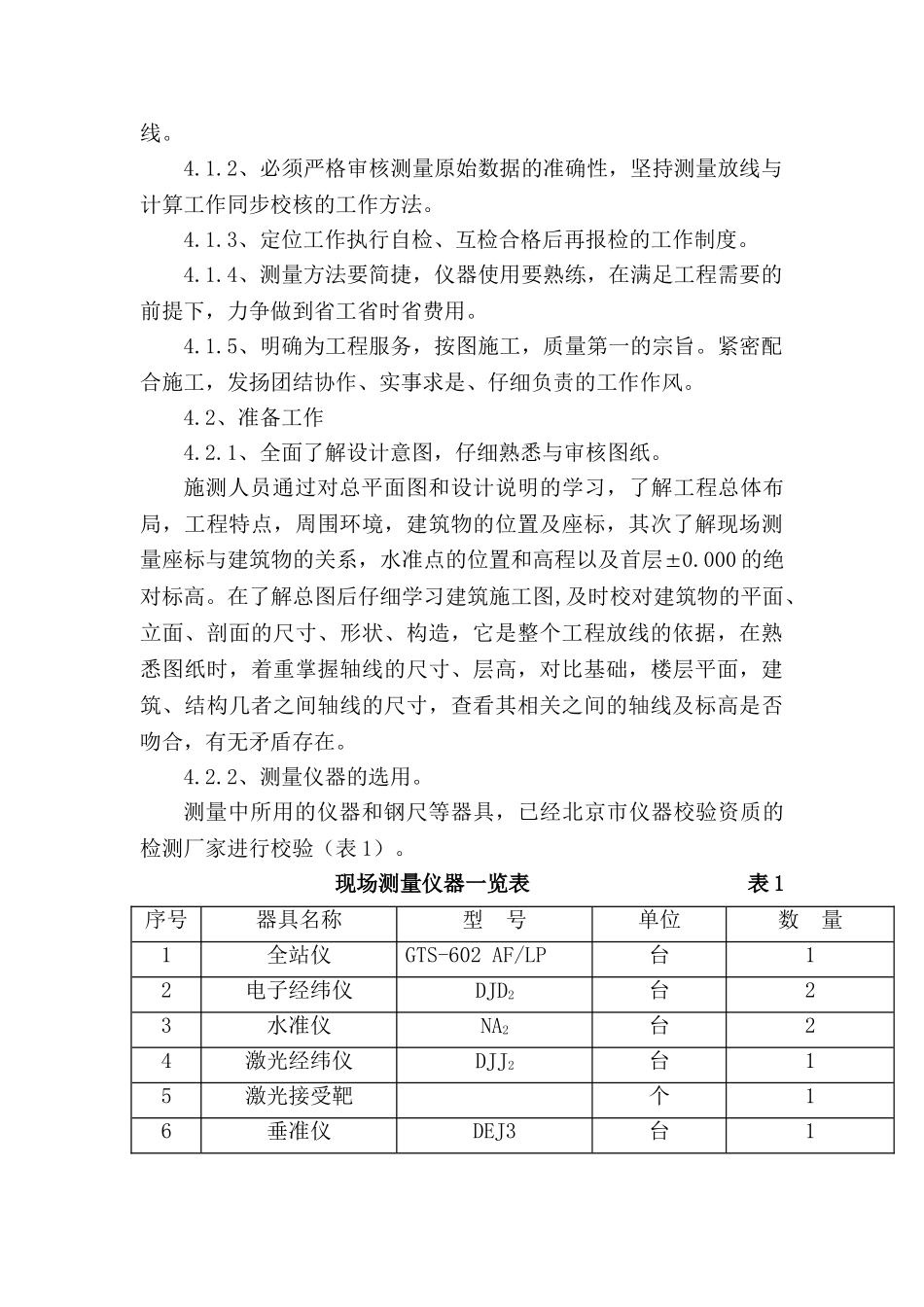

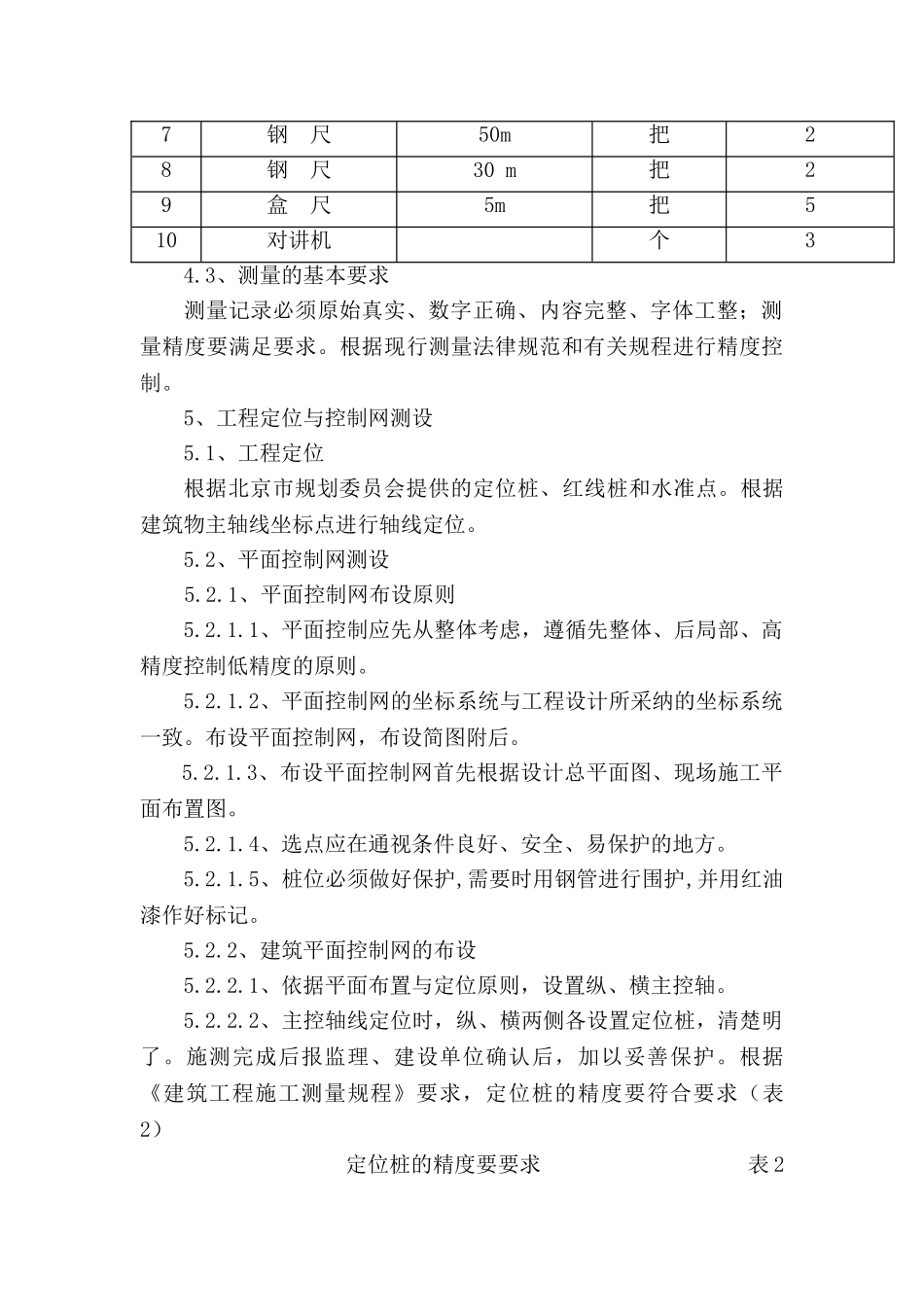

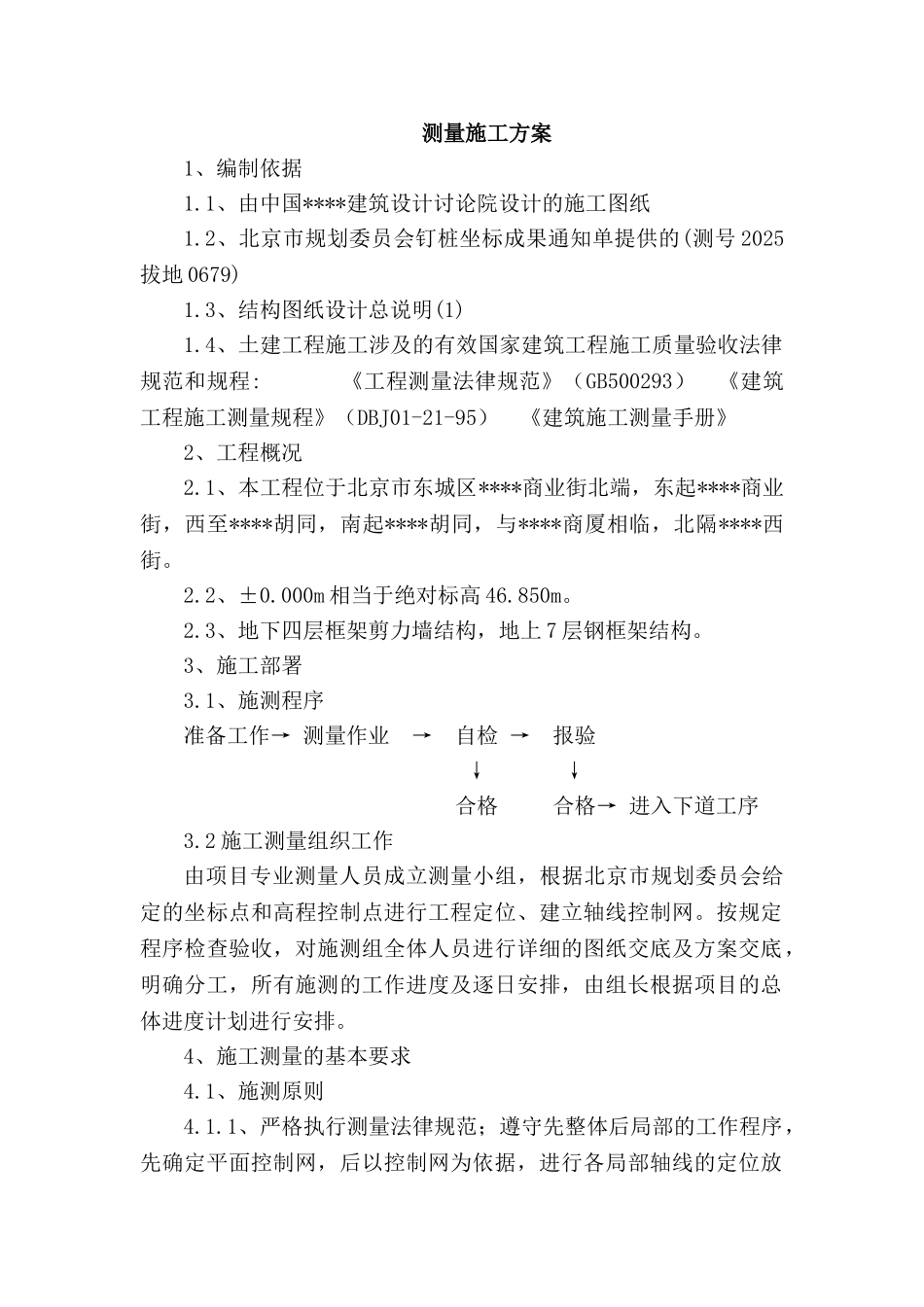

测量施工方案1、编制依据1.1、由中国****建筑设计讨论院设计的施工图纸1.2、北京市规划委员会钉桩坐标成果通知单提供的(测号 2025拔地 0679)1.3、结构图纸设计总说明(1)1.4、土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程: 《工程测量法律规范》（GB500293） 《建筑工程施工测量规程》（DBJ01-21-95） 《建筑施工测量手册》2、工程概况2.1、本工程位于北京市东城区****商业街北端，东起****商业街，西至****胡同，南起****胡同，与****商厦相临，北隔****西街。2.2、±0.000m 相当于绝对标高 46.850m。2.3、地下四层框架剪力墙结构，地上 7 层钢框架结构。3、施工部署3.1、施测程序准备工作→ 测量作业 → 自检 → 报验 ↓ ↓ 合格 合格→ 进入下道工序3.2 施工测量组织工作由项目专业测量人员成立测量小组，根据北京市规划委员会给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。4、施工测量的基本要求4.1、施测原则4.1.1、严格执行测量法律规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2、必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3、定位工作执行自检、互检合格后再报检的工作制度。 4.1.4、测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。4.1.5、明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、仔细负责的工作作风。4.2、准备工作4.2.1、全面了解设计意图，仔细熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及座标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层0.000 的绝对标高。在了解总图后仔细学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2.2、测量仪器的选用。测量中所用的仪器和钢尺等器具，已经北京市仪器校验资质的检测厂家进行校验（表 1）。现场测量...
