北京某大厦特式吊楼钢结构安装施工工艺介绍

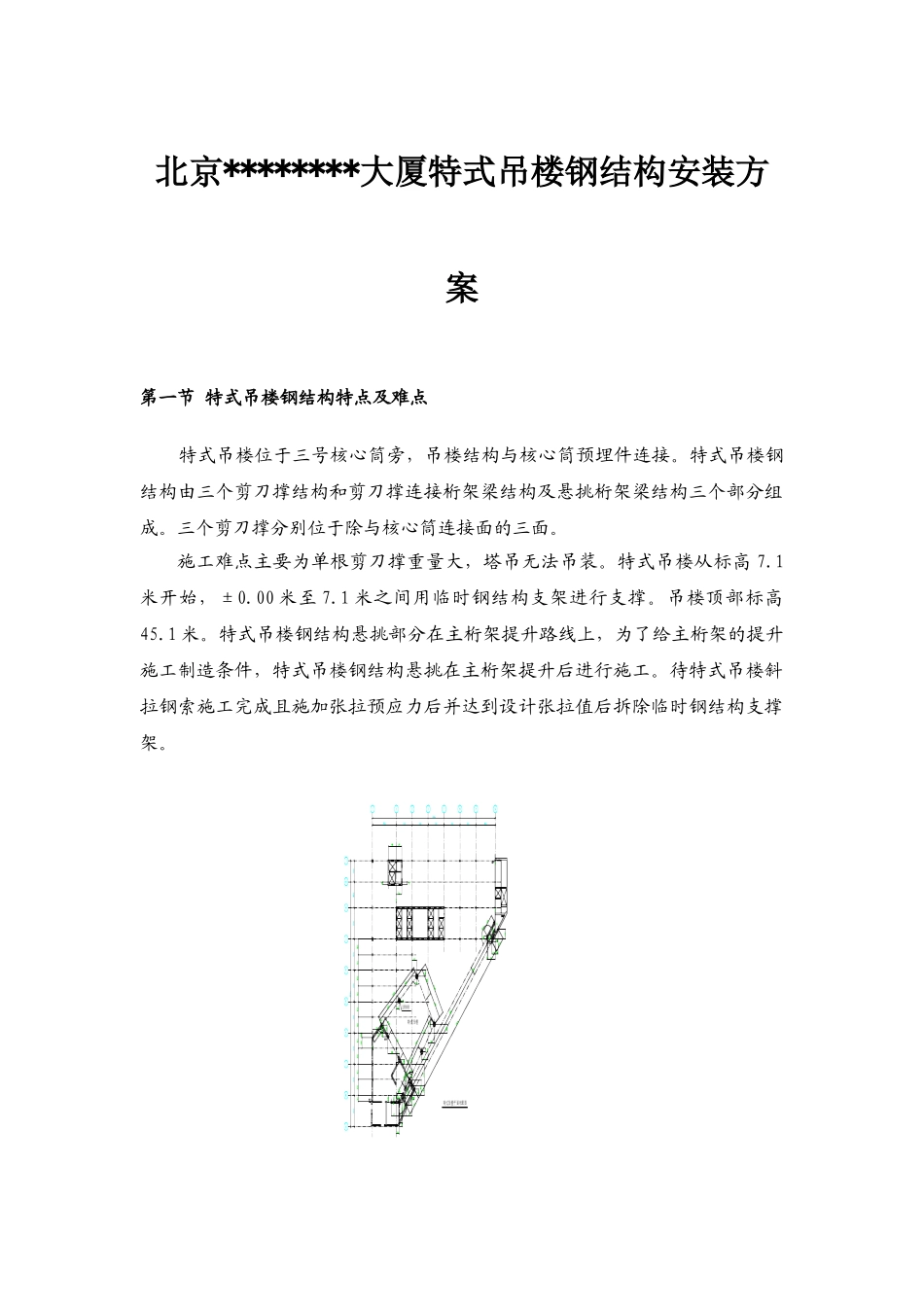

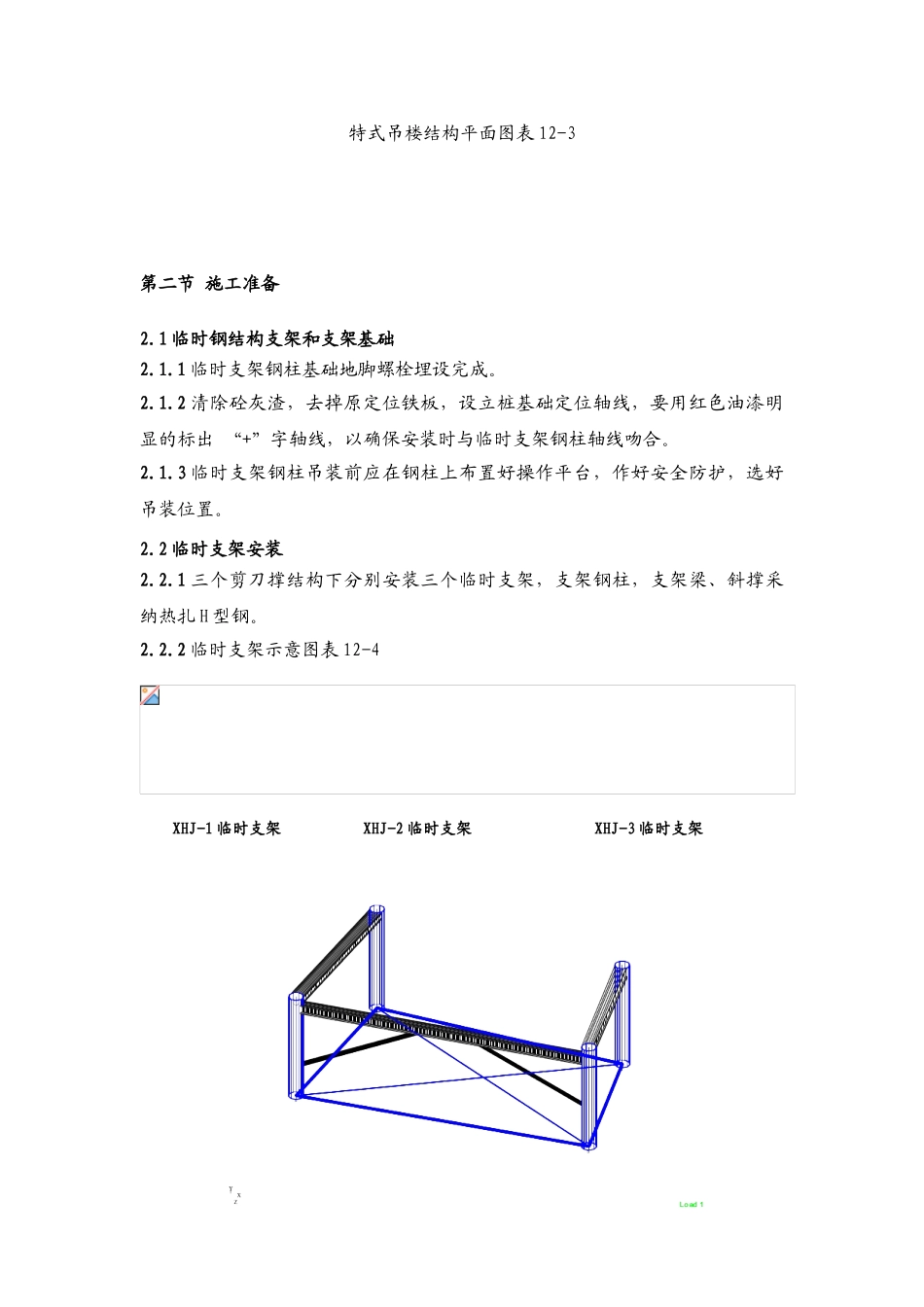

北京********大厦特式吊楼钢结构安装方案第一节 特式吊楼钢结构特点及难点 特式吊楼位于三号核心筒旁，吊楼结构与核心筒预埋件连接。特式吊楼钢结构由三个剪刀撑结构和剪刀撑连接桁架梁结构及悬挑桁架梁结构三个部分组成。三个剪刀撑分别位于除与核心筒连接面的三面。施工难点主要为单根剪刀撑重量大，塔吊无法吊装。特式吊楼从标高 7.1米开始，±0.00 米至 7.1 米之间用临时钢结构支架进行支撑。吊楼顶部标高45.1 米。特式吊楼钢结构悬挑部分在主桁架提升路线上，为了给主桁架的提升施工制造条件，特式吊楼钢结构悬挑在主桁架提升后进行施工。待特式吊楼斜拉钢索施工完成且施加张拉预应力后并达到设计张拉值后拆除临时钢结构支撑架。特式吊楼平面图表 12-1特式吊楼平面图表 12-2特式吊楼结构平面图表 12-3第二节 施工准备2.1 临时钢结构支架和支架基础2.1.1 临时支架钢柱基础地脚螺栓埋设完成。2.1.2 清除砼灰渣，去掉原定位铁板，设立桩基础定位轴线，要用红色油漆明显的标出 “+”字轴线，以确保安装时与临时支架钢柱轴线吻合。2.1.3 临时支架钢柱吊装前应在钢柱上布置好操作平台，作好安全防护，选好吊装位置。2.2 临时支架安装2.2.1 三个剪刀撑结构下分别安装三个临时支架，支架钢柱，支架梁、斜撑采纳热扎 H 型钢。2.2.2 临时支架示意图表 12-4XHJ-1 临时支架 XHJ-2 临时支架 XHJ-3 临时支架临时支撑三维图表 12-52.3 临时支架计算第三节 特式吊楼钢结构吊装3.1 根据特式吊楼的特点我们分节、分段安装剪刀撑，实行逐次将桁架梁与剪刀撑连接形成钢性框架单元的安装方法。3.2 特式吊楼的安装步骤临时钢结构支撑架安装→剪刀撑结构安装→剪刀撑结构间连接桁架安装→连接桁架上、下弦支撑安装→悬挑结构安装→压型钢板安装及楼承板砼浇注→斜拉钢锁安装→施加张拉预应力达到设计值→拆除临时钢结构支撑架3.2.1 剪刀撑结构 XHJ-1、XHJ-2 安装步骤图表 12-6XHJ-1 安装一节安装二节安装支架安装一段安装二段安装三段安装四段节安装五段节安装六段节安装一段节安装二段安装三段安装四段安装五段安装六段安装XHJ-2 安装剪刀撑连接件安装3.2.2 剪刀撑结构 XHJ-1、XHJ-2 安装分节、分段图表 12-7剪刀撑结构 XHJ-1、XHJ-2 安装分节、分段图3.2.3 单根构件吊装后横向与结构焊接，纵向拉接揽风绳临时固定。3.2.4 剪刀撑结构 XHJ-1、XHJ-2 安装先后进行，当每节安装形成节间后，将其连接桁架梁及连接桁架上...
