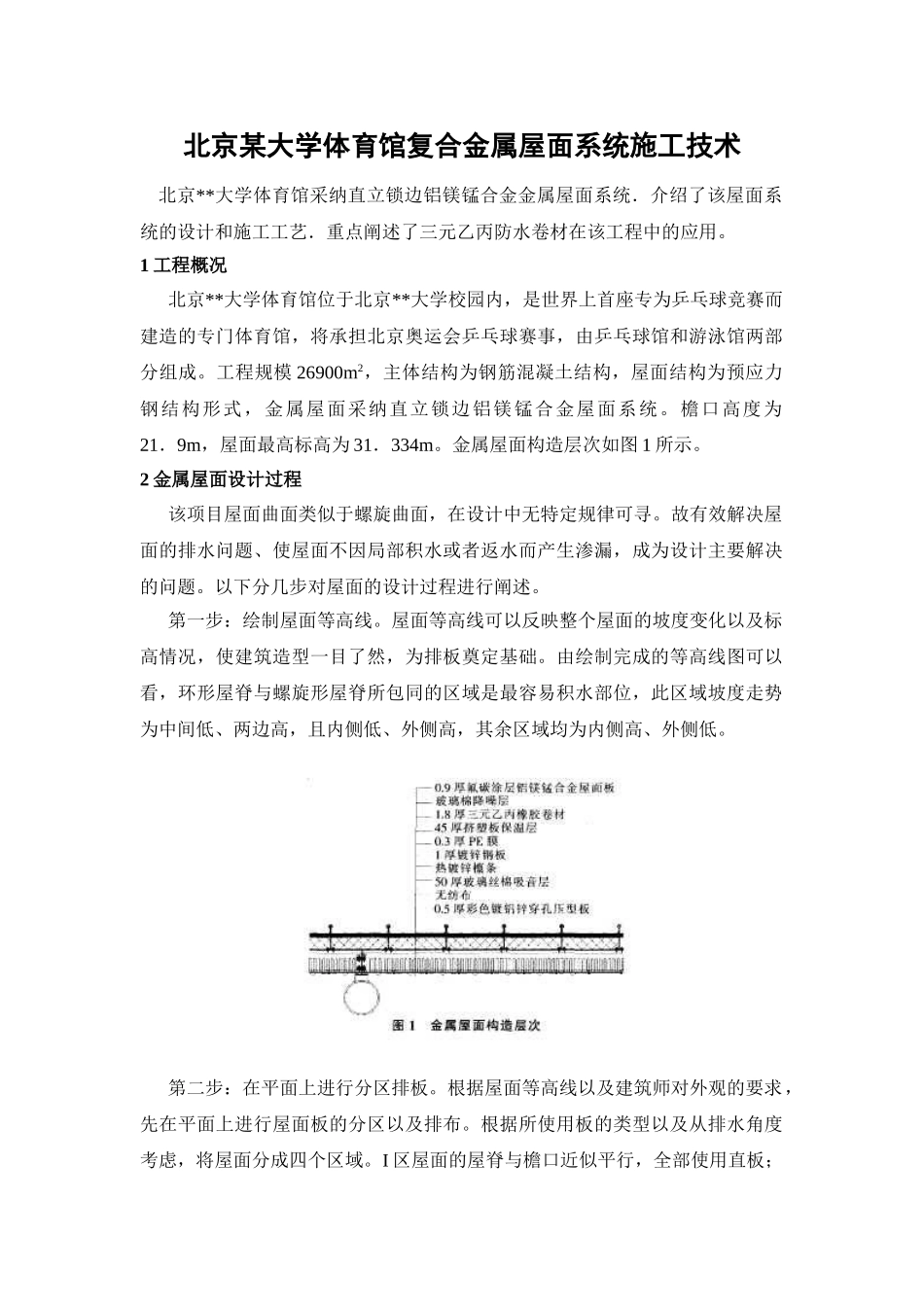

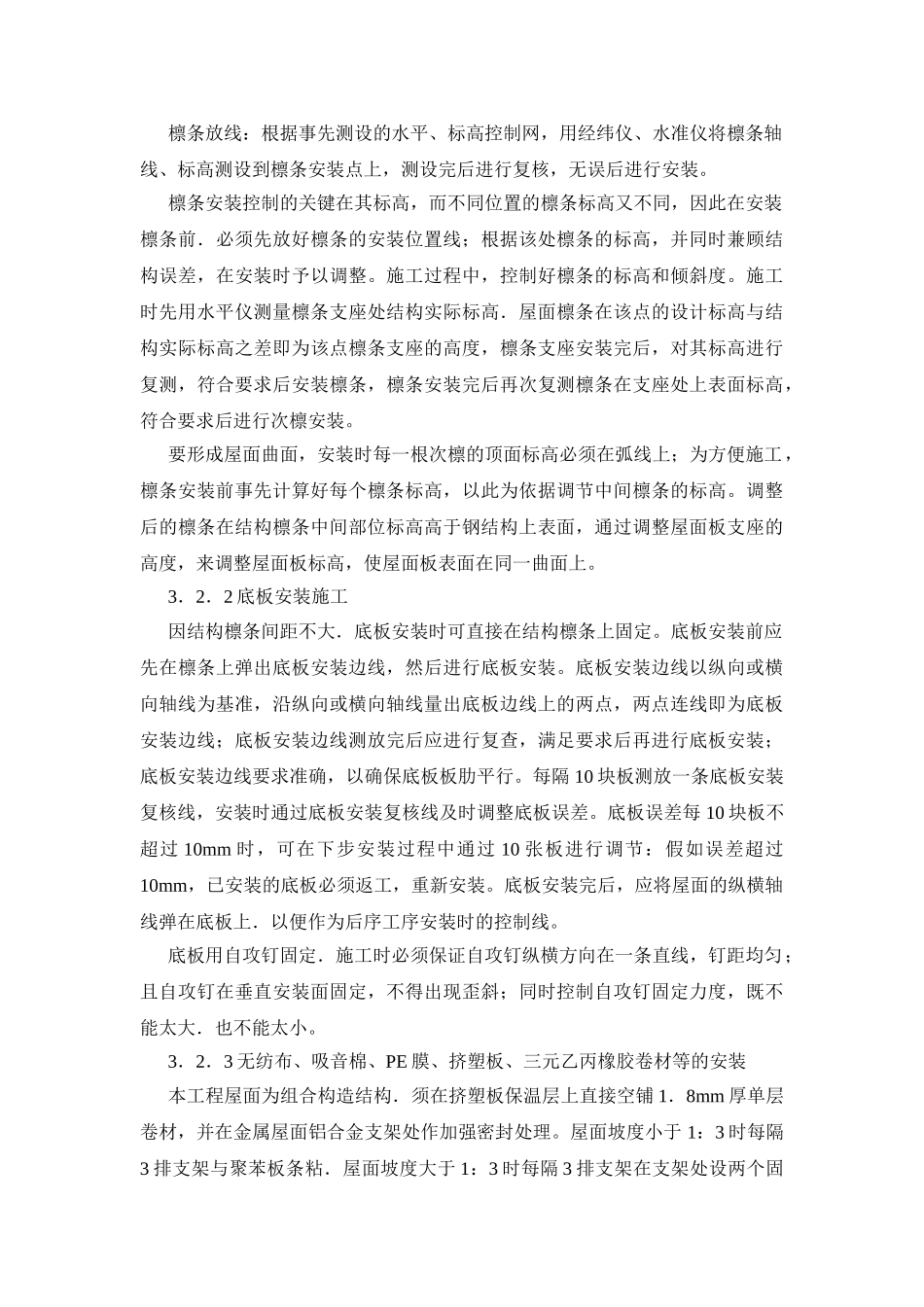

北京某大学体育馆复合金属屋面系统施工技术北京**大学体育馆采纳直立锁边铝镁锰合金金属屋面系统．介绍了该屋面系统的设计和施工工艺．重点阐述了三元乙丙防水卷材在该工程中的应用。1 工程概况北京**大学体育馆位于北京**大学校园内，是世界上首座专为乒乓球竞赛而建造的专门体育馆，将承担北京奥运会乒乓球赛事，由乒乓球馆和游泳馆两部分组成。工程规模 26900m2，主体结构为钢筋混凝土结构，屋面结构为预应力钢结构形式，金属屋面采纳直立锁边铝镁锰合金屋面系统。檐口高度为21．9m，屋面最高标高为 31．334m。金属屋面构造层次如图 1 所示。2 金属屋面设计过程该项目屋面曲面类似于螺旋曲面，在设计中无特定规律可寻。故有效解决屋面的排水问题、使屋面不因局部积水或者返水而产生渗漏，成为设计主要解决的问题。以下分几步对屋面的设计过程进行阐述。第一步：绘制屋面等高线。屋面等高线可以反映整个屋面的坡度变化以及标高情况，使建筑造型一目了然，为排板奠定基础。由绘制完成的等高线图可以看，环形屋脊与螺旋形屋脊所包同的区域是最容易积水部位，此区域坡度走势为中间低、两边高，且内侧低、外侧高，其余区域均为内侧高、外侧低。第二步：在平面上进行分区排板。根据屋面等高线以及建筑师对外观的要求，先在平面上进行屋面板的分区以及排布。根据所使用板的类型以及从排水角度考虑，将屋面分成四个区域。I 区屋面的屋脊与檐口近似平行，全部使用直板；Ⅱ区屋面全部使用扇形板，使得屋面在交角处可以不产生斜屋脊而顺利过渡；Ⅲ区屋面的排板方向与等高线相结合．保证屋面始终是内侧高、外侧低，并且中间不会存在积水；Ⅳ区屋面从平面上看为狭长弧形，很难用一片板排布；故结合屋面的坡度以及平面角度，将Ⅳ区又分成四个小区，并且以台阶式由外向内抬高，使水从上一层能够排到下一层。第三步：将平面排板投影到三维曲面上得出屋面的三维排板图。第四步：将每片三维板展开，进行验证分析，确保每片板的侧向弯曲以及变形均在施工可调节范围内。第五步：调整并重复步骤。如有偏差太大的板不能满足安装要求，则从第二步开始重复以上步骤。第六步：檩条放样。根据屋面排板图绘制檩条平面布置图，使檩条尽量与屋面板垂直或接近垂直。将平面檩条投影到檩条所在三维曲面上，测量檩条的标高，为檩条的安装奠定基础。第七步：固定座放线。屋面板线仅仅是固定座端头线，但安装时需要知道固定座底部的位置线，对于双曲屋面来说，由于固定座横向...
