北京某大学综合教学楼测量施工方案

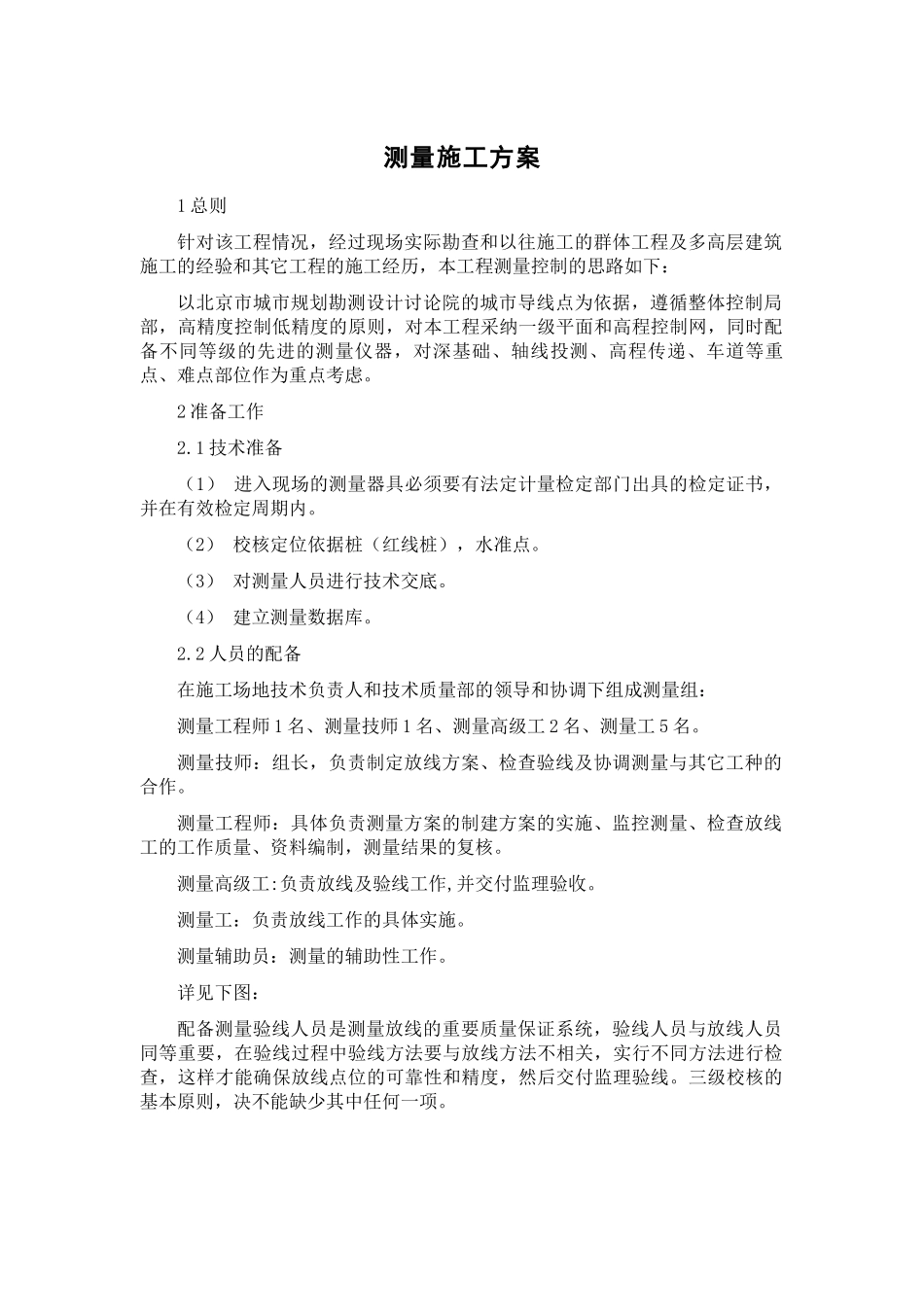

测量施工方案1 总则针对该工程情况，经过现场实际勘查和以往施工的群体工程及多高层建筑施工的经验和其它工程的施工经历，本工程测量控制的思路如下：以北京市城市规划勘测设计讨论院的城市导线点为依据，遵循整体控制局部，高精度控制低精度的原则，对本工程采纳一级平面和高程控制网，同时配备不同等级的先进的测量仪器，对深基础、轴线投测、高程传递、车道等重点、难点部位作为重点考虑。2 准备工作2.1 技术准备（1） 进入现场的测量器具必须要有法定计量检定部门出具的检定证书，并在有效检定周期内。（2） 校核定位依据桩（红线桩），水准点。（3） 对测量人员进行技术交底。（4） 建立测量数据库。 2.2 人员的配备在施工场地技术负责人和技术质量部的领导和协调下组成测量组：测量工程师 1 名、测量技师 1 名、测量高级工 2 名、测量工 5 名。测量技师：组长，负责制定放线方案、检查验线及协调测量与其它工种的合作。测量工程师：具体负责测量方案的制建方案的实施、监控测量、检查放线工的工作质量、资料编制，测量结果的复核。测量高级工:负责放线及验线工作,并交付监理验收。测量工：负责放线工作的具体实施。测量辅助员：测量的辅助性工作。详见下图：配备测量验线人员是测量放线的重要质量保证系统，验线人员与放线人员同等重要，在验线过程中验线方法要与放线方法不相关，实行不同方法进行检查，这样才能确保放线点位的可靠性和精度，然后交付监理验线。三级校核的基本原则，决不能缺少其中任何一项。 测量施工放线的关系图2.3 仪器的准备根据本工程的情况，配备先进的测量仪器，集中光学、微电子、通信联络、计算机等技术。仪器名称型号及精度数量用 途拓扑康全站仪GTS332,±2″，2mm1 台平面控制网、定位测量电子经纬仪DJD2，±2″1 台轴线投测光学经纬仪J2-1，±2″2 台细部尺寸线电子水准仪DL-101C,±0.4mm1 台高程控制测量普通水准仪DZS3-1,±2.5mm3 台楼层水平测量光学垂准仪VS-A1 1/2000001 台竖向轴线投测（天顶天底两用）50 米钢尺、5 米塔尺、对讲机、电脑等若干作为辅助工具设备在使用前必须按《计量法》的规定送到有资质的检定单位进行检验于校正，并取得检定合格证书。2.4 定位依据的校测1、定位依据桩（红线）的校核：对甲方提供的定位依据桩的坐标进行内业坐标计算，得出其边长 D、内夹角 β。计算后并实地对场地内的定位依据桩进行校测，合格后作为工程定位的依据。2、水准点的校测...
