北京某工程护坡桩施工技术

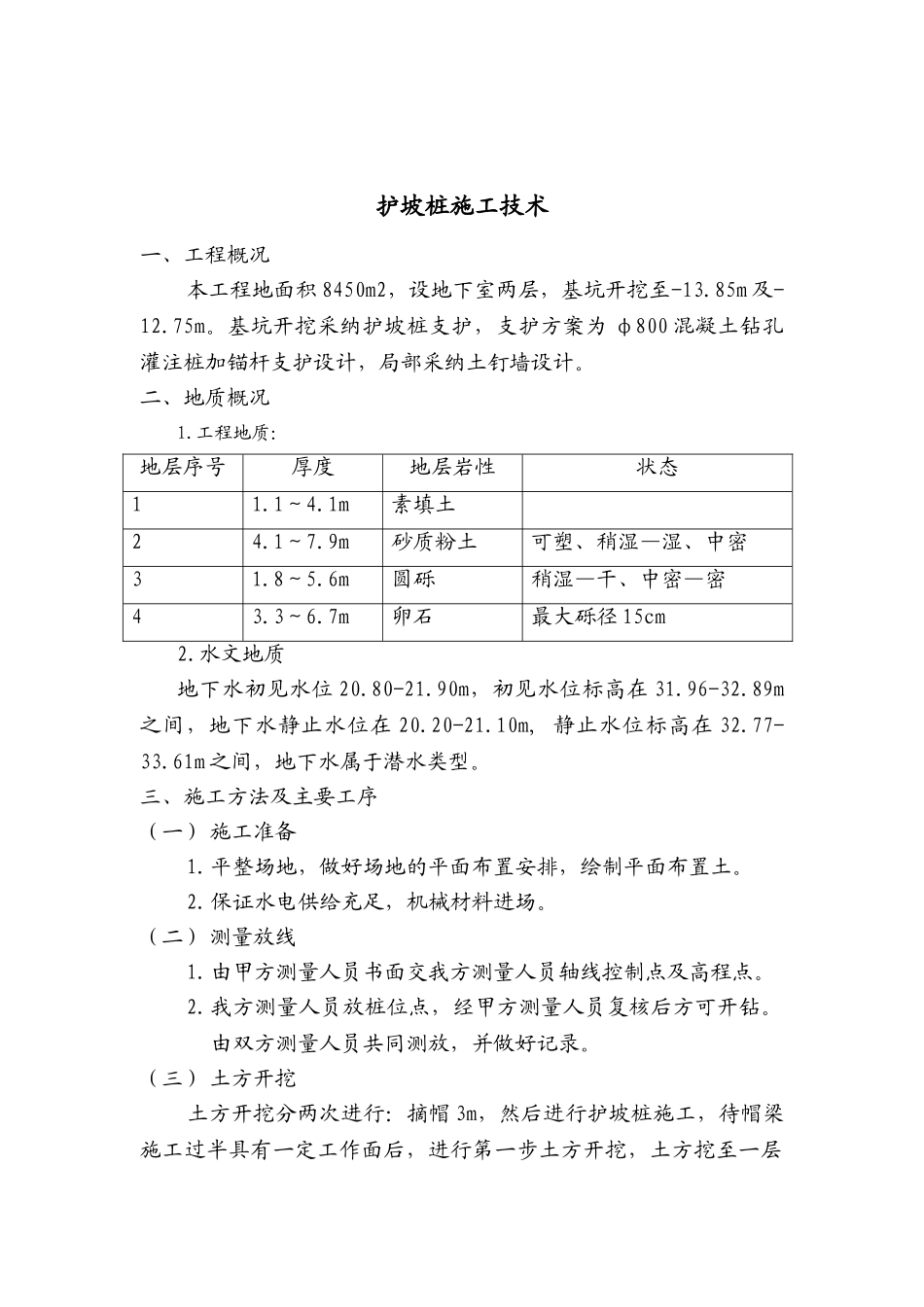

护坡桩施工技术一、工程概况本工程地面积 8450m2，设地下室两层，基坑开挖至-13.85m 及-12.75m。基坑开挖采纳护坡桩支护，支护方案为 φ800 混凝土钻孔灌注桩加锚杆支护设计，局部采纳土钉墙设计。二、地质概况1.工程地质：地层序号厚度地层岩性状态11.1～4.1m素填土24.1～7.9m砂质粉土可塑、稍湿—湿、中密31.8～5.6m圆砾稍湿—干、中密—密43.3～6.7m卵石最大砾径 15cm2.水文地质地下水初见水位 20.80-21.90m，初见水位标高在 31.96-32.89m之间，地下水静止水位在 20.20-21.10m, 静止水位标高在 32.77-33.61m 之间，地下水属于潜水类型。三、施工方法及主要工序（一） 施工准备1.平整场地，做好场地的平面布置安排，绘制平面布置土。2.保证水电供给充足，机械材料进场。（二） 测量放线1.由甲方测量人员书面交我方测量人员轴线控制点及高程点。2.我方测量人员放桩位点，经甲方测量人员复核后方可开钻。由双方测量人员共同测放，并做好记录。（三） 土方开挖土方开挖分两次进行：摘帽 3m，然后进行护坡桩施工，待帽梁施工过半具有一定工作面后，进行第一步土方开挖，土方挖至一层锚位下５０ｃｍ（—５．５ｍ）开始锚杆施工，此时锚杆施工同土方挖运同时进行，交叉作业。锚杆预拉后，即可进行第二步土方开挖，第二层挖至基底设计标高以上，人工清底。（四） 护坡桩施工钻机进场后首先进行试孔，以确定现场地质条件是否与地质报告相符，以及是否需要调整设计方案并探明地下水情况。1.长（短）螺旋成孔施工摘帽后，施工场地需平整坚实，钻孔机就位，调平机身，钻头对准事先放好的桩位点钻进。2.钢筋笼制作钢筋笼现场绑扎成型，钢筋接头采纳对焊。严格根据设计图纸要求和施工法律规范进行。3.混凝土灌注桩混凝土灌注直接用混凝土罐车通过漏斗注入孔内，距孔口 4m以上必须振捣，混凝土塌落度在 12-16cm 之间。混凝土标号 C25.（五）帽梁施工待钻孔桩完成一定数量后，进行帽梁施工，帽梁施工前将桩顶浮浆凿净并抹一次水泥浆。钢筋绑扎参照设计图纸。槽内测支护钢模板，外侧采纳土模。(六)锚杆施工:1.钻孔待锚杆施工场地平整后，锚杆机进场，调整好角度，对准孔位中心开始钻进，成孔后进行下步工序。2.钢筋笼:杆体主筋采纳单面搭接焊，搭接长度为 lOd 杆体中间插入塑料管，配筋详见设计计算书。3．注浆:胶泥封口后，注水泥浆，水灰比 1:0.6 分两次注浆，二次注浆间隔时间在 2-4 小时之间，注浆压力不小于 0,5MPa，第一次注浆...
