北京某工程栓钉焊接技术交底

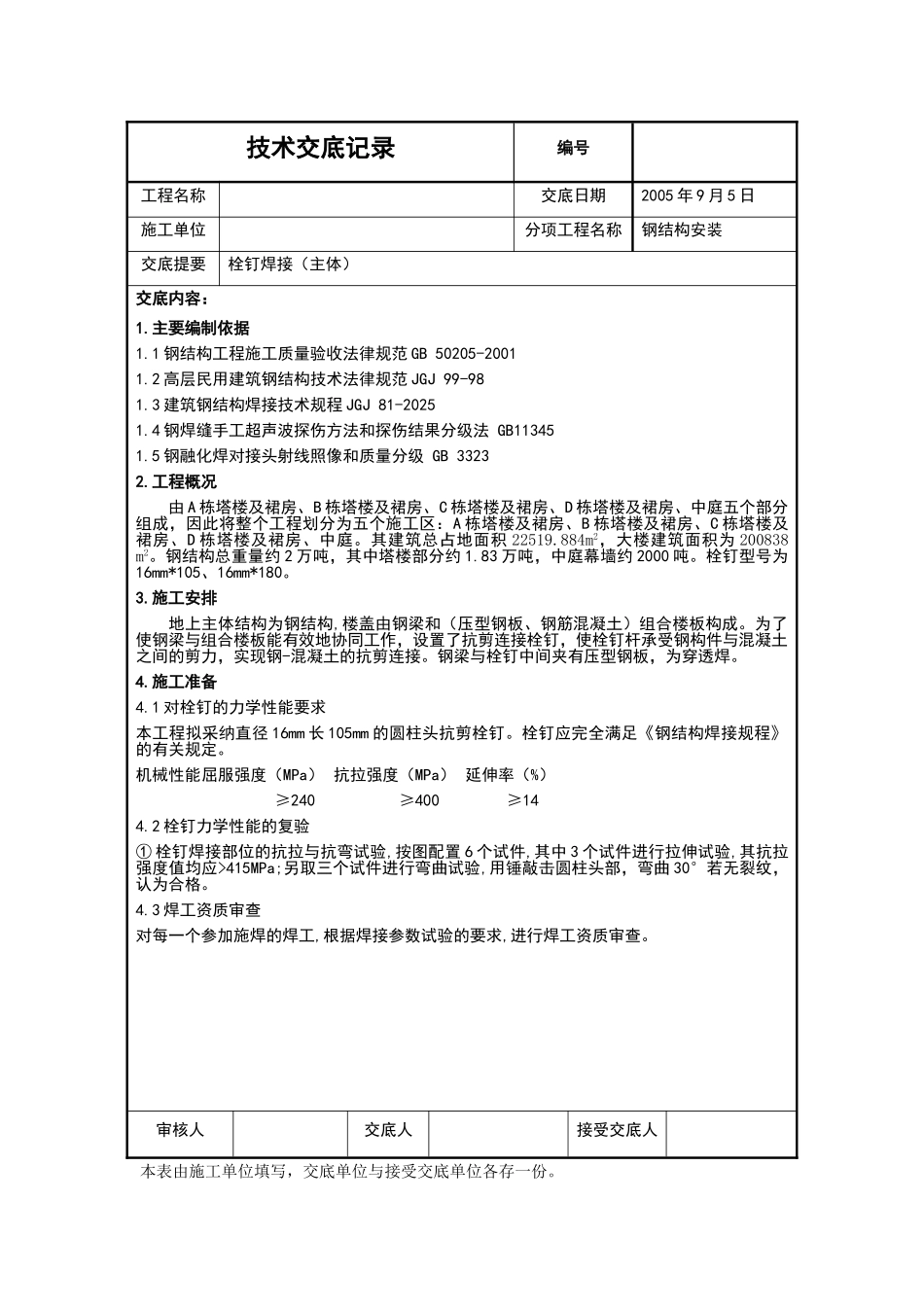

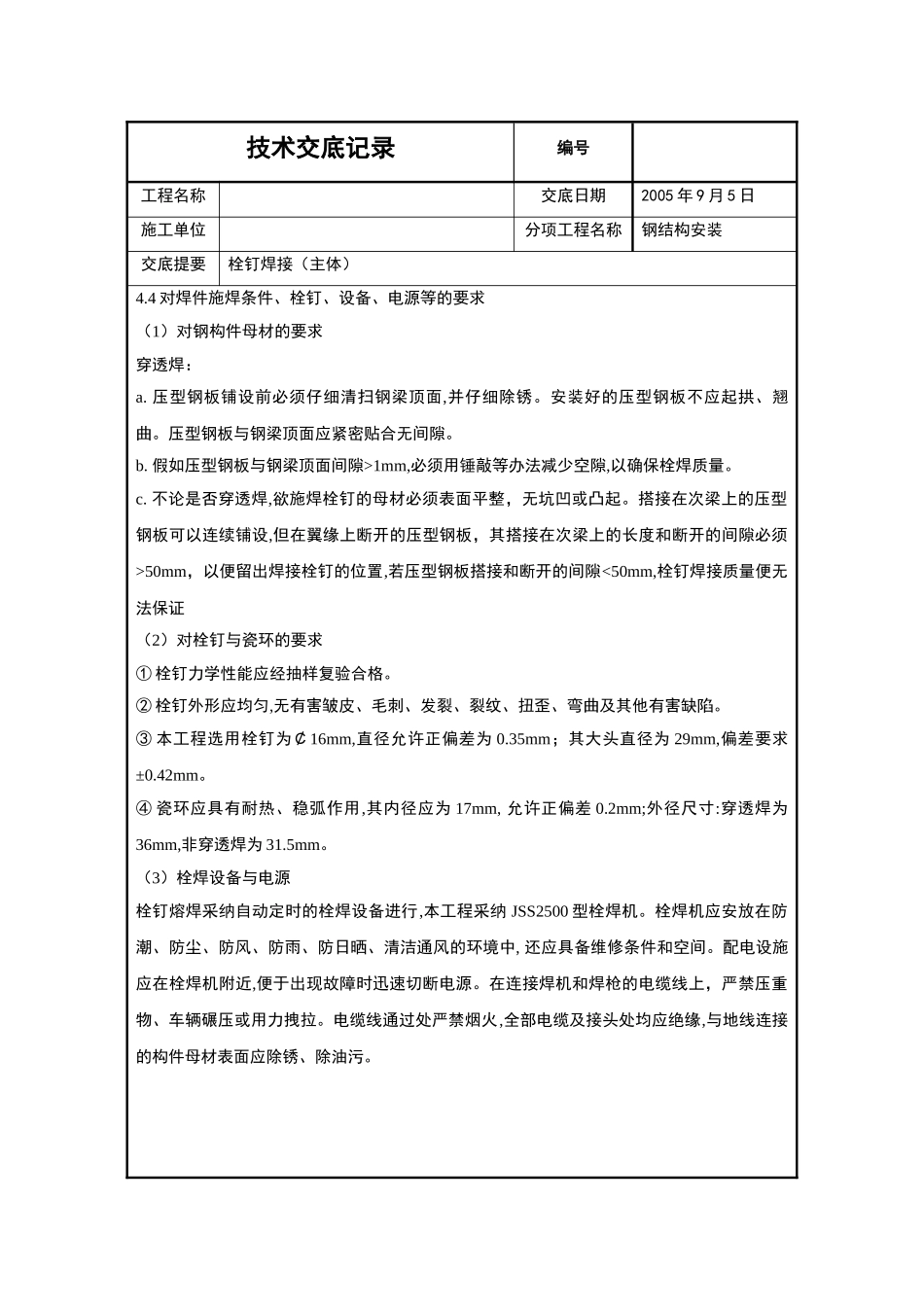

技术交底记录 编号工程名称交底日期2005 年 9 月 5 日施工单位分项工程名称钢结构安装交底提要栓钉焊接（主体）交底内容：1.主要编制依据1.1 钢结构工程施工质量验收法律规范 GB 50205-20011.2 高层民用建筑钢结构技术法律规范 JGJ 99-981.3 建筑钢结构焊接技术规程 JGJ 81-20251.4 钢焊缝手工超声波探伤方法和探伤结果分级法 GB113451.5 钢融化焊对接头射线照像和质量分级 GB 33232.工程概况由 A 栋塔楼及裙房、B 栋塔楼及裙房、C 栋塔楼及裙房、D 栋塔楼及裙房、中庭五个部分组成，因此将整个工程划分为五个施工区：A 栋塔楼及裙房、B 栋塔楼及裙房、C 栋塔楼及裙房、D 栋塔楼及裙房、中庭。其建筑总占地面积 22519.884m2，大楼建筑面积为 200838 m2。钢结构总重量约 2 万吨，其中塔楼部分约 1.83 万吨，中庭幕墙约 2000 吨。栓钉型号为16mm*105、16mm*180。3.施工安排地上主体结构为钢结构,楼盖由钢梁和（压型钢板、钢筋混凝土）组合楼板构成。为了使钢梁与组合楼板能有效地协同工作，设置了抗剪连接栓钉，使栓钉杆承受钢构件与混凝土之间的剪力，实现钢-混凝土的抗剪连接。钢梁与栓钉中间夹有压型钢板，为穿透焊。4.施工准备4.1 对栓钉的力学性能要求本工程拟采纳直径 16mm 长 105mm 的圆柱头抗剪栓钉。栓钉应完全满足《钢结构焊接规程》的有关规定。机械性能屈服强度（MPa） 抗拉强度（MPa） 延伸率（%） ≥240 ≥400 ≥144.2 栓钉力学性能的复验① 栓钉焊接部位的抗拉与抗弯试验,按图配置 6 个试件,其中 3 个试件进行拉伸试验,其抗拉强度值均应>415MPa;另取三个试件进行弯曲试验,用锤敲击圆柱头部，弯曲 30°若无裂纹，认为合格。4.3 焊工资质审查 对每一个参加施焊的焊工,根据焊接参数试验的要求,进行焊工资质审查。审核人交底人接受交底人本表由施工单位填写，交底单位与接受交底单位各存一份。技术交底记录 编号工程名称交底日期2005 年 9 月 5 日施工单位分项工程名称钢结构安装交底提要栓钉焊接（主体）4.4 对焊件施焊条件、栓钉、设备、电源等的要求（1）对钢构件母材的要求穿透焊：a. 压型钢板铺设前必须仔细清扫钢梁顶面,并仔细除锈。安装好的压型钢板不应起拱、翘曲。压型钢板与钢梁顶面应紧密贴合无间隙。b. 假如压型钢板与钢梁顶面间隙>1mm,必须用锤敲等办法减少空隙,以确保栓焊质量。c. 不论是否穿透焊,欲施焊栓钉的母材必须表面平整，无坑凹或凸起。搭接在...
