北京热力外线及热力站施工组织设计

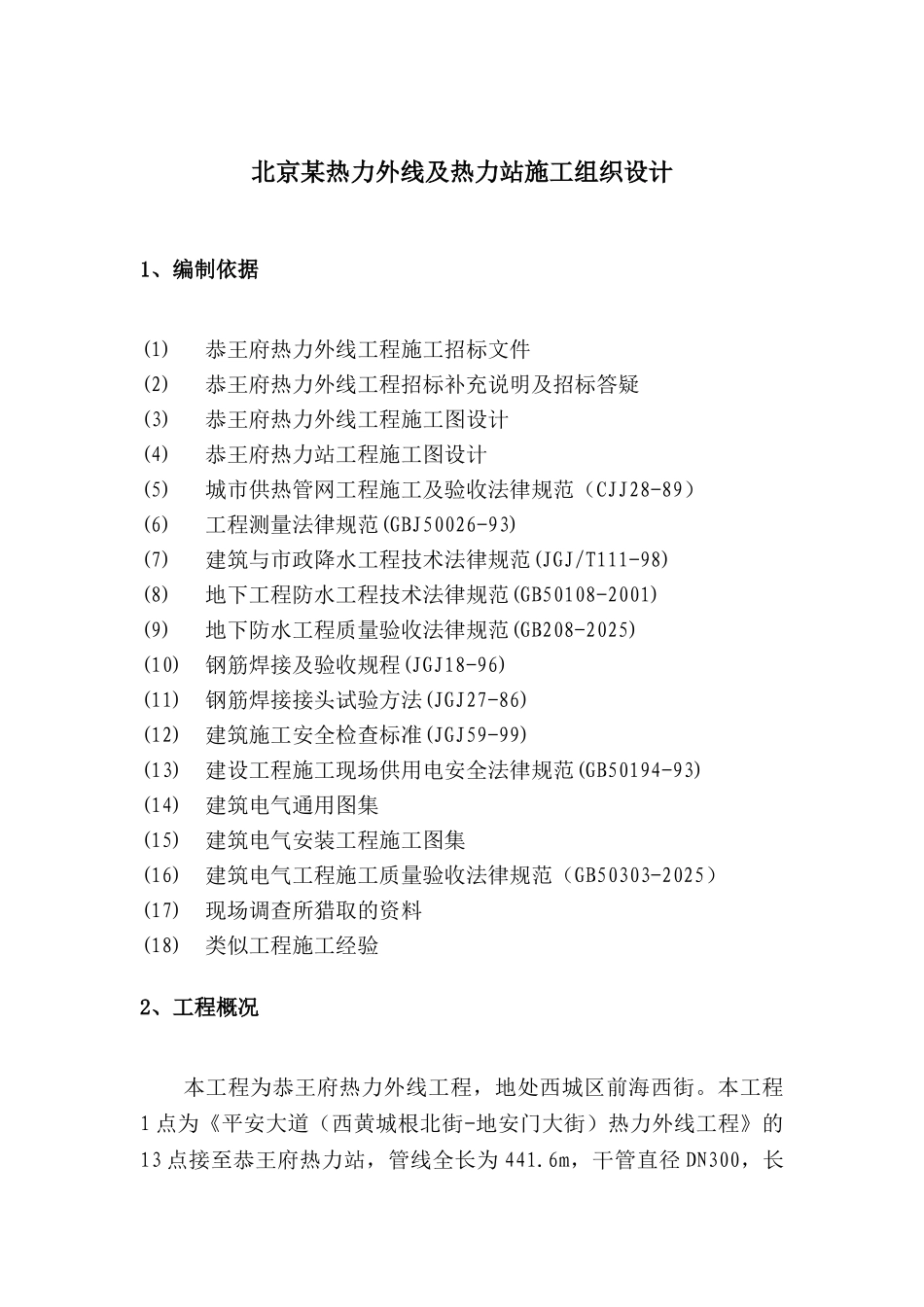

北京某热力外线及热力站施工组织设计1、编制依据(1)恭王府热力外线工程施工招标文件(2)恭王府热力外线工程招标补充说明及招标答疑(3)恭王府热力外线工程施工图设计(4)恭王府热力站工程施工图设计(5)城市供热管网工程施工及验收法律规范（CJJ28-89）(6)工程测量法律规范(GBJ50026-93)(7)建筑与市政降水工程技术法律规范(JGJ/T111-98)(8)地下工程防水工程技术法律规范(GB50108-2001)(9)地下防水工程质量验收法律规范(GB208-2025)(10)钢筋焊接及验收规程(JGJ18-96)(11)钢筋焊接接头试验方法(JGJ27-86)(12)建筑施工安全检查标准(JGJ59-99)(13)建设工程施工现场供用电安全法律规范(GB50194-93)(14)建筑电气通用图集(15)建筑电气安装工程施工图集(16)建筑电气工程施工质量验收法律规范（GB50303-2025）(17)现场调查所猎取的资料(18)类似工程施工经验2、工程概况本工程为恭王府热力外线工程，地处西城区前海西街。本工程1 点为《平安大道（西黄城根北街-地安门大街）热力外线工程》的13 点接至恭王府热力站，管线全长为 441.6m，干管直径 DN300，长117.8m；分支管直径 DN200，长 323.8m。1～3 点为暗挖敷设，3～13点为直埋敷设。地沟内采纳自然补偿，直埋段采纳波纹管补偿结合自然补偿。保温方式为地沟及小室内采纳膨胀珍珠岩瓦保温，无机富锌底漆和聚氨脂面漆防腐。本工程全线直埋段设一个报警回路。热力站供热面积 18500 m2，总供热负荷 9126kw，热力站面积约120m2。站内共设三个系统：采暖系统，空调系统和生活热水系统。采暖系统热负荷 7000kw，空调系统热负荷为 1506kw，均采纳膨胀水箱定压。一次水温：125/65℃（冬季）70/40℃（夏季）；二次采暖水：85/60℃（冬季）65/55℃（夏季）；二次生活热水：55/12℃。采暖系统和空调系统均采纳板式换热器，生活热水系统为即热容积式换热器。3、工程分析3.1 保证地面交通是施工难点之一本工程起点 1＃点为《平安大道（西黄城根北街地安门大街）热力外线工程》的 13＃点。1＃～3＃段位于平安大道的热力管线正下方，1＃～3＃点为暗挖施工，在施工中必须保证平安大道的交通正常通行。另外 3＃～13＃段位于前海西街，是老北京城区的居民区，也是北京市胡同游的重点位置之一，施工时应保证正常的交通秩序，以确保尽量减少对居民日常生活的影响。3.2 现况管线的保护是本工程的重点之一根据现场调查，新建管线与现况市政管线存在交叉现象，在正式施工前必须实行物探等措施对施工范围内的地下管线进...
