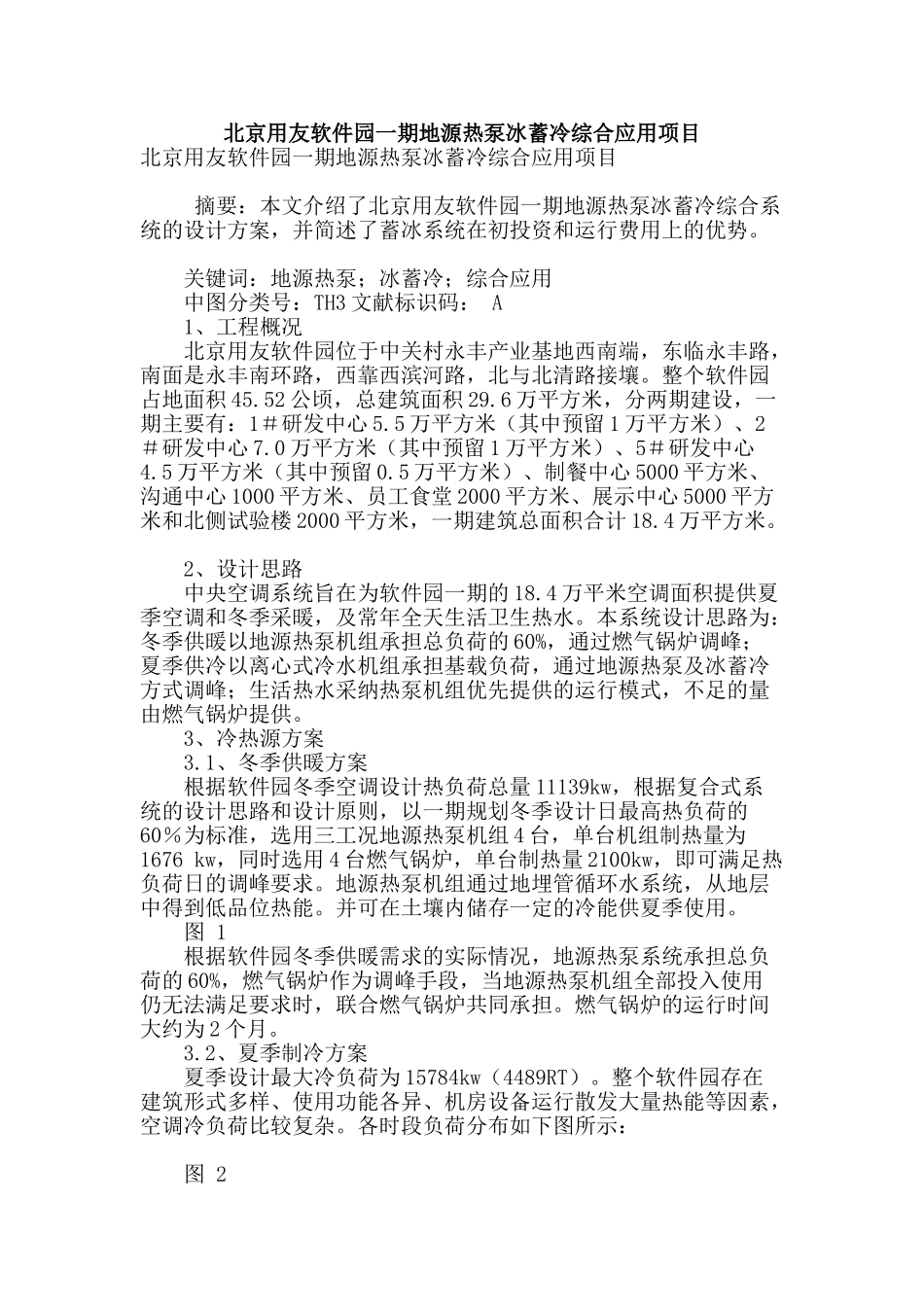

北京用友软件园一期地源热泵冰蓄冷综合应用项目北京用友软件园一期地源热泵冰蓄冷综合应用项目 摘要：本文介绍了北京用友软件园一期地源热泵冰蓄冷综合系统的设计方案，并简述了蓄冰系统在初投资和运行费用上的优势。 关键词：地源热泵；冰蓄冷；综合应用 中图分类号：TH3 文献标识码： A 1、工程概况 北京用友软件园位于中关村永丰产业基地西南端，东临永丰路，南面是永丰南环路，西靠西滨河路，北与北清路接壤。整个软件园占地面积 45.52 公顷，总建筑面积 29.6 万平方米，分两期建设，一期主要有：1＃研发中心 5.5 万平方米（其中预留 1 万平方米）、2＃研发中心 7.0 万平方米（其中预留 1 万平方米）、5＃研发中心4.5 万平方米（其中预留 0.5 万平方米）、制餐中心 5000 平方米、沟通中心 1000 平方米、员工食堂 2000 平方米、展示中心 5000 平方米和北侧试验楼 2000 平方米，一期建筑总面积合计 18.4 万平方米。 2、设计思路 中央空调系统旨在为软件园一期的 18.4 万平米空调面积提供夏季空调和冬季采暖，及常年全天生活卫生热水。本系统设计思路为：冬季供暖以地源热泵机组承担总负荷的 60%，通过燃气锅炉调峰；夏季供冷以离心式冷水机组承担基载负荷，通过地源热泵及冰蓄冷方式调峰；生活热水采纳热泵机组优先提供的运行模式，不足的量由燃气锅炉提供。 3、冷热源方案 3.1、冬季供暖方案 根据软件园冬季空调设计热负荷总量 11139kw，根据复合式系统的设计思路和设计原则，以一期规划冬季设计日最高热负荷的60％为标准，选用三工况地源热泵机组 4 台，单台机组制热量为1676 kw，同时选用 4 台燃气锅炉，单台制热量 2100kw，即可满足热负荷日的调峰要求。地源热泵机组通过地埋管循环水系统，从地层中得到低品位热能。并可在土壤内储存一定的冷能供夏季使用。 图 1 根据软件园冬季供暖需求的实际情况，地源热泵系统承担总负荷的 60%，燃气锅炉作为调峰手段，当地源热泵机组全部投入使用仍无法满足要求时，联合燃气锅炉共同承担。燃气锅炉的运行时间大约为 2 个月。 3.2、夏季制冷方案 夏季设计最大冷负荷为 15784kw（4489RT）。整个软件园存在建筑形式多样、使用功能各异、机房设备运行散发大量热能等因素，空调冷负荷比较复杂。各时段负荷分布如下图所示： 图 2 根据上述负荷分布图可以看出本项目的冷负荷结构，负荷集中在 8：00—21：00，13 小时运行期间电力高峰段为 6 ...
