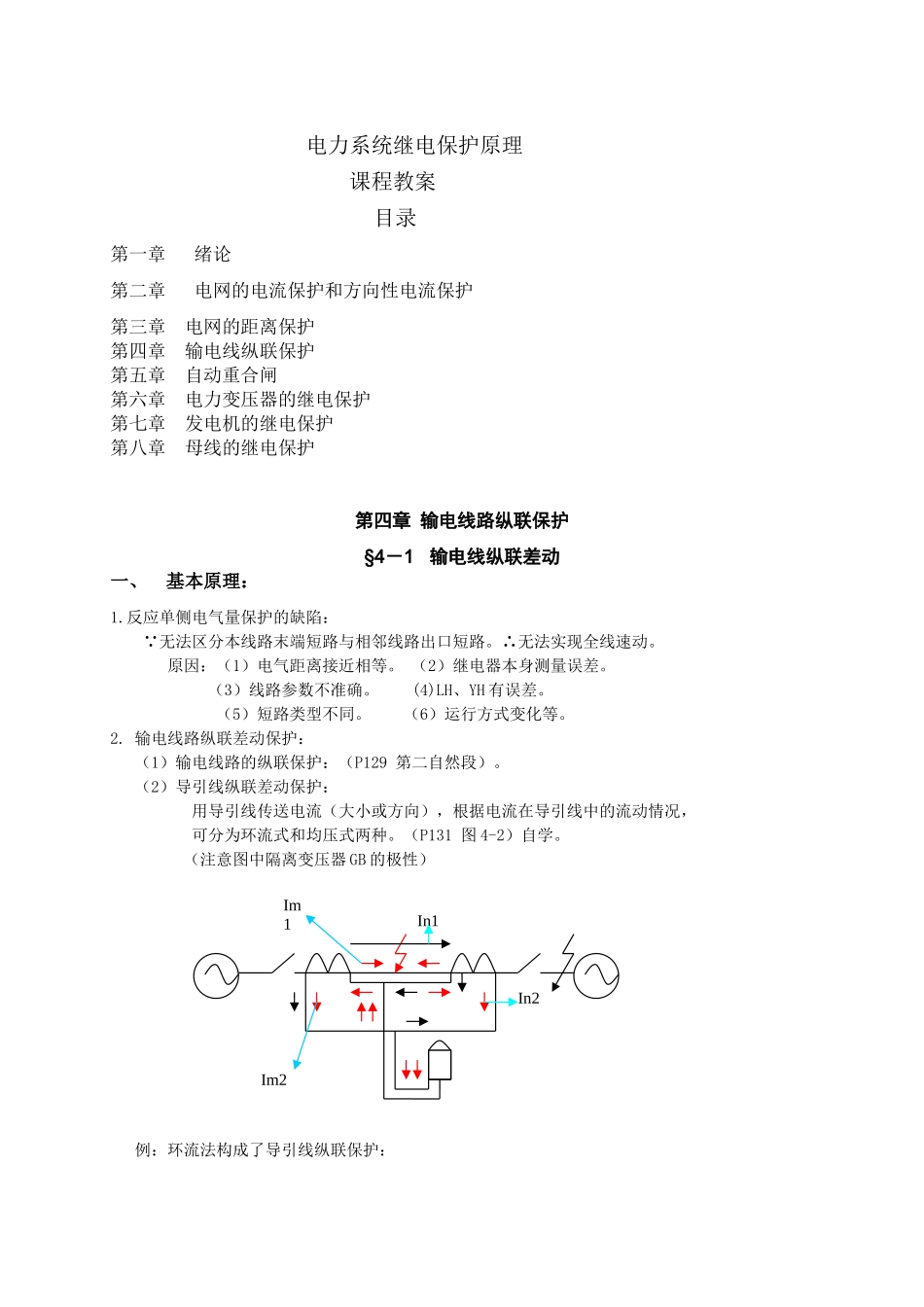

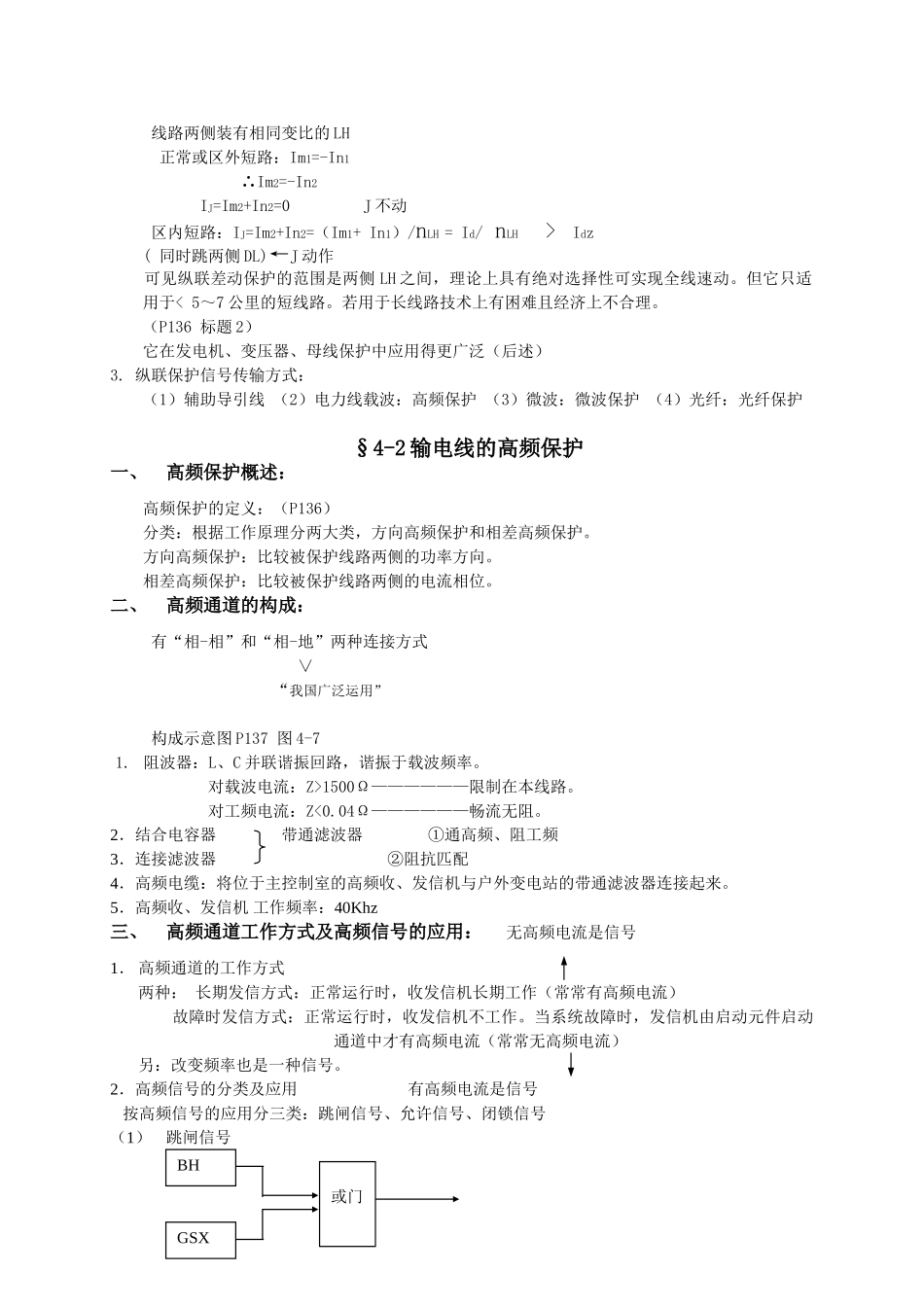

电力系统继电保护原理课程教案目录第一章绪论第二章电网的电流保护和方向性电流保护第三章电网的距离保护第四章输电线纵联保护第五章自动重合闸第六章电力变压器的继电保护第七章发电机的继电保护第八章母线的继电保护第四章 输电线路纵联保护§4－1 输电线纵联差动一、基本原理：1.反应单侧电气量保护的缺陷： 无法区分本线路末端短路与相邻线路出口短路。∴无法实现全线速动。 原因：（1）电气距离接近相等。 （2）继电器本身测量误差。（3）线路参数不准确。 (4)LH、YH 有误差。 （5）短路类型不同。 （6）运行方式变化等。2. 输电线路纵联差动保护： （1）输电线路的纵联保护：（P129 第二自然段）。 （2）导引线纵联差动保护： 用导引线传送电流（大小或方向），根据电流在导引线中的流动情况，可分为环流式和均压式两种。（P131 图 4-2）自学。（注意图中隔离变压器 GB 的极性）例：环流法构成了导引线纵联保护： IIn1Im2In2Im1 线路两侧装有相同变比的 LH 正常或区外短路：Im1=-In1 ∴Im2=-In2 IJ=Im2+In2=0 J 不动 区内短路：IJ=Im2+In2=（Im1+ In1）/nLH = Id/ nLH > Idz ( 同时跳两侧 DL)←J 动作 可见纵联差动保护的范围是两侧 LH 之间，理论上具有绝对选择性可实现全线速动。但它只适用于< 5～7 公里的短线路。若用于长线路技术上有困难且经济上不合理。（P136 标题 2）它在发电机、变压器、母线保护中应用得更广泛（后述）3. 纵联保护信号传输方式： （1）辅助导引线 （2）电力线载波：高频保护 （3）微波：微波保护 （4）光纤：光纤保护 §4-2 输电线的高频保护一、高频保护概述：高频保护的定义：（P136）分类：根据工作原理分两大类，方向高频保护和相差高频保护。方向高频保护：比较被保护线路两侧的功率方向。相差高频保护：比较被保护线路两侧的电流相位。二、高频通道的构成： 有“相-相”和“相-地”两种连接方式∨ “我国广泛运用” 构成示意图 P137 图 4-71. 阻波器：L、C 并联谐振回路，谐振于载波频率。 对载波电流：Z>1500Ω——————限制在本线路。 对工频电流：Z<0.04Ω——————畅流无阻。2．结合电容器 带通滤波器 ①通高频、阻工频3．连接滤波器 ②阻抗匹配4．高频电缆：将位于主控制室的高频收、发信机与户外变电站的带通滤波器连接起来。5．高频收、发信机 工作频率：40Khz三、高频通道工作方式及高频信号的应用： 无高频电流是信号 1...
