单向连续板的最优板厚VIP专享

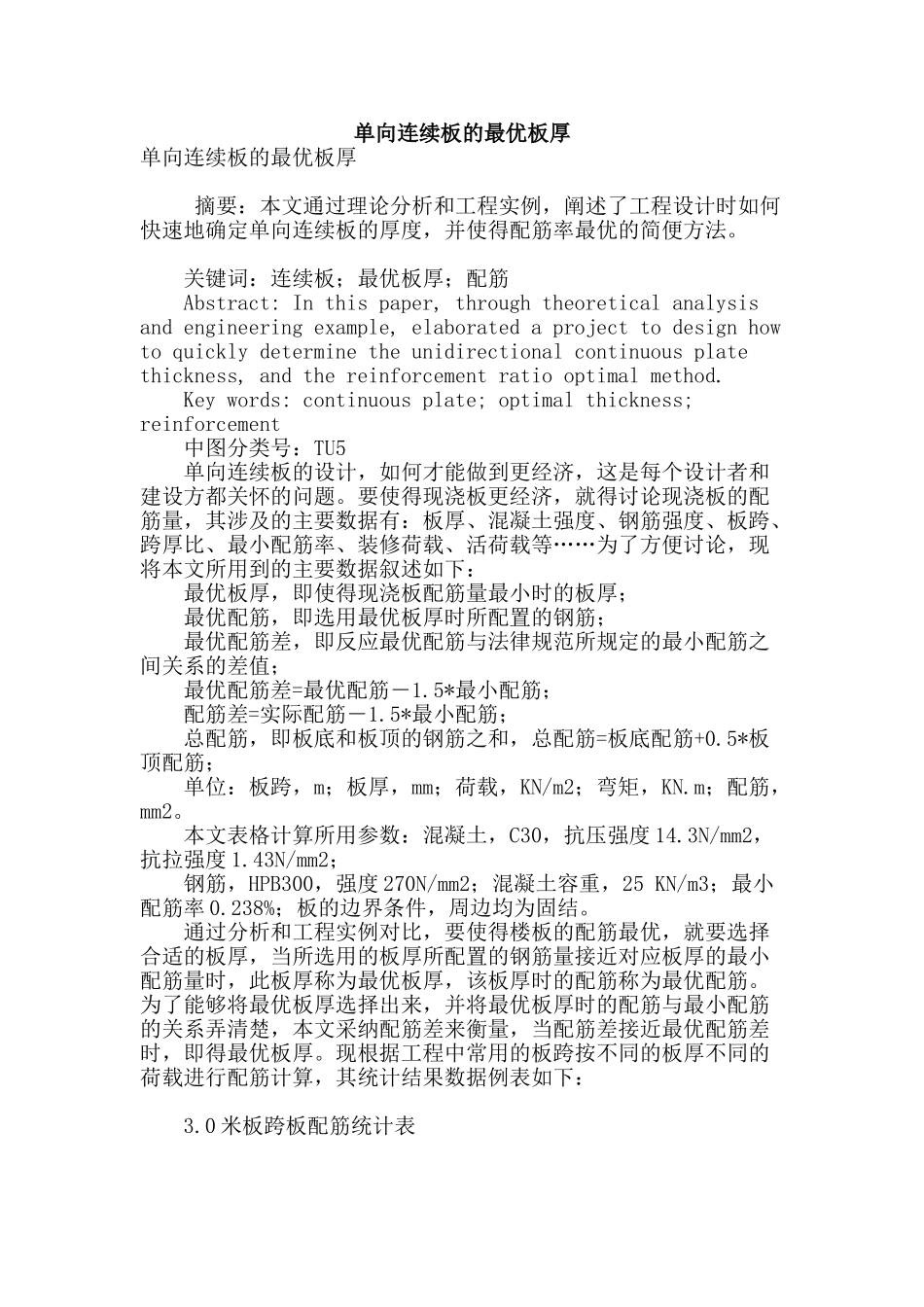

单向连续板的最优板厚单向连续板的最优板厚 摘要：本文通过理论分析和工程实例，阐述了工程设计时如何快速地确定单向连续板的厚度，并使得配筋率最优的简便方法。 关键词：连续板；最优板厚；配筋 Abstract: In this paper, through theoretical analysis and engineering example, elaborated a project to design how to quickly determine the unidirectional continuous plate thickness, and the reinforcement ratio optimal method. Key words: continuous plate; optimal thickness; reinforcement 中图分类号：TU5 单向连续板的设计，如何才能做到更经济，这是每个设计者和建设方都关怀的问题。要使得现浇板更经济，就得讨论现浇板的配筋量，其涉及的主要数据有：板厚、混凝土强度、钢筋强度、板跨、跨厚比、最小配筋率、装修荷载、活荷载等……为了方便讨论，现将本文所用到的主要数据叙述如下： 最优板厚，即使得现浇板配筋量最小时的板厚； 最优配筋，即选用最优板厚时所配置的钢筋； 最优配筋差，即反应最优配筋与法律规范所规定的最小配筋之间关系的差值； 最优配筋差=最优配筋―1.5*最小配筋； 配筋差=实际配筋―1.5*最小配筋； 总配筋，即板底和板顶的钢筋之和，总配筋=板底配筋+0.5*板顶配筋； 单位：板跨，m；板厚，mm；荷载，KN/m2；弯矩，KN.m；配筋，mm2。 本文表格计算所用参数：混凝土，C30，抗压强度 14.3N/mm2，抗拉强度 1.43N/mm2； 钢筋，HPB300，强度 270N/mm2；混凝土容重，25 KN/m3；最小配筋率 0.238%；板的边界条件，周边均为固结。 通过分析和工程实例对比，要使得楼板的配筋最优，就要选择合适的板厚，当所选用的板厚所配置的钢筋量接近对应板厚的最小配筋量时，此板厚称为最优板厚，该板厚时的配筋称为最优配筋。为了能够将最优板厚选择出来，并将最优板厚时的配筋与最小配筋的关系弄清楚，本文采纳配筋差来衡量，当配筋差接近最优配筋差时，即得最优板厚。现根据工程中常用的板跨按不同的板厚不同的荷载进行配筋计算，其统计结果数据例表如下： 3.0 米板跨板配筋统计表 3.3 米板跨板配筋统计表 3.6 米板跨板配筋统计表 最小配筋对比及板厚选用表 通过以上统计表格分析，单向连续板的最优板厚的确定方法总结如下： 第一步，根据跨度和荷载按本文建议跨厚比初步确定板厚； 第二步，计算板底配筋和支座配筋，将板底配筋加 0.5 倍板顶配筋得...
