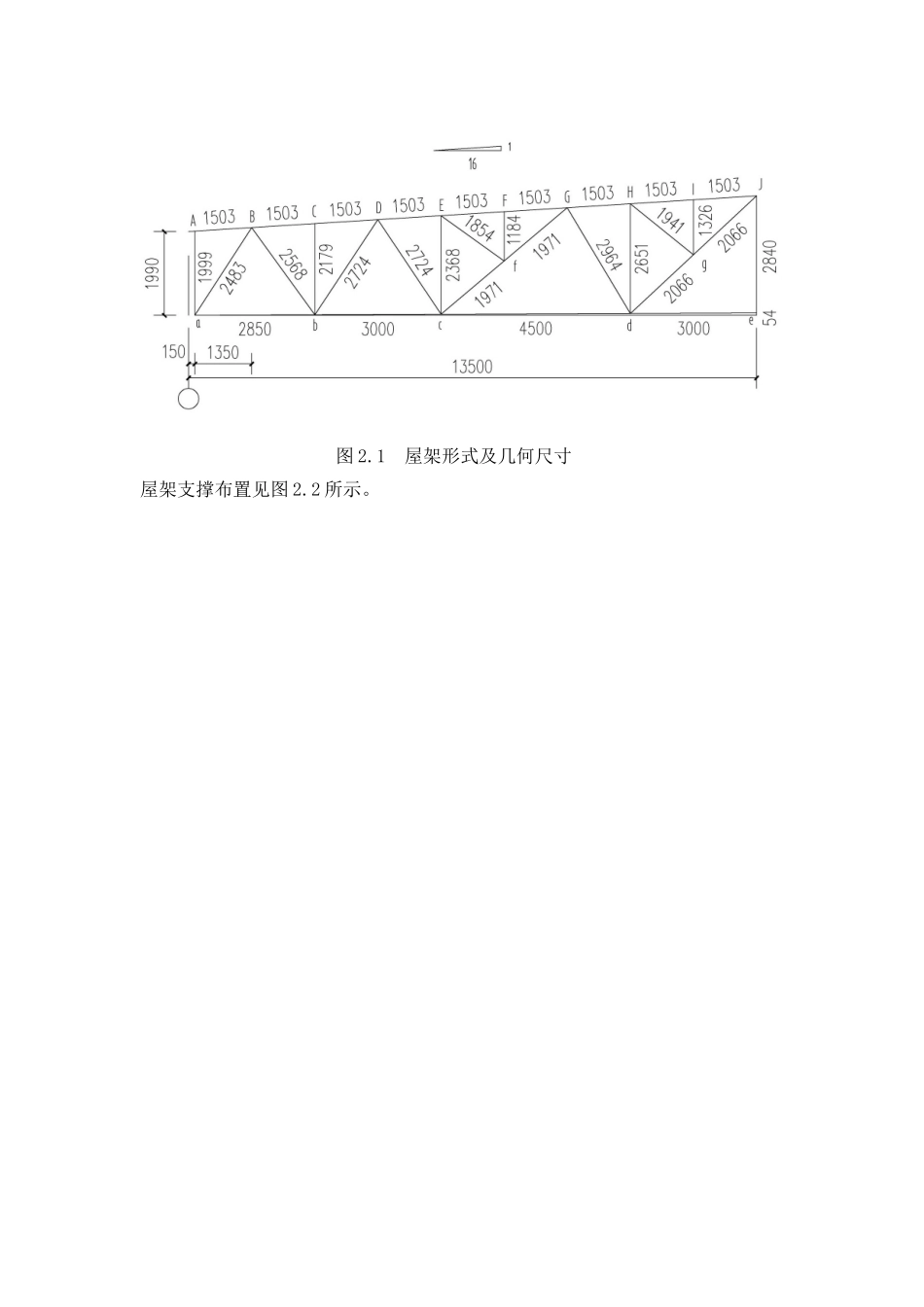

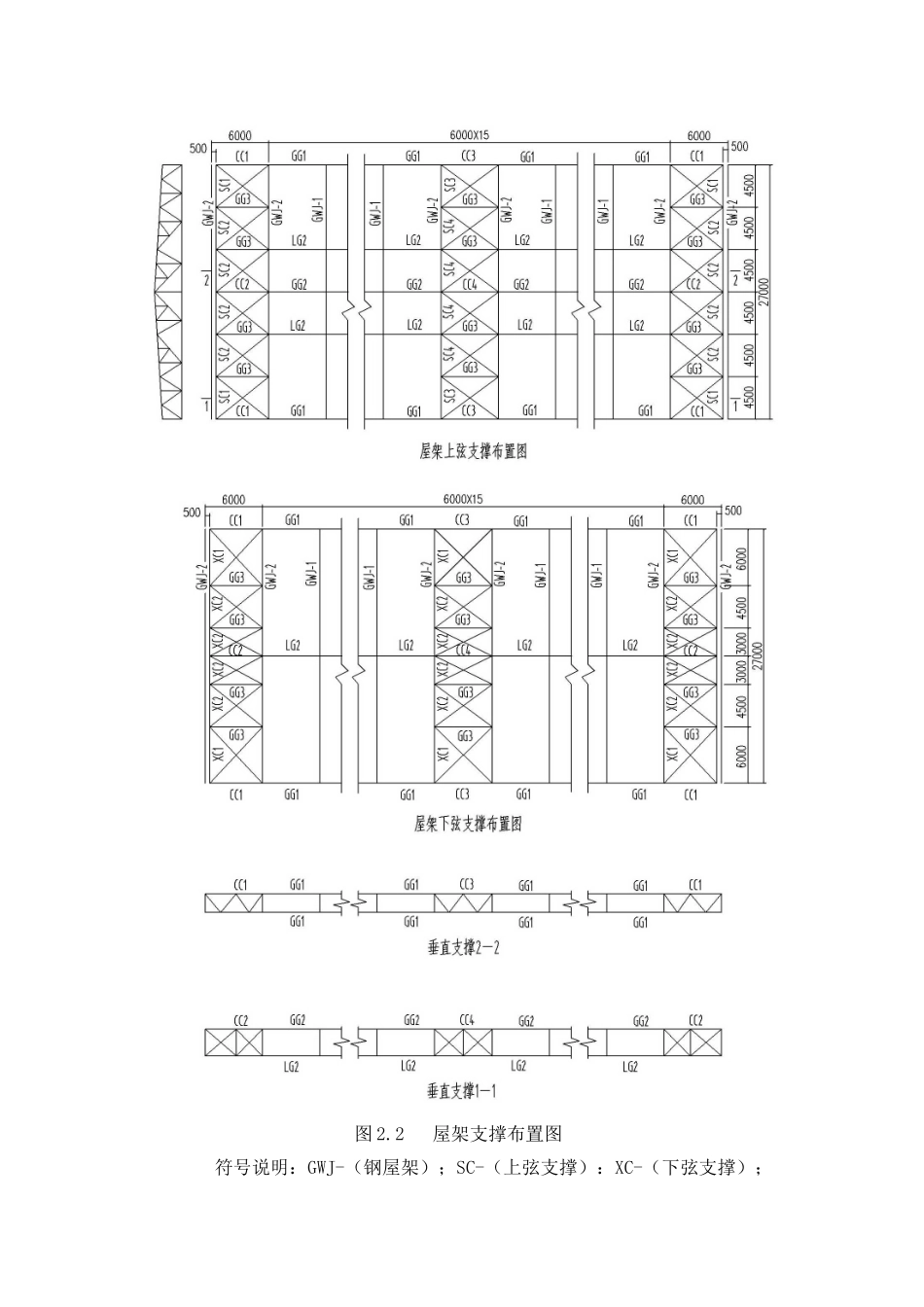

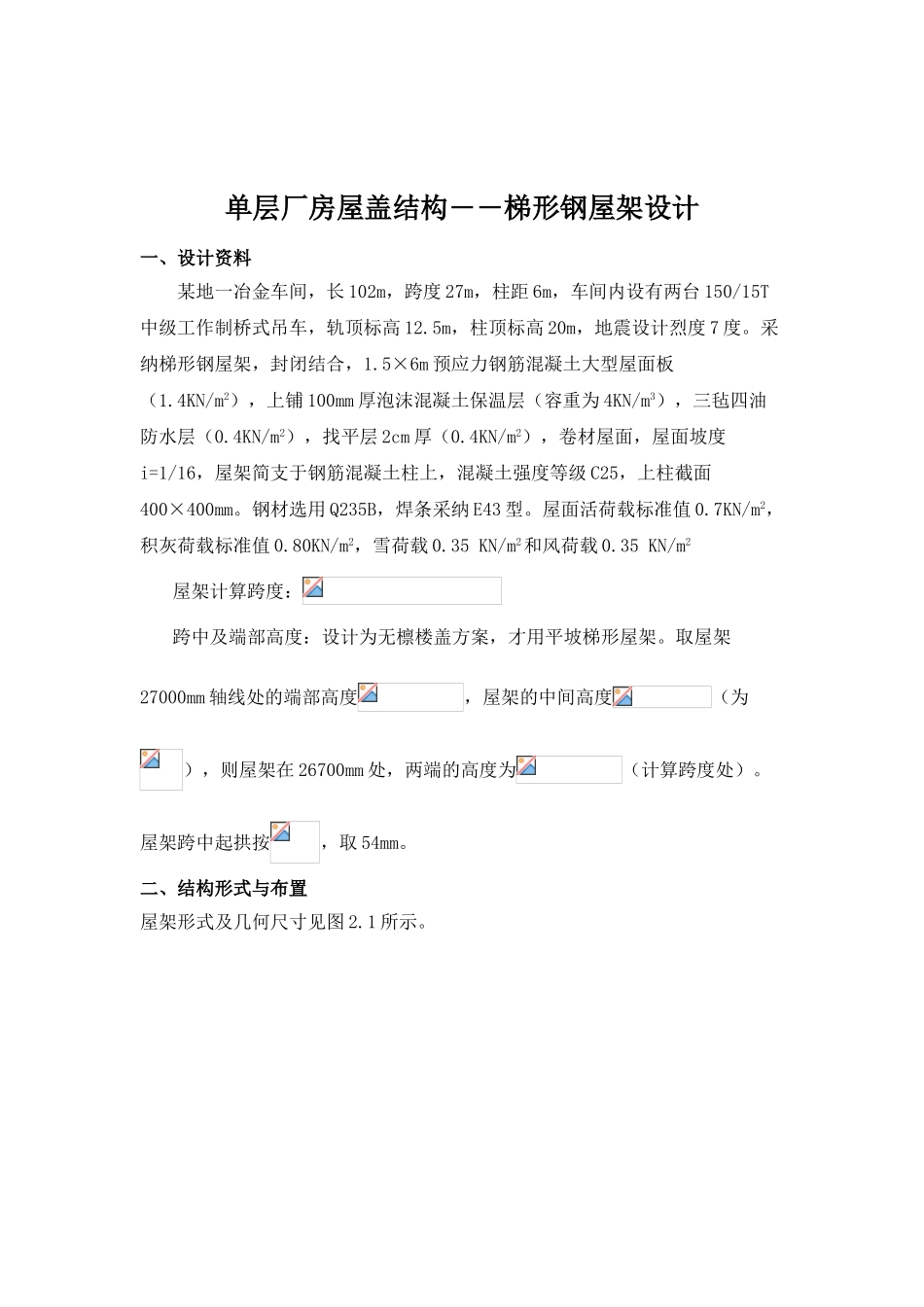

单层厂房屋盖结构――梯形钢屋架设计一、设计资料某地一冶金车间，长 102m，跨度 27m，柱距 6m，车间内设有两台 150/15T中级工作制桥式吊车，轨顶标高 12.5m，柱顶标高 20m，地震设计烈度 7 度。采纳梯形钢屋架，封闭结合，1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m2），上铺 100mm 厚泡沫混凝土保温层（容重为 4KN/m3），三毡四油防水层（0.4KN/m2），找平层 2cm 厚（0.4KN/m2），卷材屋面，屋面坡度i=1/16，屋架简支于钢筋混凝土柱上，混凝土强度等级 C25，上柱截面400×400mm。钢材选用 Q235B，焊条采纳 E43 型。屋面活荷载标准值 0.7KN/m2，积灰荷载标准值 0.80KN/m2，雪荷载 0.35 KN/m2和风荷载 0.35 KN/m2屋架计算跨度：跨中及端部高度：设计为无檩楼盖方案，才用平坡梯形屋架。取屋架27000mm 轴线处的端部高度，屋架的中间高度（为），则屋架在 26700mm 处，两端的高度为（计算跨度处）。屋架跨中起拱按，取 54mm。二、结构形式与布置屋架形式及几何尺寸见图 2.1 所示。图 2.1 屋架形式及几何尺寸屋架支撑布置见图 2.2 所示。图 2.2 屋架支撑布置图符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆）。三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。永久荷载标准值防水层（三毡四油） 0.40kN/㎡找平层（20mm 厚） 0.02×20=0.40kN/㎡保温层（100mm 厚泡沫混凝土） 0.10×4=0.40kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重 0.117+0.011×27=0.414kN/㎡总计 3.014kN/㎡可变荷载标准值屋面活荷载 0.70kN/㎡积灰荷载 0.80kN/㎡总计 1.50kN/㎡永久荷载设计值 1.35×3.014=4.0689kN/㎡（由永久荷载控制）可变荷载设计值 1.4×1.5=2.1kN/㎡2.荷载组合设计屋架时，应考虑以下三种组合：组合一 全跨永久荷载+全跨可变荷载 屋架上弦节点荷载： F=(4.0689+0.7×1.4×0.7+0.8×1.4×0.9) ×1.5×6=51.8661kN组合二 全跨永久荷载+半跨可变荷载： 屋架上弦节点荷载： kN kN组合三 全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载 屋架上弦节点荷载 kN kN屋架在上述三种荷载组合作用下的计算简图如图 3.2.1 所示：图 3.2.1 屋架荷载的三种组合情况3.内力计算采纳程序计算杆件在单位节点力作用下各杆件的内力系数，见表 1。由表内三种组合可见：组合一，对杆...
