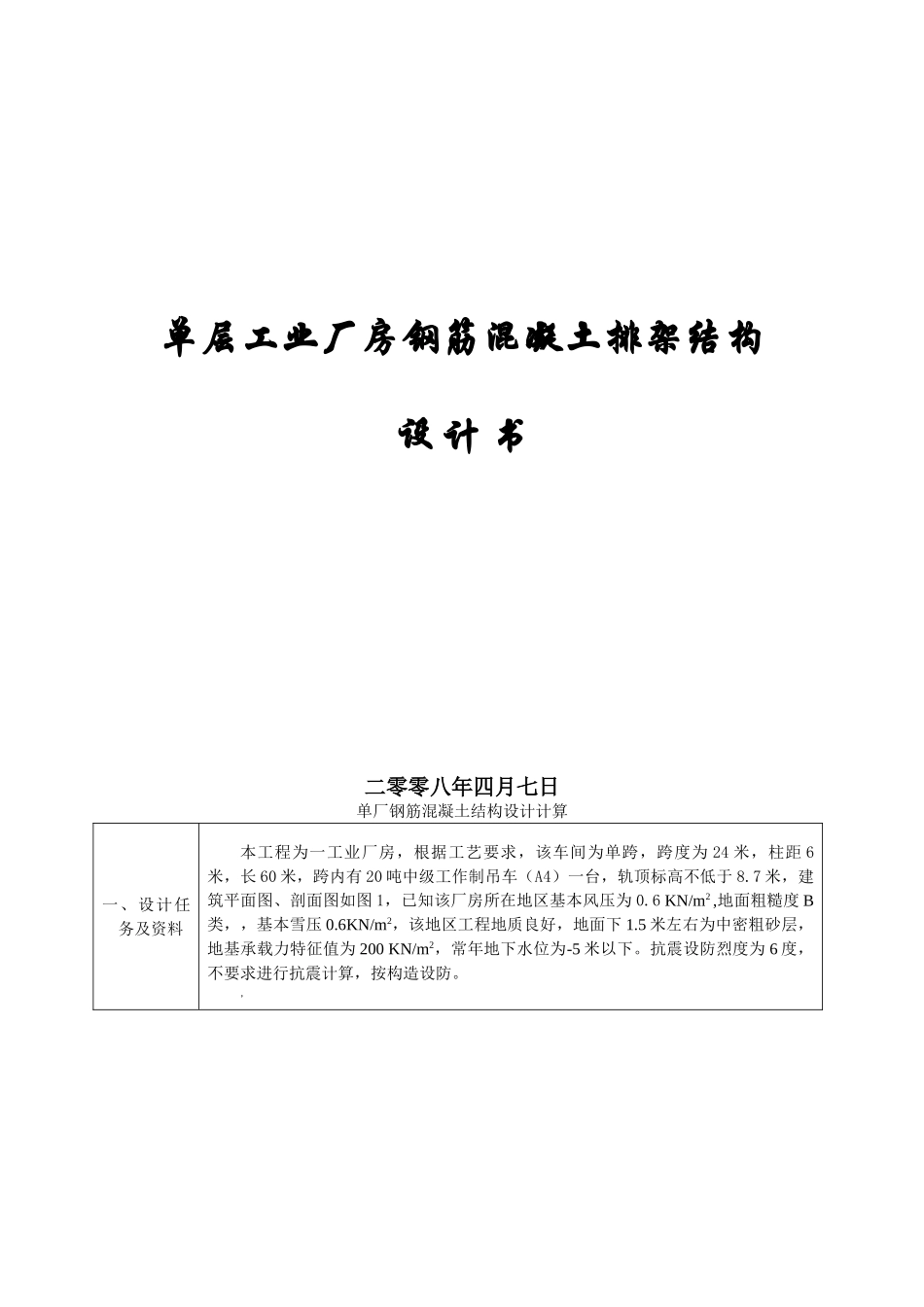

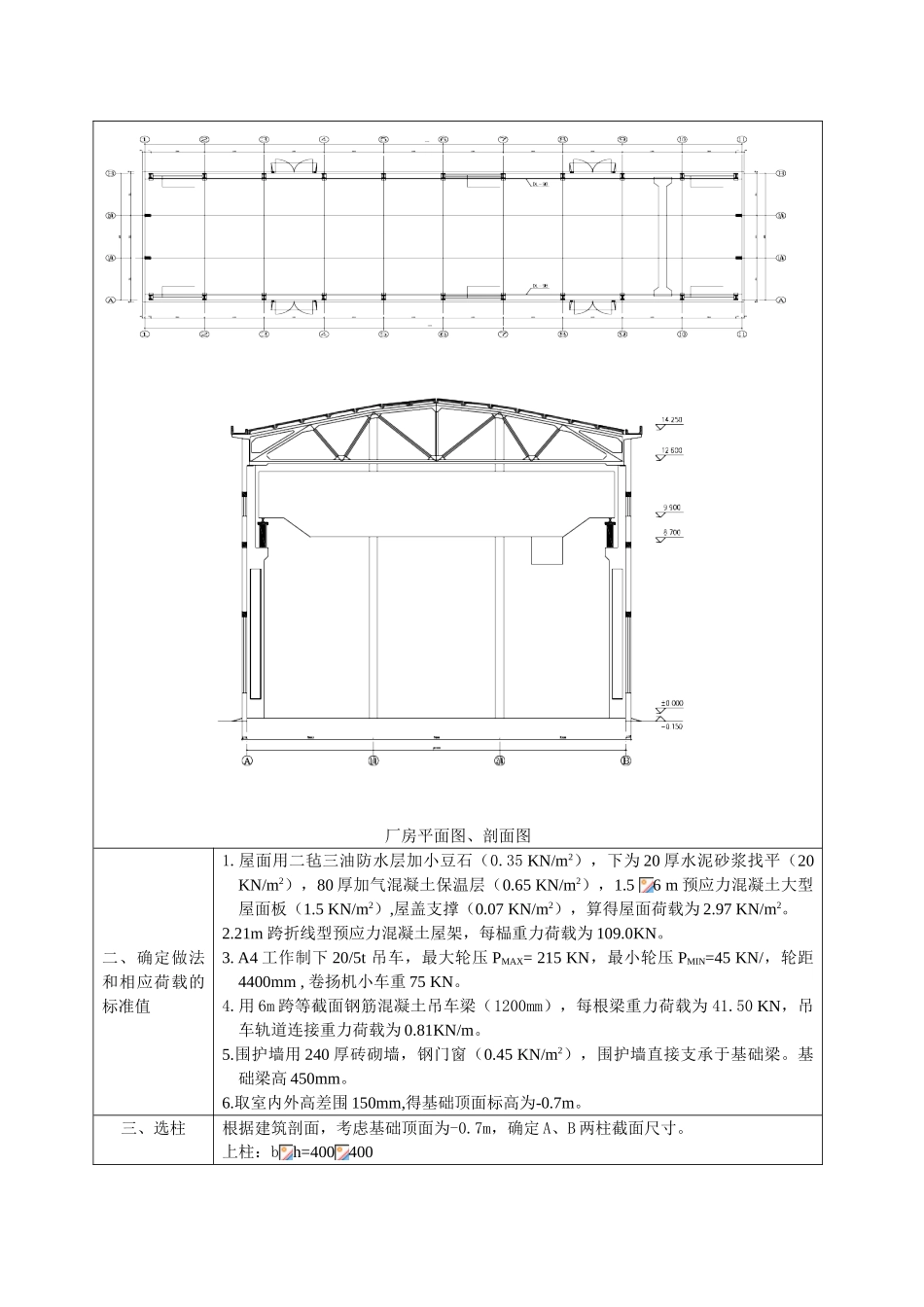

单层工业厂房钢筋混凝土排架结构设 计 书二零零八年四月七日单厂钢筋混凝土结构设计计算一、设计任务及资料本工程为一工业厂房，根据工艺要求，该车间为单跨，跨度为 24 米，柱距 6米，长 60 米，跨内有 20 吨中级工作制吊车（A4）一台，轨顶标高不低于 8.7 米，建筑平面图、剖面图如图 1，已知该厂房所在地区基本风压为 0.6 KN/m2 ,地面粗糙度 B类，，基本雪压 0.6KN/m2，该地区工程地质良好，地面下 1.5 米左右为中密粗砂层，地基承载力特征值为 200 KN/m2，常年地下水位为-5 米以下。抗震设防烈度为 6 度，不要求进行抗震计算，按构造设防。，厂房平面图、剖面图二、确定做法 和相应荷载的标准值1.屋面用二毡三油防水层加小豆石（0.35 KN/m2），下为 20 厚水泥砂浆找平（20 KN/m2），80 厚加气混凝土保温层（0.65 KN/m2），1.5 6 m 预应力混凝土大型屋面板（1.5 KN/m2）,屋盖支撑（0.07 KN/m2），算得屋面荷载为 2.97 KN/m2。2.21m 跨折线型预应力混凝土屋架，每榀重力荷载为 109.0KN。3. A4 工作制下 20/5t 吊车，最大轮压 PMAX= 215 KN，最小轮压 PMIN=45 KN/，轮距4400mm , 卷扬机小车重 75 KN。4.用 6m 跨等截面钢筋混凝土吊车梁（1200mm），每根梁重力荷载为 41.50 KN，吊车轨道连接重力荷载为 0.81KN/m。5.围护墙用 240 厚砖砌墙，钢门窗（0.45 KN/m2），围护墙直接支承于基础梁。基础梁高 450mm。6.取室内外高差围 150mm,得基础顶面标高为-0.7m。三、选柱根据建筑剖面，考虑基础顶面为-0.7m，确定 A、B 两柱截面尺寸。上柱：bh=400400下柱：bhhf=400800150排架柱参数： H=12.100m, Hu =3.90m, Hl=8.20m Au=1.6105 mm2, Iu=2.13109 mm4;Al=1.775105 mm2, Il=14.38109 mm4;= Hu / H=0.322>0.3n= Iu / Il =0.148= =0.5自重荷载： 上柱：15.6 KN 下柱：49.5KN 四、荷载计算1.屋面恒载： 2.雪荷载（屋面均布荷载不与雪荷载同时考虑，取两者中较大值，故只考虑雪荷载）： 坡屋面坡度角<25°，取＝1.0，得雪荷载标准值=0.6 KN/m2, 作用于一跨时： 3.柱自重： 4.吊车梁： 5.吊车荷载： 在 A 柱时: 横向水平荷载：20/5t 吊车一个轮子横向水平制动力 当一台 20/5t 吊车作用时 6.风荷载： 荷载汇总表荷载类型简图A 柱（）()G1=271.4 G2=69.96M1=13.57M2=48.52雪荷载G1=36.51M1=1.83M2=9.13吊车竖向荷载Dmax在 ADmax=258.00Dmin=56.25...
