南京市某教学楼工程监理旁站方案

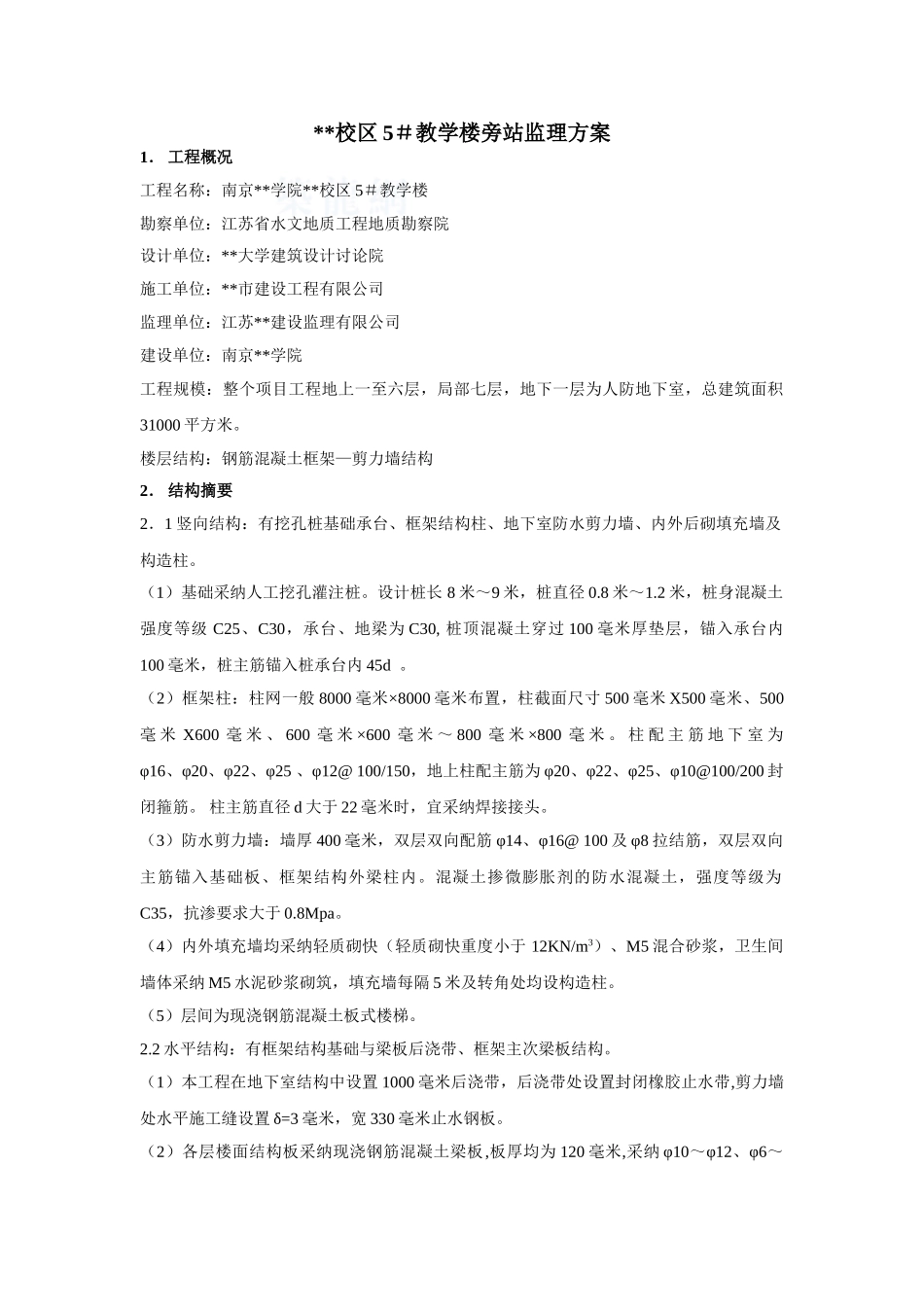

**校区 5＃教学楼旁站监理方案1． 工程概况工程名称：南京**学院**校区 5＃教学楼勘察单位：江苏省水文地质工程地质勘察院设计单位：**大学建筑设计讨论院施工单位：**市建设工程有限公司监理单位：江苏**建设监理有限公司建设单位：南京**学院工程规模：整个项目工程地上一至六层，局部七层，地下一层为人防地下室，总建筑面积31000 平方米。楼层结构：钢筋混凝土框架—剪力墙结构2． 结构摘要2．1 竖向结构：有挖孔桩基础承台、框架结构柱、地下室防水剪力墙、内外后砌填充墙及构造柱。（1）基础采纳人工挖孔灌注桩。设计桩长 8 米～9 米，桩直径 0.8 米～1.2 米，桩身混凝土强度等级 C25、C30，承台、地梁为 C30, 桩顶混凝土穿过 100 毫米厚垫层，锚入承台内100 毫米，桩主筋锚入桩承台内 45d 。（2）框架柱：柱网一般 8000 毫米×8000 毫米布置，柱截面尺寸 500 毫米 X500 毫米、500毫 米 X600 毫 米 、 600 毫 米 ×600 毫 米 ～ 800 毫 米 ×800 毫 米 。 柱 配 主 筋 地 下 室 为φ16、φ20、φ22、φ25 、φ12@ 100/150，地上柱配主筋为 φ20、φ22、φ25、φ10@100/200 封闭箍筋。 柱主筋直径 d 大于 22 毫米时，宜采纳焊接接头。（3）防水剪力墙：墙厚 400 毫米，双层双向配筋 φ14、φ16@ 100 及 φ8 拉结筋，双层双向主筋锚入基础板、框架结构外梁柱内。混凝土掺微膨胀剂的防水混凝土，强度等级为C35，抗渗要求大于 0.8Mpa。（4）内外填充墙均采纳轻质砌快（轻质砌快重度小于 12KN/m3）、M5 混合砂浆，卫生间墙体采纳 M5 水泥砂浆砌筑，填充墙每隔 5 米及转角处均设构造柱。（5）层间为现浇钢筋混凝土板式楼梯。2.2 水平结构：有框架结构基础与梁板后浇带、框架主次梁板结构。（1）本工程在地下室结构中设置 1000 毫米后浇带，后浇带处设置封闭橡胶止水带,剪力墙处水平施工缝设置 δ=3 毫米，宽 330 毫米止水钢板。（2）各层楼面结构板采纳现浇钢筋混凝土梁板,板厚均为 120 毫米,采纳 φ10～φ12、φ6～φ8Φ。3． 旁站依据3.1 建设工程有关法律、法规；主要有《中华人民共和国建筑法》、《建筑工程管理条例》、《中华人民共和国合同法》、《房屋建筑工程施工旁站监理管理办法（试行）》3.2 技术标准、法律规范、规程；主要有《建设工程监理法律规范》（GB50319—2000）、《建筑工程施工质量验收统一标准》（GB50300—2001）、《地下防水...
