南京某商业城钢结构吊装方案

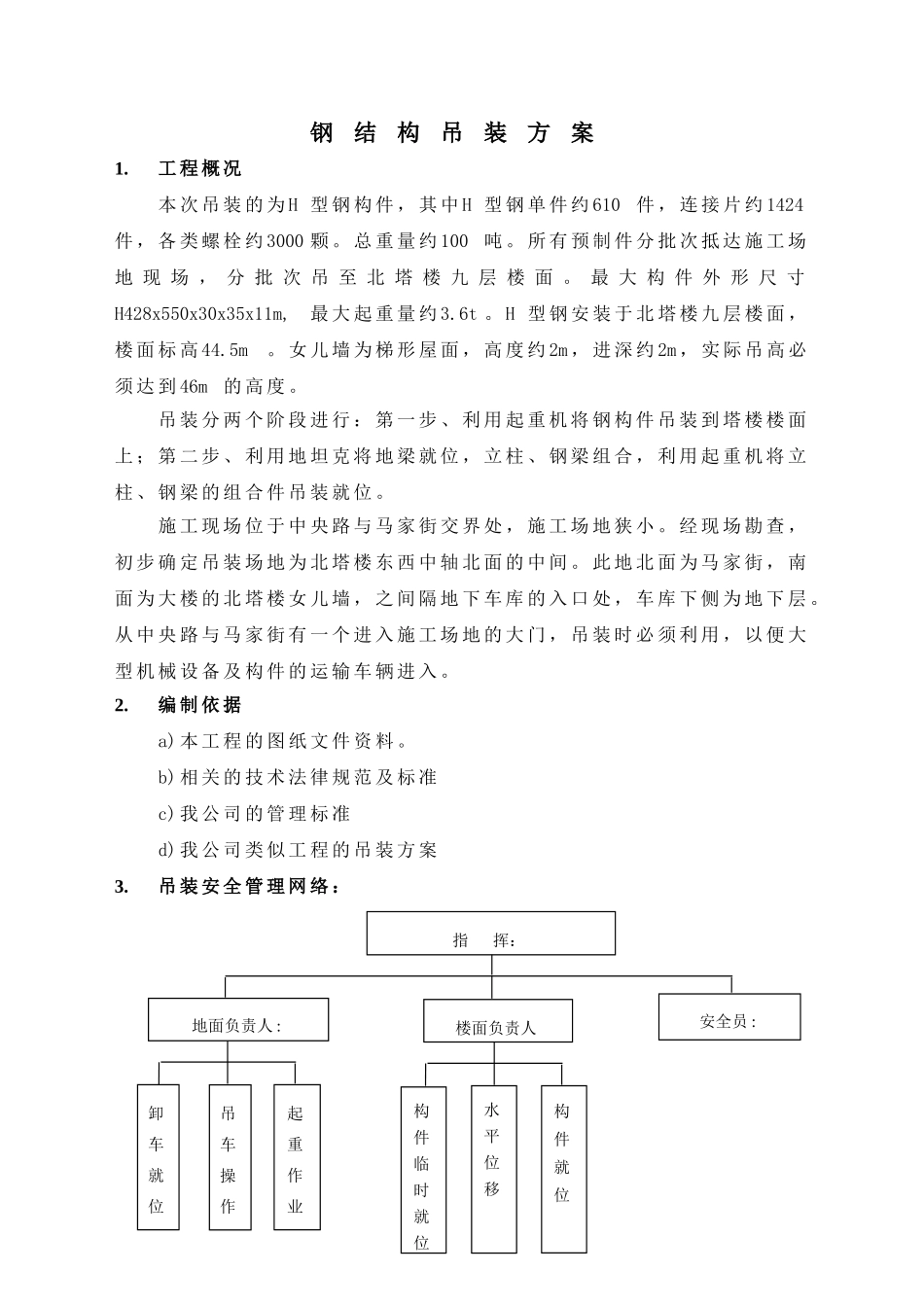

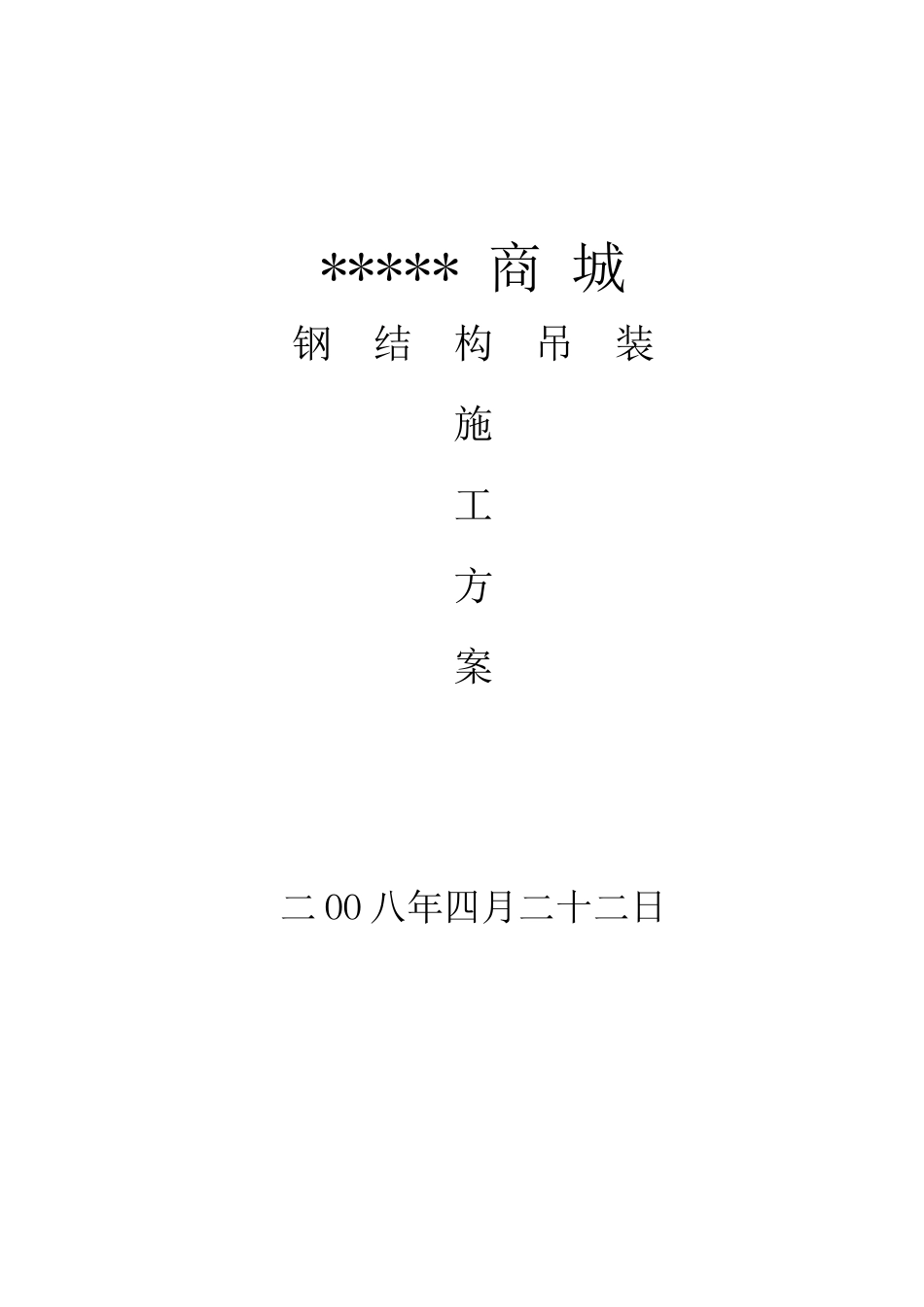

***** 商 城钢 结 构 吊 装施工方案二 OO 八年四月二十二日目 录1. 工程概况.................................................. 12. 编制依据.................................................. 13. 吊装安全管理网络：........................................ 14. 吊装施工准备.............................................. 25. 构件安装、吊装顺序........................................ 26. 起重机的选择.............................................. 27. 吊装方案及步骤：.......................................... 68. 施工工具一览表............................................ 79. 劳动力计划................................................ 810. 安全方案................................................ 811. 设备吊装运输应急预案.................................... 9附图一：吊装平面布置图......................................12附图二、吊装原理图..........................................13附图三、 吊装立面示意图....................................15钢结构吊装方案1.工 程 概 况本 次 吊 装 的 为 H 型 钢 构 件 ， 其 中 H 型 钢 单 件 约 610件 ， 连 接 片 约 1424件 ， 各 类 螺 栓 约 3000 颗 。 总 重 量 约 100吨 。 所 有 预 制 件 分 批 次 抵 达 施 工 场地 现 场 ， 分 批 次 吊 至 北 塔 楼 九 层 楼 面 。 最 大 构 件 外 形 尺 寸H428x550x30x35x11m,最 大 起 重 量 约 3.6t 。 H 型 钢 安 装 于 北 塔 楼 九 层 楼 面 ，楼 面 标 高 44.5m。 女 儿 墙 为 梯 形 屋 面 ， 高 度 约 2m ， 进 深 约 2m ， 实 际 吊 高 必须 达 到 46m的 高 度 。吊 装 分 两 个 阶 段 进 行 ： 第 一 步 、 利 用 起 重 机 将 钢 构 件 吊 装 到 塔 楼 楼 面上 ； 第 二 步 、 利 用 地 坦 克 将 地 梁 就 位 ， 立 柱 、 钢 梁 组 合 ， 利 用 起 重 机 将 立柱 、 钢 梁 的 组 合 件 吊 装 就 位 。施 工 现 场 位 于 中 央 路 与 马 家 街 交 界 处 ， 施 工 场 地 狭 小 。 经 现 场 勘 查 ，初 步...
