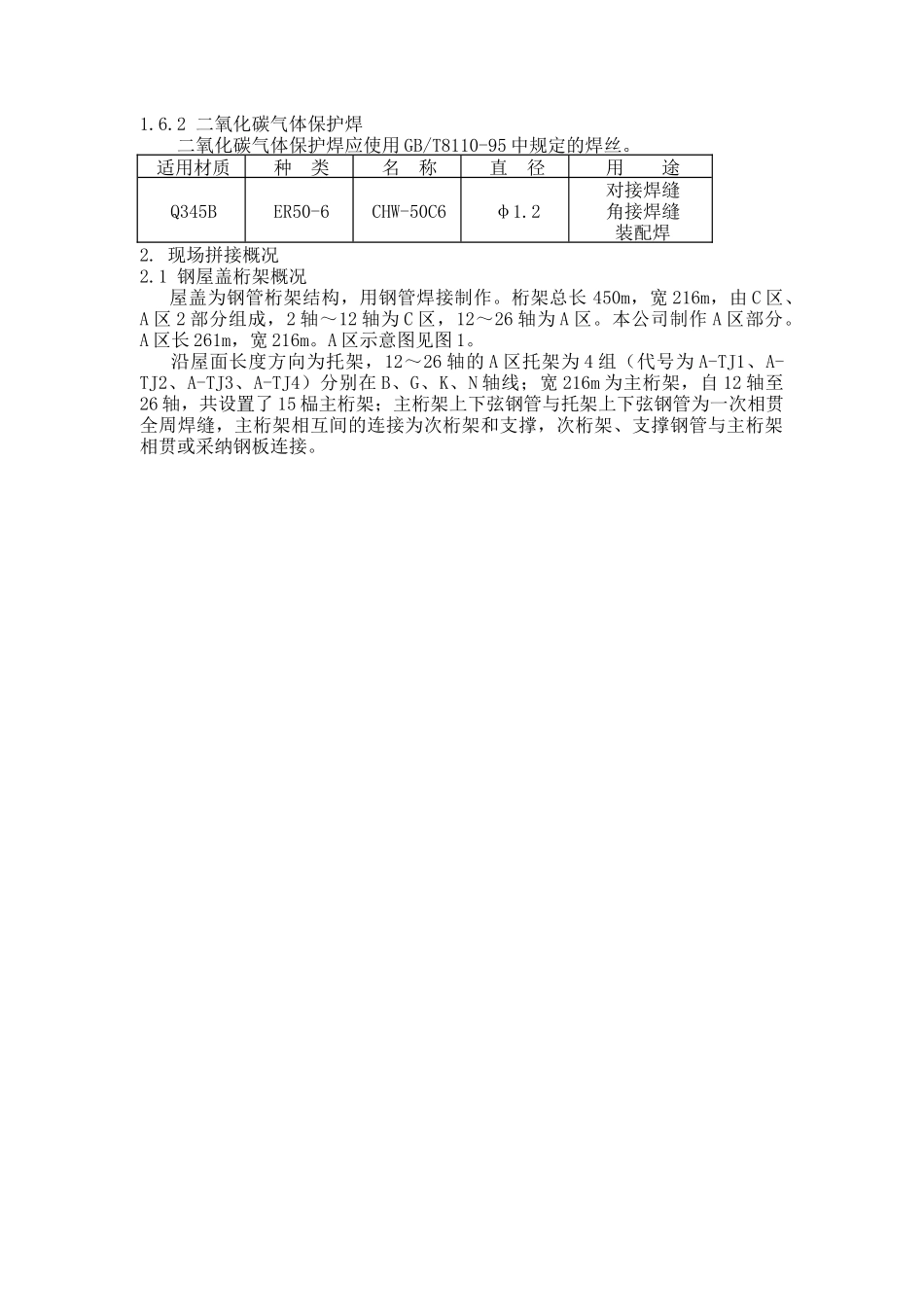

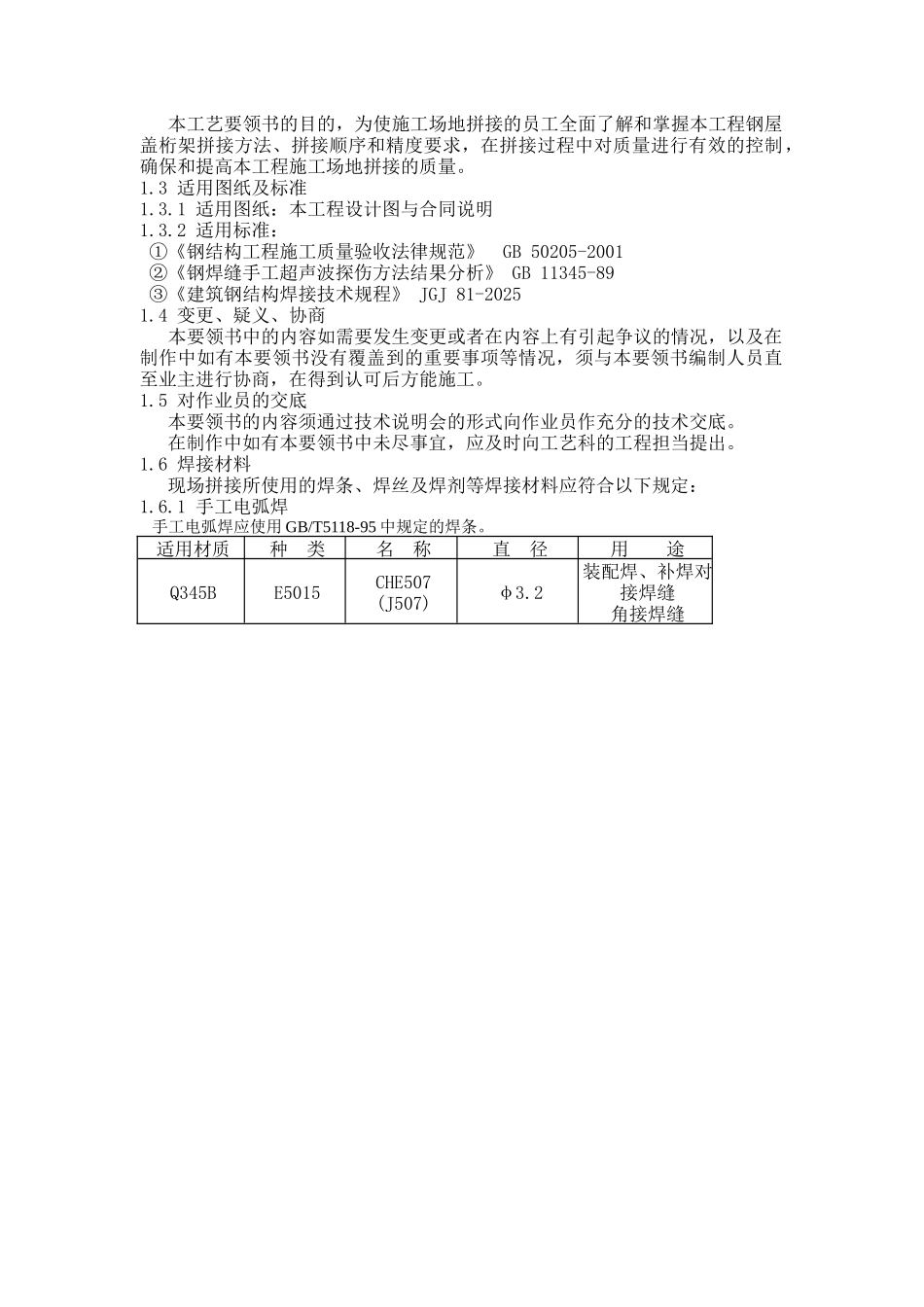

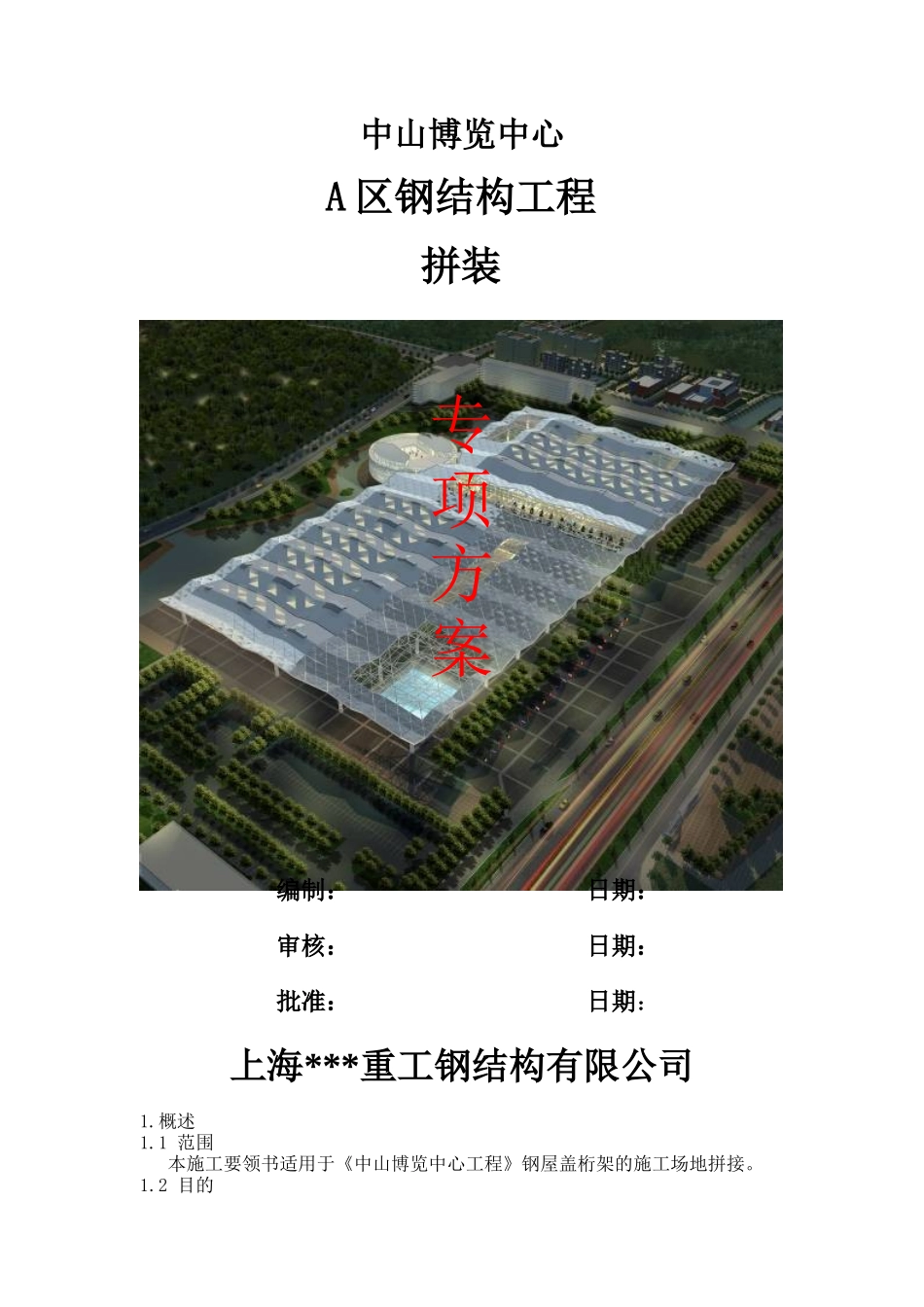

中山博览中心A 区钢结构工程拼装专项方案编制： 日期：审核： 日期：批准： 日期：上海***重工钢结构有限公司1.概述1.1 范围 本施工要领书适用于《中山博览中心工程》钢屋盖桁架的施工场地拼接。1.2 目的 本工艺要领书的目的，为使施工场地拼接的员工全面了解和掌握本工程钢屋盖桁架拼接方法、拼接顺序和精度要求，在拼接过程中对质量进行有效的控制，确保和提高本工程施工场地拼接的质量。1.3 适用图纸及标准1.3.1 适用图纸：本工程设计图与合同说明1.3.2 适用标准： ①《钢结构工程施工质量验收法律规范》 GB 50205-2001 ②《钢焊缝手工超声波探伤方法结果分析》 GB 11345-89 ③《建筑钢结构焊接技术规程》 JGJ 81-20251.4 变更、疑义、协商 本要领书中的内容如需要发生变更或者在内容上有引起争议的情况，以及在制作中如有本要领书没有覆盖到的重要事项等情况，须与本要领书编制人员直至业主进行协商，在得到认可后方能施工。1.5 对作业员的交底 本要领书的内容须通过技术说明会的形式向作业员作充分的技术交底。 在制作中如有本要领书中未尽事宜，应及时向工艺科的工程担当提出。1.6 焊接材料 现场拼接所使用的焊条、焊丝及焊剂等焊接材料应符合以下规定：1.6.1 手工电弧焊 手工电弧焊应使用 GB/T5118-95 中规定的焊条。适用材质种 类名 称直 径用 途Q345BE5015CHE507(J507)φ3.2装配焊、补焊对接焊缝角接焊缝1.6.2 二氧化碳气体保护焊 二氧化碳气体保护焊应使用 GB/T8110-95 中规定的焊丝。适用材质种 类名 称直 径用 途Q345BER50-6CHW-50C6φ1.2对接焊缝角接焊缝装配焊2. 现场拼接概况2.1 钢屋盖桁架概况 屋盖为钢管桁架结构，用钢管焊接制作。桁架总长 450m，宽 216m，由 C 区、A 区 2 部分组成，2 轴～12 轴为 C 区，12～26 轴为 A 区。本公司制作 A 区部分。A 区长 261m，宽 216m。A 区示意图见图 1。 沿屋面长度方向为托架，12～26 轴的 A 区托架为 4 组（代号为 A-TJ1、A-TJ2、A-TJ3、A-TJ4）分别在 B、G、K、N 轴线；宽 216m 为主桁架，自 12 轴至26 轴，共设置了 15 榀主桁架；主桁架上下弦钢管与托架上下弦钢管为一次相贯全周焊缝，主桁架相互间的连接为次桁架和支撑，次桁架、支撑钢管与主桁架相贯或采纳钢板连接。 由于构件过大，无法运输。因而采纳施工场地现场拼装的方案。2.2 拼装范围2.2.1 托架拼装 托架的外形局部图见图 2。由图中...
