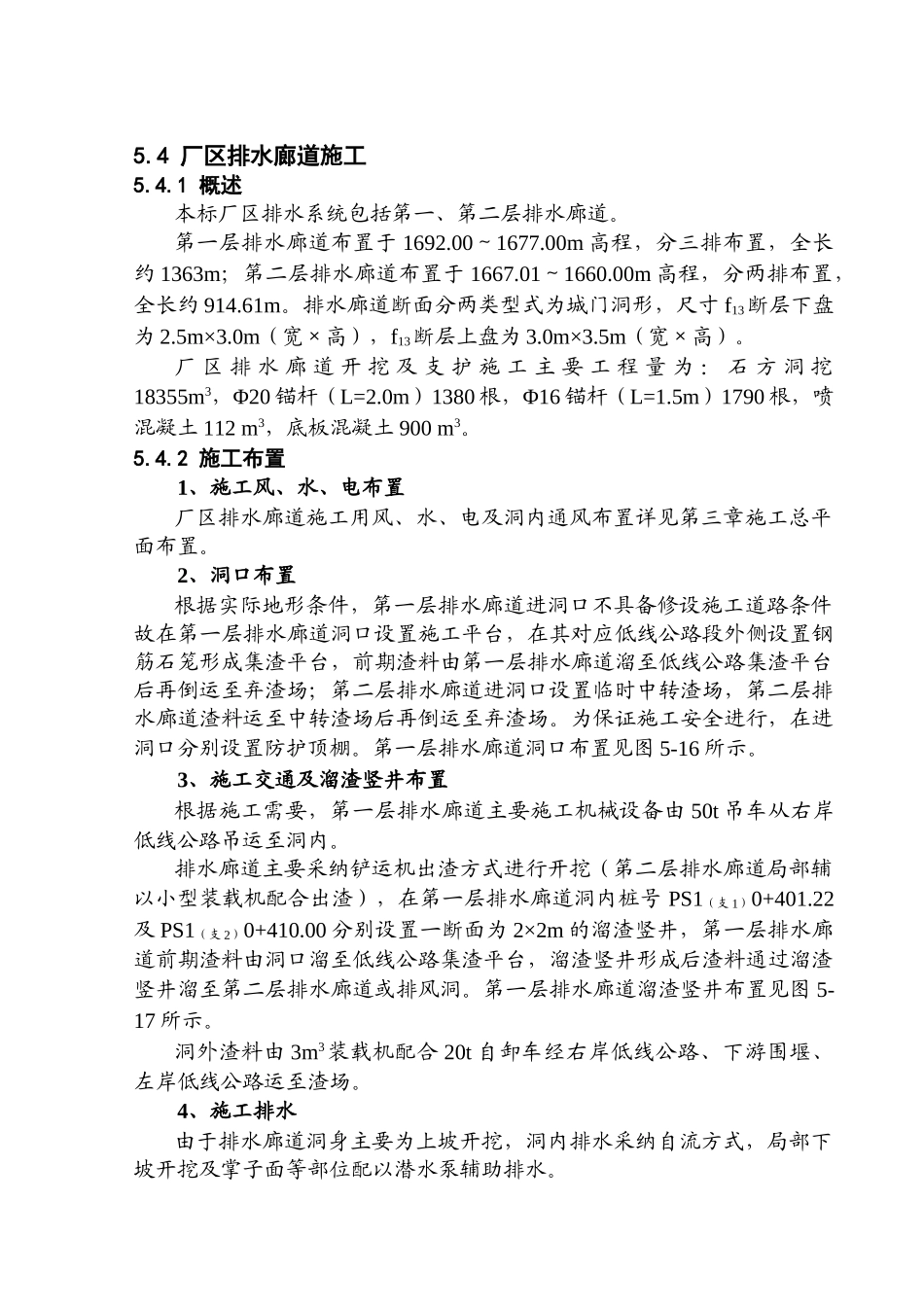

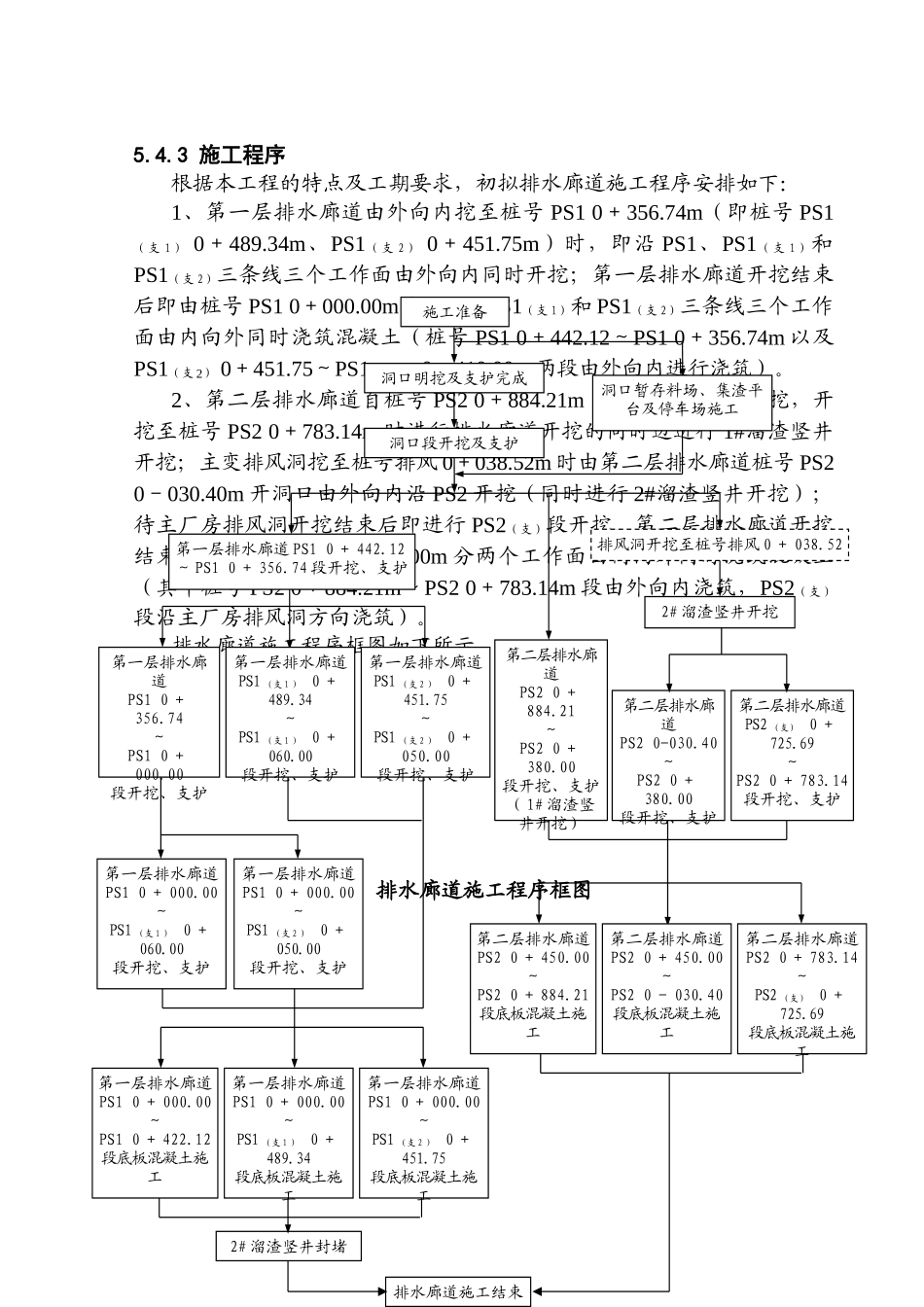

5.4 厂区排水廊道施工5.4.1 概述本标厂区排水系统包括第一、第二层排水廊道。第一层排水廊道布置于 1692.00～1677.00m 高程，分三排布置，全长约 1363m；第二层排水廊道布置于 1667.01～1660.00m 高程，分两排布置，全长约 914.61m。排水廊道断面分两类型式为城门洞形，尺寸 f13断层下盘为 2.5m×3.0m（宽×高），f13断层上盘为 3.0m×3.5m（宽×高）。厂 区 排 水 廊 道 开 挖 及 支 护 施 工 主 要 工 程 量 为 ： 石 方 洞 挖18355m3，Φ20 锚杆（L=2.0m）1380 根，Φ16 锚杆（L=1.5m）1790 根，喷混凝土 112 m3，底板混凝土 900 m3。5.4.2 施工布置1、施工风、水、电布置厂区排水廊道施工用风、水、电及洞内通风布置详见第三章施工总平面布置。2、洞口布置根据实际地形条件，第一层排水廊道进洞口不具备修设施工道路条件故在第一层排水廊道洞口设置施工平台，在其对应低线公路段外侧设置钢筋石笼形成集渣平台，前期渣料由第一层排水廊道溜至低线公路集渣平台后再倒运至弃渣场；第二层排水廊道进洞口设置临时中转渣场，第二层排水廊道渣料运至中转渣场后再倒运至弃渣场。为保证施工安全进行，在进洞口分别设置防护顶棚。第一层排水廊道洞口布置见图 5-16 所示。3、施工交通及溜渣竖井布置根据施工需要，第一层排水廊道主要施工机械设备由 50t 吊车从右岸低线公路吊运至洞内。排水廊道主要采纳铲运机出渣方式进行开挖（第二层排水廊道局部辅以小型装载机配合出渣），在第一层排水廊道洞内桩号 PS1（支 1）0+401.22及 PS1（支 2）0+410.00 分别设置一断面为 2×2m 的溜渣竖井，第一层排水廊道前期渣料由洞口溜至低线公路集渣平台，溜渣竖井形成后渣料通过溜渣竖井溜至第二层排水廊道或排风洞。第一层排水廊道溜渣竖井布置见图 5-17 所示。洞外渣料由 3m3装载机配合 20t 自卸车经右岸低线公路、下游围堰、左岸低线公路运至渣场。4、施工排水由于排水廊道洞身主要为上坡开挖，洞内排水采纳自流方式，局部下坡开挖及掌子面等部位配以潜水泵辅助排水。5.4.3 施工程序根据本工程的特点及工期要求，初拟排水廊道施工程序安排如下：1、第一层排水廊道由外向内挖至桩号 PS1 0＋356.74m（即桩号 PS1（支 1） 0＋489.34m、PS1（支 2） 0＋451.75m）时，即沿 PS1、PS1（支 1）和PS1（支 2）三条线三个工作面由外向内同时开挖；第一层排水廊道开挖结束后即由桩号 PS1 0＋000.00m 分...
