厂区热网及采暖加热站试运方案

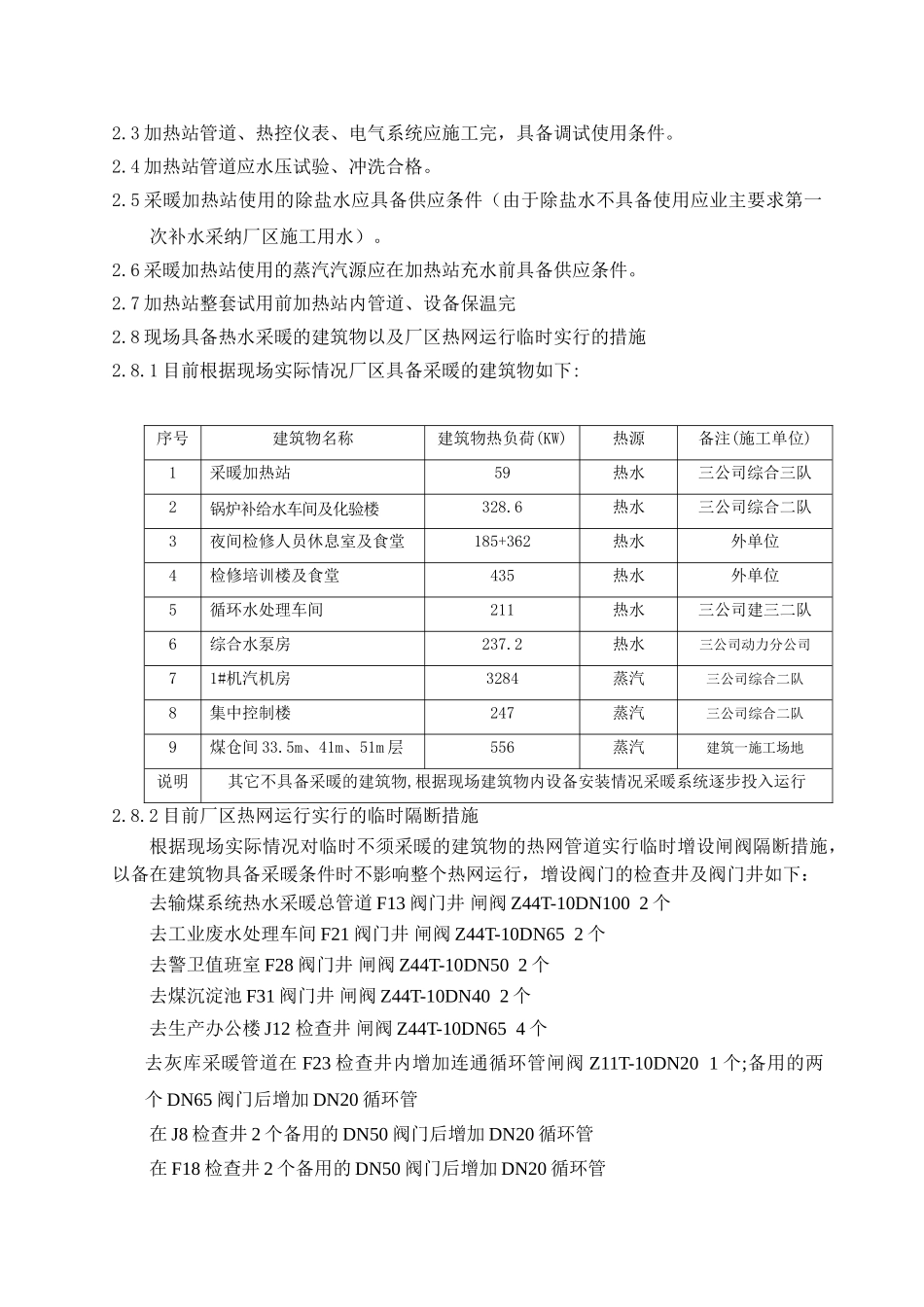

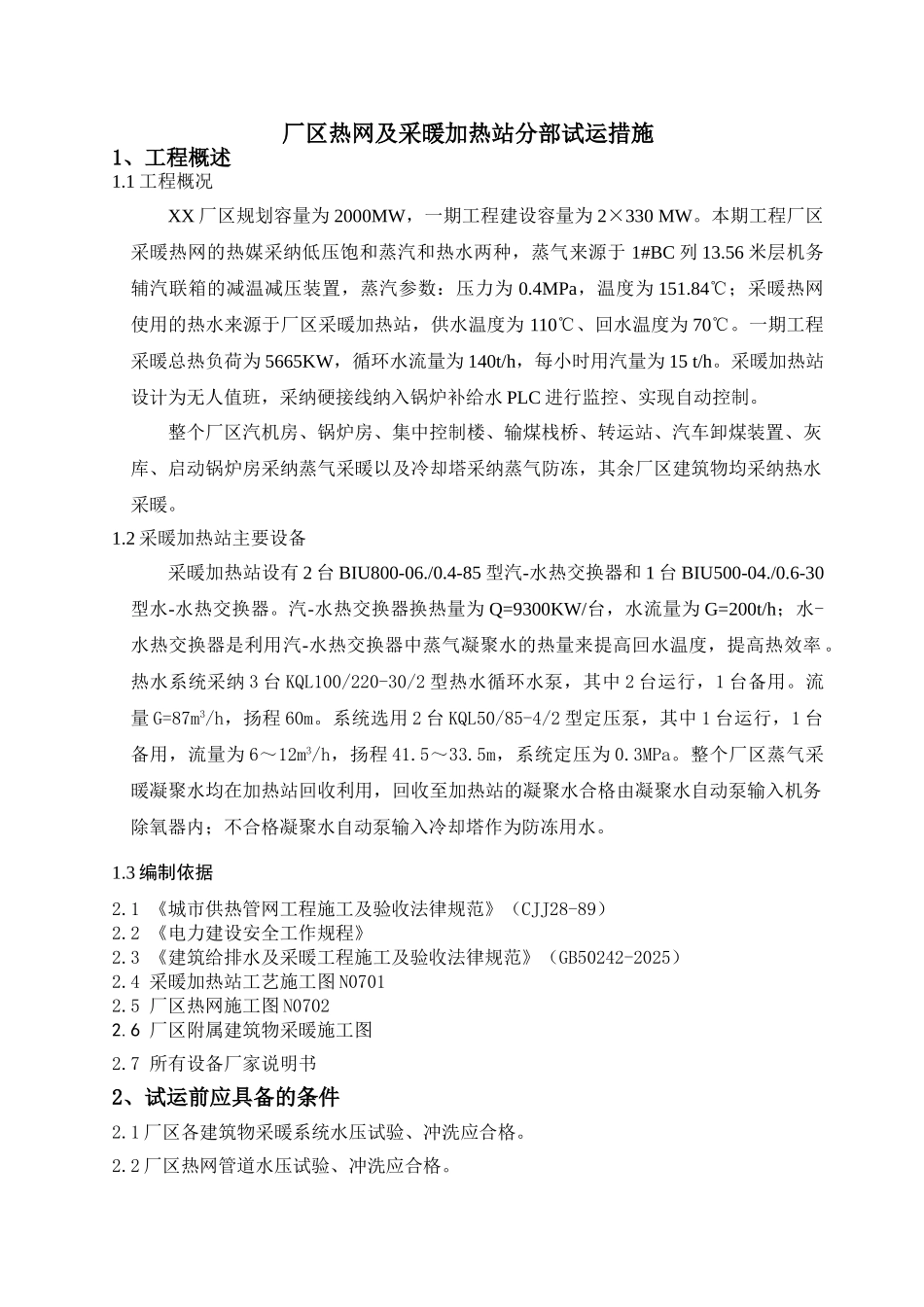

厂区热网及采暖加热站分部试运措施1、工程概述1.1 工程概况XX 厂区规划容量为 2000MW，一期工程建设容量为 2×330 MW。本期工程厂区采暖热网的热媒采纳低压饱和蒸汽和热水两种，蒸气来源于 1#BC 列 13.56 米层机务辅汽联箱的减温减压装置，蒸汽参数：压力为 0.4MPa，温度为 151.84℃；采暖热网使用的热水来源于厂区采暖加热站，供水温度为 110℃、回水温度为 70℃。一期工程采暖总热负荷为 5665KW，循环水流量为 140t/h，每小时用汽量为 15 t/h。采暖加热站设计为无人值班，采纳硬接线纳入锅炉补给水 PLC 进行监控、实现自动控制。整个厂区汽机房、锅炉房、集中控制楼、输煤栈桥、转运站、汽车卸煤装置、灰库、启动锅炉房采纳蒸气采暖以及冷却塔采纳蒸气防冻，其余厂区建筑物均采纳热水采暖。1.2 采暖加热站主要设备采暖加热站设有 2 台 BIU800-06./0.4-85 型汽-水热交换器和 1 台 BIU500-04./0.6-30型水-水热交换器。汽-水热交换器换热量为 Q=9300KW/台，水流量为 G=200t/h；水-水热交换器是利用汽-水热交换器中蒸气凝聚水的热量来提高回水温度，提高热效率 。热水系统采纳 3 台 KQL100/220-30/2 型热水循环水泵，其中 2 台运行，1 台备用。流量 G=87m3/h，扬程 60m。系统选用 2 台 KQL50/85-4/2 型定压泵，其中 1 台运行，1 台备用，流量为 6～12m3/h，扬程 41.5～33.5m，系统定压为 0.3MPa。整个厂区蒸气采暖凝聚水均在加热站回收利用，回收至加热站的凝聚水合格由凝聚水自动泵输入机务除氧器内；不合格凝聚水自动泵输入冷却塔作为防冻用水。1.3 编制依据2.1 《城市供热管网工程施工及验收法律规范》（CJJ28-89）2.2 《电力建设安全工作规程》2.3 《建筑给排水及采暖工程施工及验收法律规范》（GB50242-2025）2.4 采暖加热站工艺施工图 N07012.5 厂区热网施工图 N07022.6 厂区附属建筑物采暖施工图2.7 所有设备厂家说明书2、试运前应具备的条件2.1 厂区各建筑物采暖系统水压试验、冲洗应合格。2.2 厂区热网管道水压试验、冲洗应合格。2.3 加热站管道、热控仪表、电气系统应施工完，具备调试使用条件。2.4 加热站管道应水压试验、冲洗合格。2.5 采暖加热站使用的除盐水应具备供应条件（由于除盐水不具备使用应业主要求第一次补水采纳厂区施工用水）。2.6 采暖加热站使用的蒸汽汽源应在加热站充水前具备供应条件。2.7 加热站整套试用前加热站内管道、设备保温完2.8 现场具备...
