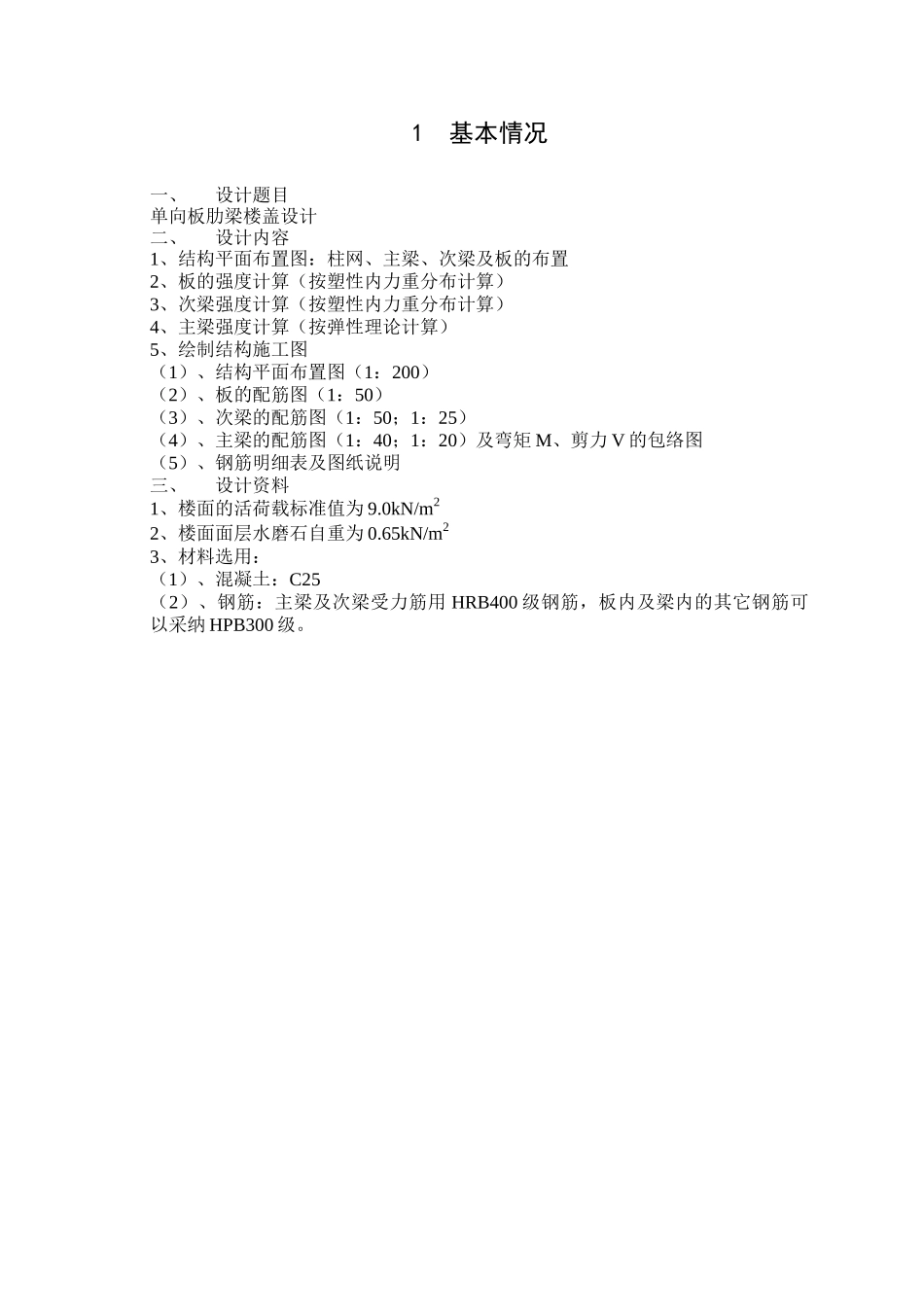

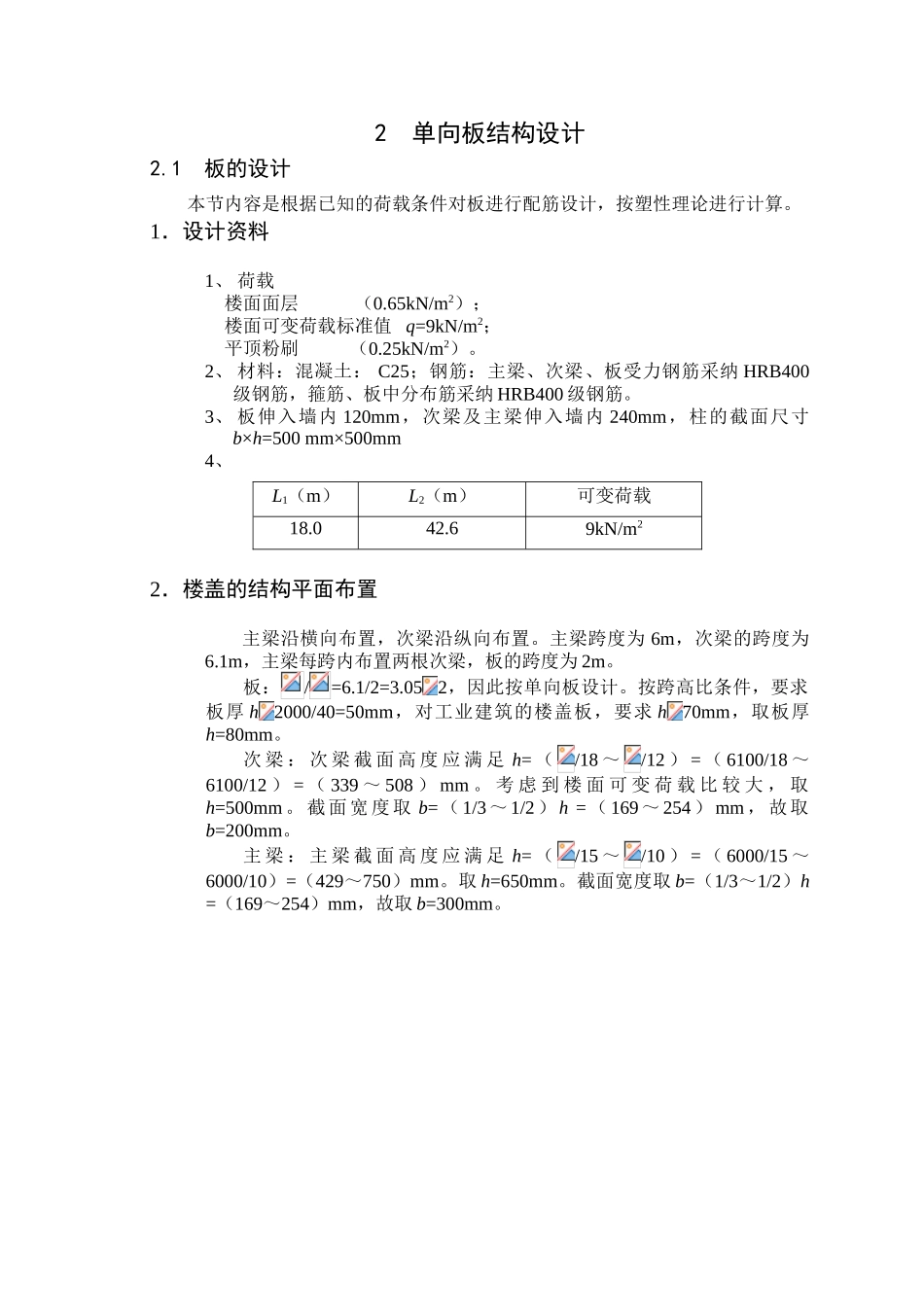

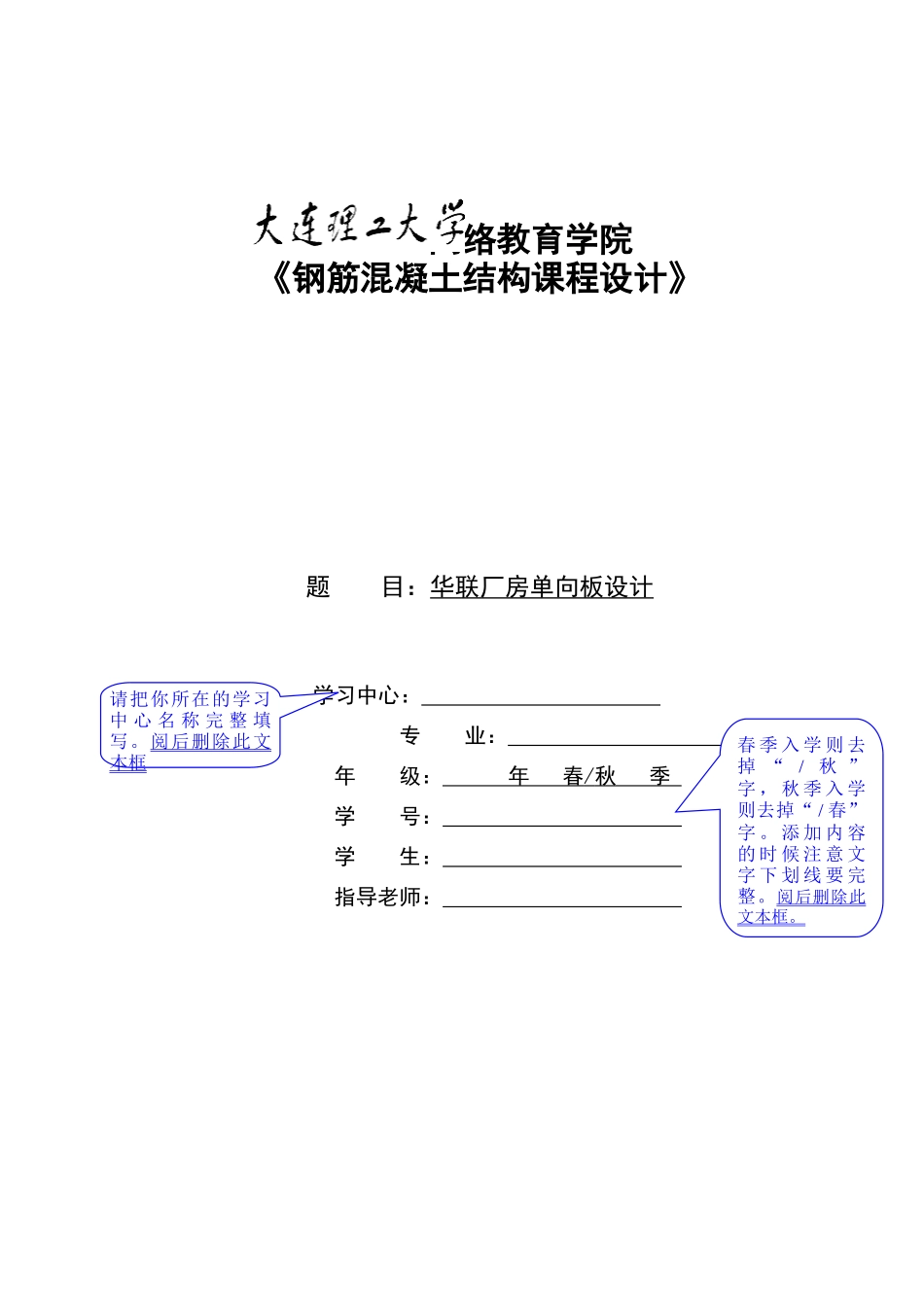

网络教育学院《钢筋混凝土结构课程设计》 题 目：华联厂房单向板设计学习中心： 专 业： 年 级： 年 春 / 秋 季 学 号： 学 生： 指导老师： 春 季 入 学 则 去掉 “ / 秋 ” 字 ， 秋 季 入 学则去掉“ / 春” 字 。 添 加 内 容的 时 候 注 意 文字 下 划 线 要 完整。阅后删除此文本框。请把你所在的学习中 心 名 称 完 整 填写。阅后删除此文本框1 基本情况一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩 M、剪力 V 的包络图（5）、钢筋明细表及图纸说明三、设计资料1、楼面的活荷载标准值为 9.0kN/m22、楼面面层水磨石自重为 0.65kN/m23、材料选用：（1）、混凝土：C25（2）、钢筋：主梁及次梁受力筋用 HRB400 级钢筋，板内及梁内的其它钢筋可以采纳 HPB300 级。2 单向板结构设计2.1 板的设计本节内容是根据已知的荷载条件对板进行配筋设计，按塑性理论进行计算。1．设计资料1、 荷载楼面面层 （0.65kN/m2）；楼面可变荷载标准值 q=9kN/m2；平顶粉刷 （0.25kN/m2）。2、 材料：混凝土： C25；钢筋：主梁、次梁、板受力钢筋采纳 HRB400级钢筋，箍筋、板中分布筋采纳 HRB400 级钢筋。3、 板伸入墙内 120mm，次梁及主梁伸入墙内 240mm，柱的截面尺寸b×h=500 mm×500mm4、L1（m）L2（m）可变荷载18.042.69kN/m22．楼盖的结构平面布置主梁沿横向布置，次梁沿纵向布置。主梁跨度为 6m，次梁的跨度为6.1m，主梁每跨内布置两根次梁，板的跨度为 2m。板：/=6.1/2=3.052，因此按单向板设计。按跨高比条件，要求板厚 h2000/40=50mm，对工业建筑的楼盖板，要求 h70mm，取板厚h=80mm。次 梁 ： 次 梁 截 面 高 度 应 满 足 h= （/18 ～/12 ） = （ 6100/18 ～6100/12 ） = （ 339 ～ 508 ） mm 。 考 虑 到 楼 面 可 变 荷 载 比 较 大 ， 取h=500mm 。 截 面 宽 度 取 b= （ 1/3 ～ 1/2 ） h = （ 169 ～ 254 ） mm ， 故 取b=200mm。主 梁 ： 主 梁 截 面 高...
