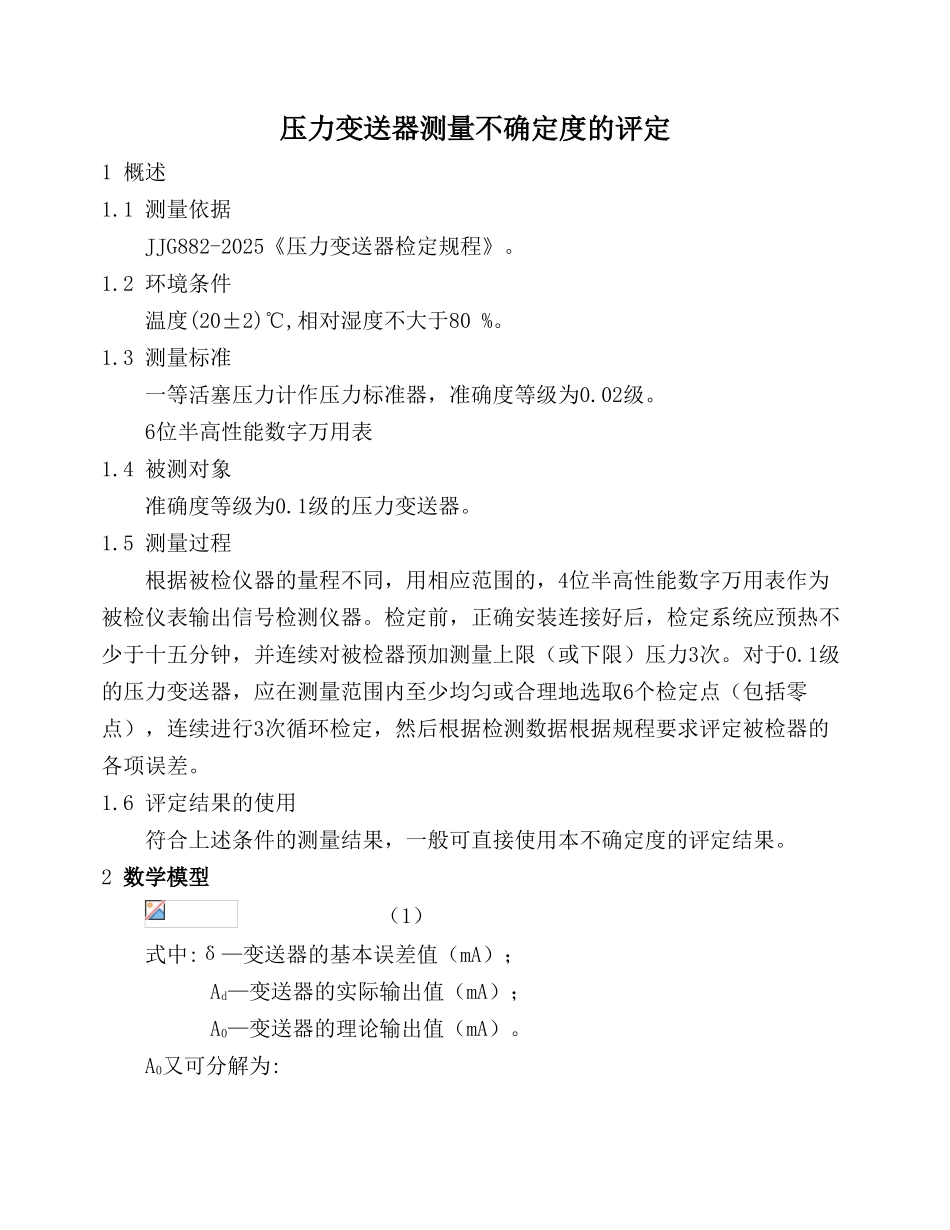

压力变送器测量不确定度的评定1 概述1.1 测量依据JJG882-2025《压力变送器检定规程》。1.2 环境条件温度(20±2)℃,相对湿度不大于80 %。1.3 测量标准一等活塞压力计作压力标准器，准确度等级为0.02级。6位半高性能数字万用表1.4 被测对象准确度等级为0.1级的压力变送器。1.5 测量过程根据被检仪器的量程不同，用相应范围的，4位半高性能数字万用表作为被检仪表输出信号检测仪器。检定前，正确安装连接好后，检定系统应预热不少于十五分钟，并连续对被检器预加测量上限（或下限）压力3次。对于0.1级的压力变送器，应在测量范围内至少均匀或合理地选取6个检定点（包括零点），连续进行3次循环检定，然后根据检测数据根据规程要求评定被检器的各项误差。1.6 评定结果的使用符合上述条件的测量结果，一般可直接使用本不确定度的评定结果。2 数学模型 （1）式中:δ—变送器的基本误差值（mA）；Ad—变送器的实际输出值（mA）；A0—变送器的理论输出值（mA）。A0又可分解为: （2）式中: Am—变送器输出量程（mA）；Pm—变送器输入量程（MPa）；C0—A0的起始理论输出值（mA）；P0—变送器的输入压力值。此输入压力值P0包括两项内容，一项是二等活塞压力计产生的标准压力值P1 ，另一项是变送器取压口与活塞压力计活塞下缘处不是同一水平面产生静压力差P2。P2表达式为：P2=ρgh （3）式中:ρ—标准压力计用介质液的密度，0.88*103kg/m3；g—当地重力加速度，9.8m/s2；h—被检器取压口中心与压力计活塞下端面的高度差。那么，式（1）可写成： （4）故：3 重量标准不确定度的分析计算选取一只0.1级（0～32）MPa，输出电流范围为4～20mA的压力变送器，选用的活塞压力计为1～60MPa的0.02级活塞压力计。那么Am=16mA，Pm=32MPa，C0=4mA3.1 测量重复性（1）被测压力变送器重复测量引起的不确定度重量u（V）11对被检仪表做不少于5个点的量程范围内检定，每点均进行6次测量，发现在8MPa点上变化最大，以此组数据（见表1）为代表，用贝塞尔公式计算单次测量实验标准差s：表1次数n输出电流值I（mA）（mA）（mA）18.0020.001214.4×10-828.0010.00020.4×10-838.0010.00020.4×10-847.999-0.001832.4×10-858.0020.001214.4×10-868.000-0.00086.4×10-8 其自由度ν1=53.2 数字万用表不确定度重量u(I)21由数字万用表的检定证书查得直流档的最大允许误差为：0.015%其估算值可靠性为10%，故自由度：v2=(10 %)-2/2=503.3 二等活塞压力计估算的不确定度...
