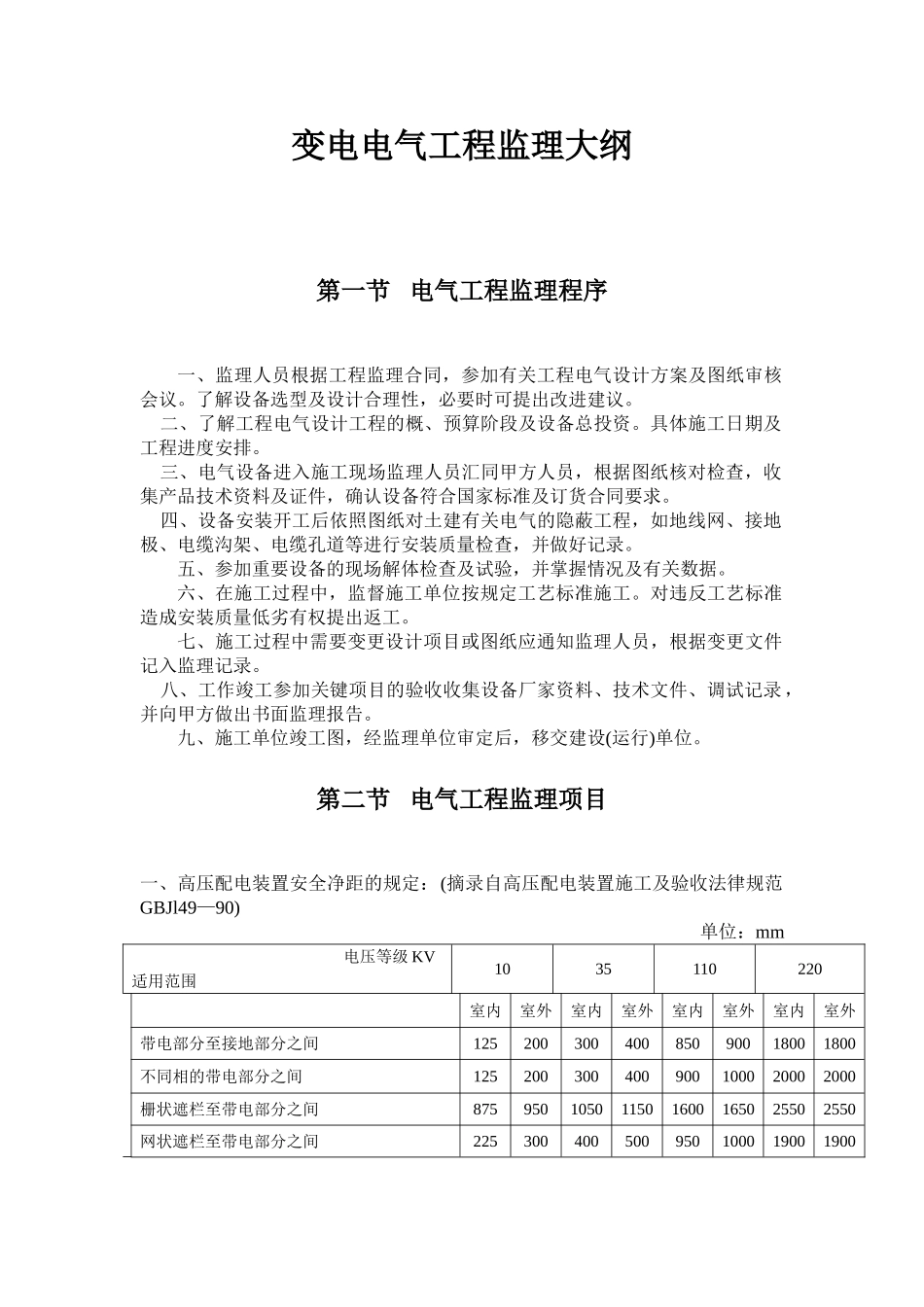

变电电气工程监理大纲

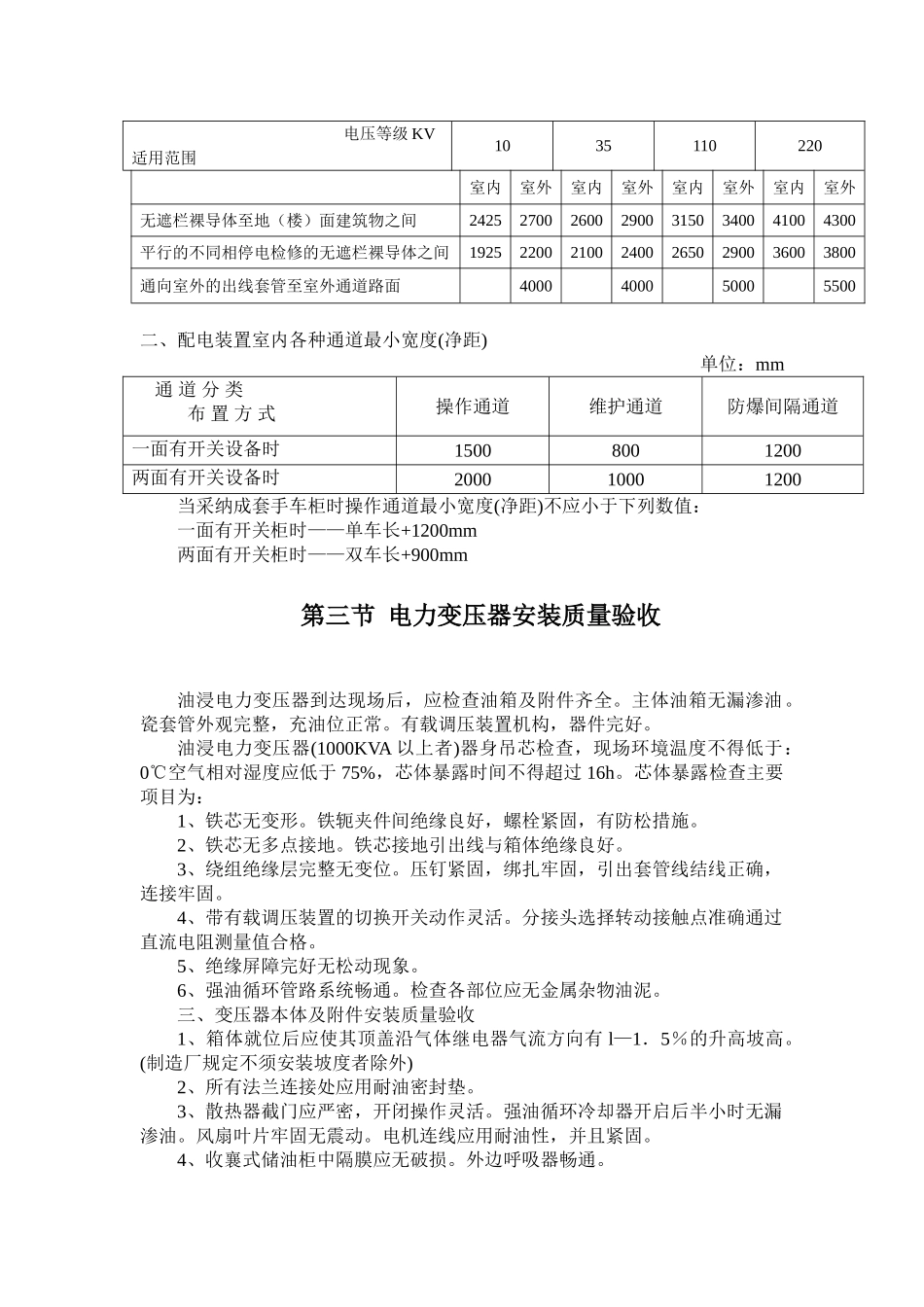

变电电气工程监理大纲第一节 电气工程监理程序一、监理人员根据工程监理合同，参加有关工程电气设计方案及图纸审核会议。了解设备选型及设计合理性，必要时可提出改进建议。 二、了解工程电气设计工程的概、预算阶段及设备总投资。具体施工日期及工程进度安排。 三、电气设备进入施工现场监理人员汇同甲方人员，根据图纸核对检查，收集产品技术资料及证件，确认设备符合国家标准及订货合同要求。 四、设备安装开工后依照图纸对土建有关电气的隐蔽工程，如地线网、接地极、电缆沟架、电缆孔道等进行安装质量检查，并做好记录。五、参加重要设备的现场解体检查及试验，并掌握情况及有关数据。六、在施工过程中，监督施工单位按规定工艺标准施工。对违反工艺标准造成安装质量低劣有权提出返工。七、施工过程中需要变更设计项目或图纸应通知监理人员，根据变更文件记入监理记录。 八、工作竣工参加关键项目的验收收集设备厂家资料、技术文件、调试记录，并向甲方做出书面监理报告。九、施工单位竣工图，经监理单位审定后，移交建设(运行)单位。第二节 电气工程监理项目一、高压配电装置安全净距的规定：(摘录自高压配电装置施工及验收法律规范GBJl49—90)单位：mm电压等级 KV适用范围1035110220室内室外室内室外室内室外室内室外带电部分至接地部分之间12520030040085090018001800不同相的带电部分之间125200300400900100020002000栅状遮栏至带电部分之间875950105011501600165025502550网状遮栏至带电部分之间225300400500950100019001900电压等级 KV适用范围1035110220室内室外室内室外室内室外室内室外无遮栏裸导体至地（楼）面建筑物之间24252700260029003150340041004300平行的不同相停电检修的无遮栏裸导体之间19252200210024002650290036003800通向室外的出线套管至室外通道路面4000400050005500二、配电装置室内各种通道最小宽度(净距) 单位：mm 通 道 分 类布 置 方 式操作通道维护通道防爆间隔通道一面有开关设备时15008001200两面有开关设备时200010001200当采纳成套手车柜时操作通道最小宽度(净距)不应小于下列数值：一面有开关柜时——单车长+1200mm两面有开关柜时——双车长+900mm第三节 电力变压器安装质量验收油浸电力变压器到达现场后，应检查油箱及附件齐全。主体油箱无漏渗油。瓷套管外观完整，充油位正常。有载调压装置机构，器件完好。油浸电力变压器(1000KVA 以上者)器身吊芯检查，现场环境温度不得低于：0℃...
