变电站工程监理规划

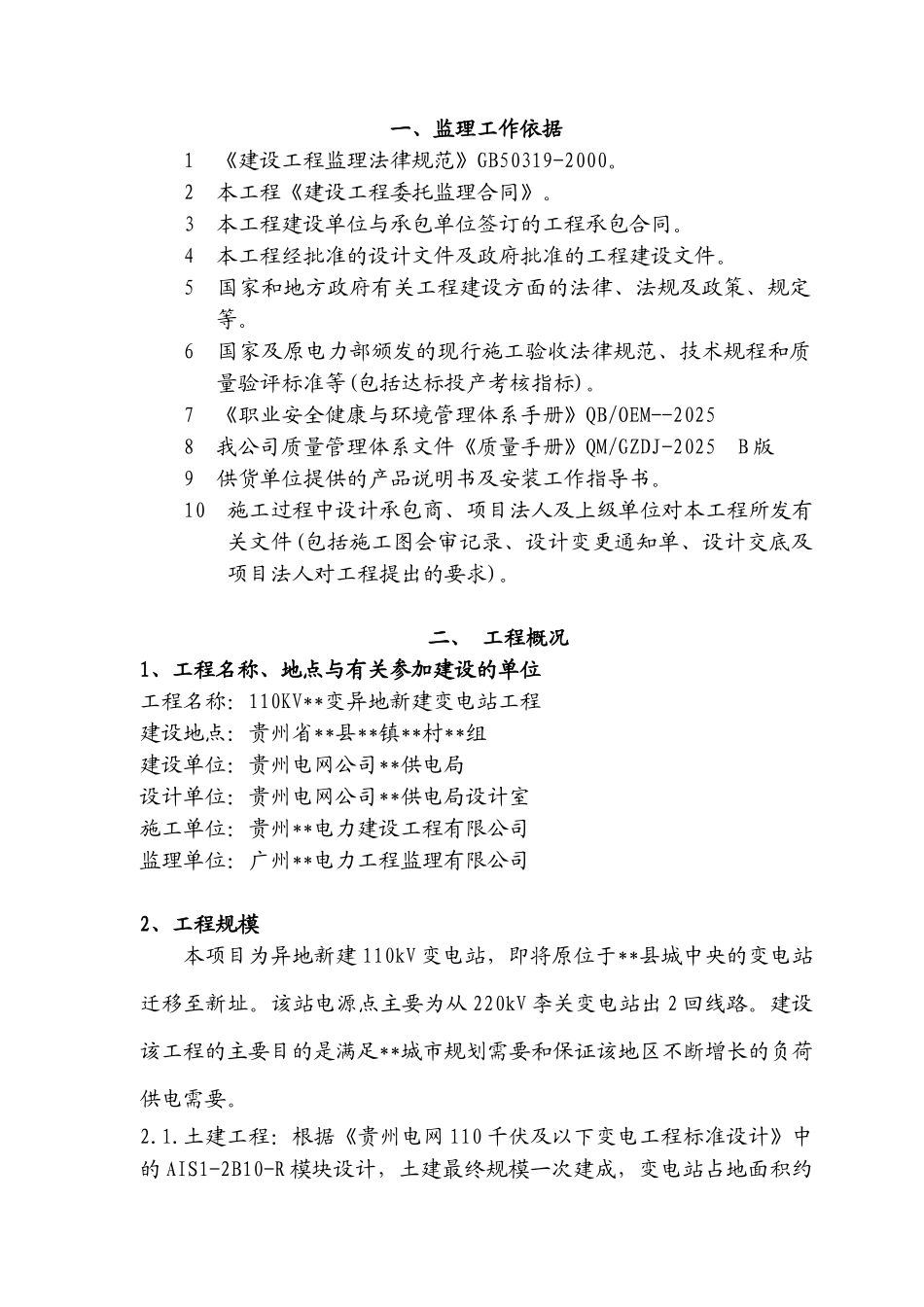

110KV**变异地新建变电站工程监理规划 批准: 时间 :2025.5 审核： 时间 :2025.5编写 : 时间 :2025.5广 州 ** 工 程 监 理 有 限 公 司二 零 零 九 年 五 月目录一、 监理工作依据二、 工程概况三、 监理工作范围四、 监理工作目标五、 监理工作内容六、 监理工作方法及措施七、 监理工作制度八、 监理工作程序九、 项目监理部的组织形式十、 项目监理部的人员配备计划十一、项目监理部的人员岗位职责十二、监理设施一、监理工作依据1 《建设工程监理法律规范》GB50319-2000。2 本工程《建设工程委托监理合同》。3 本工程建设单位与承包单位签订的工程承包合同。4 本工程经批准的设计文件及政府批准的工程建设文件。5 国家和地方政府有关工程建设方面的法律、法规及政策、规定等。6 国家及原电力部颁发的现行施工验收法律规范、技术规程和质量验评标准等(包括达标投产考核指标)。7 《职业安全健康与环境管理体系手册》QB/OEM--20258 我公司质量管理体系文件《质量手册》QM/GZDJ-2025 B 版9 供货单位提供的产品说明书及安装工作指导书。10 施工过程中设计承包商、项目法人及上级单位对本工程所发有关文件(包括施工图会审记录、设计变更通知单、设计交底及项目法人对工程提出的要求)。二、 工程概况1、工程名称、地点与有关参加建设的单位工程名称：110KV**变异地新建变电站工程建设地点：贵州省**县**镇**村**组建设单位：贵州电网公司**供电局设计单位：贵州电网公司**供电局设计室施工单位：贵州**电力建设工程有限公司监理单位：广州**电力工程监理有限公司2、工程规模本项目为异地新建 110kV 变电站，即将原位于**县城中央的变电站迁移至新址。该站电源点主要为从 220kV 李关变电站出 2 回线路。建设该工程的主要目的是满足**城市规划需要和保证该地区不断增长的负荷供电需要。2.1.土建工程：根据《贵州电网 110 千伏及以下变电工程标准设计》中的 AIS1-2B10-R 模块设计，土建最终规模一次建成，变电站占地面积约5295.9m2。变电站主要建筑物有主控室、35kV 高压室、10kV 高压室、门卫室，建筑物为一层砖混结构，基础为毛石砼带型基础。主要建筑物以粘土做为持力层。户外设备构支架采纳环形混凝土等径杆，支柱基础及断路器基础采纳素砼刚性基础。其他包括事故油池、全站消防、围墙及大门、道路、电缆沟、图像监视及安全警卫系统等。2.2.电气工程：本站主接线为：110kV 部分电气主接...
