变电站构支架基础及保护帽施工工艺标准

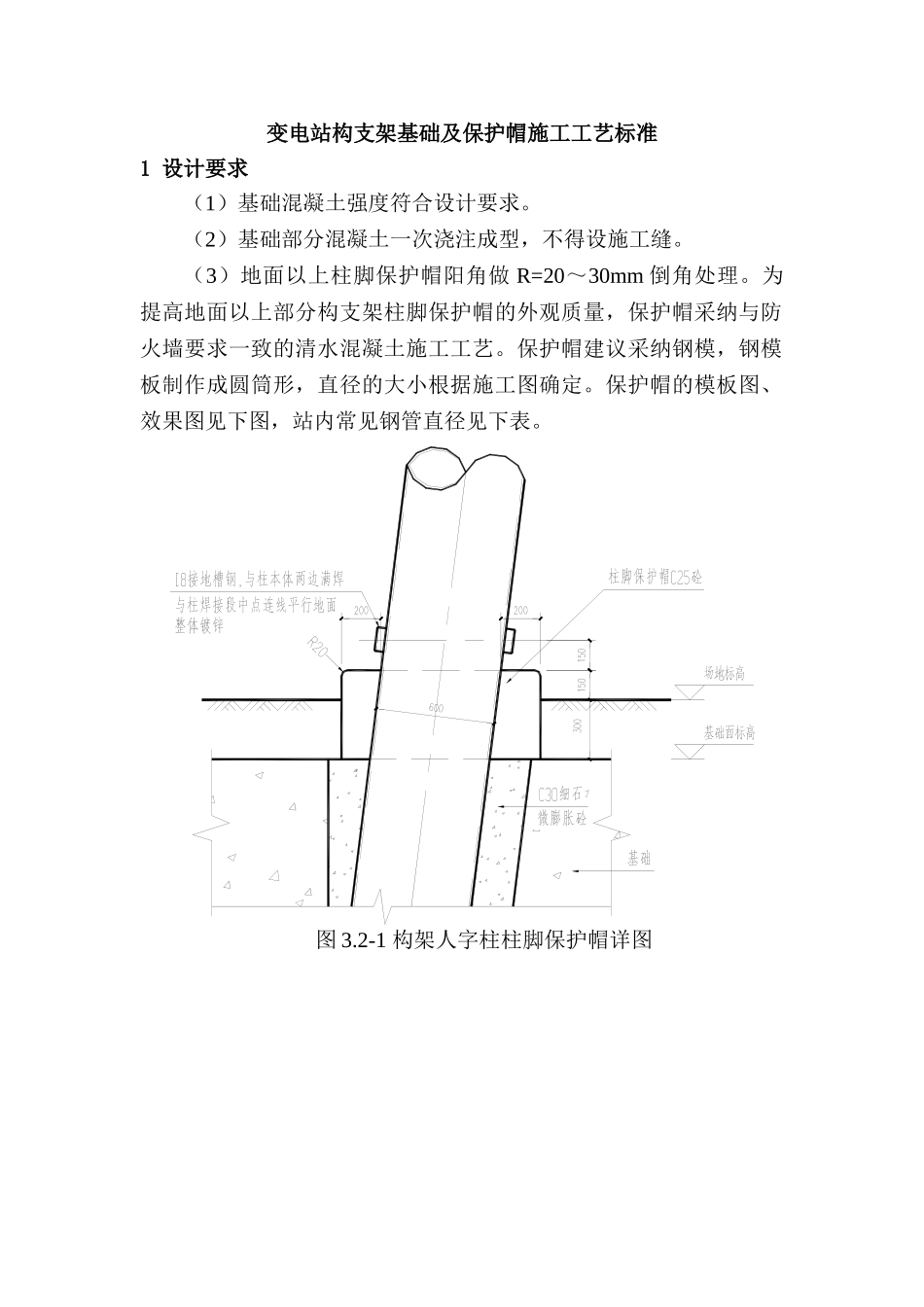

变电站构支架基础及保护帽施工工艺标准1 设计要求（1）基础混凝土强度符合设计要求。（2）基础部分混凝土一次浇注成型，不得设施工缝。（3）地面以上柱脚保护帽阳角做 R=20～30mm 倒角处理。为提高地面以上部分构支架柱脚保护帽的外观质量，保护帽采纳与防火墙要求一致的清水混凝土施工工艺。保护帽建议采纳钢模，钢模板制作成圆筒形，直径的大小根据施工图确定。保护帽的模板图、效果图见下图，站内常见钢管直径见下表。图 3.2-1 构架人字柱柱脚保护帽详图图 3.2-2 支架柱脚保护帽详图图 3.2-3 保护帽钢模板详图表 3.2-1 常用钢管及钢模直径（4）基础混凝土材料要求：第一，粗骨料采纳碎石，含泥量<2％；第二，砂采纳中砂，含泥量<5％。（5）质量要求：第一，构支架基础沿轴线通直、尺寸准确；第二，构支架基础中心定位偏差≤10mm，相间支架基础中心偏差≤10mm；第三，采纳杯口基础时，基础中心至杯口中心偏差≤10mm；第四，采纳预埋地脚螺栓与基础连接时，地脚螺栓上部要求采纳热镀锌处理，螺栓中心及螺栓群中心偏差≤2mm，单个基础及同类构支架基础地脚螺栓出露长度一致；第五，安装后，隔离开关支架倾斜度小于 1.5/1000 且柱顶偏差≤5mm，水平偏差≤5mm，组内支架中心偏差≤5mm,支架轴线中心偏差≤10mm；第六，安装后， CT、PT、TYD、避雷器等支架标高偏差≤10mm，水平偏差≤5mm，组内支架中心偏差≤5mm,轴线中心偏差≤10mm；第七，基础表面清洁、色泽一致、棱角分明、线条顺直，表面无砂带、黑斑和明显气泡，表面无蜂窝、麻面、裂纹和露筋现象；第八，如施工图或产品说明中对误差有具体要求，应满足较高标准。2 施工工艺要点（1）模板宜采纳 15mm 及以上厚度覆膜胶合板模板或钢模板体系。（2）模板表面要清理洁净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙应用油毡纸等堵严，并均匀涂刷长效模板阻隔剂。（3）柱帽顶部阳角需做倒圆角处理，钢模顶角部需设置圆环型装饰木线条，做法与防火墙相同。（4）基础部分混凝土一次浇注成型，不得设施工缝。（5）浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短。并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇的最长时间应按所有水泥品种及混凝土初凝条件确定，一般不得超过 2h。3 样板图片图 3.2-4 构架人字柱柱脚保护帽效果图图 3.2-5 支架柱脚保护帽效果图
