变配电室接地干线施工工艺标准

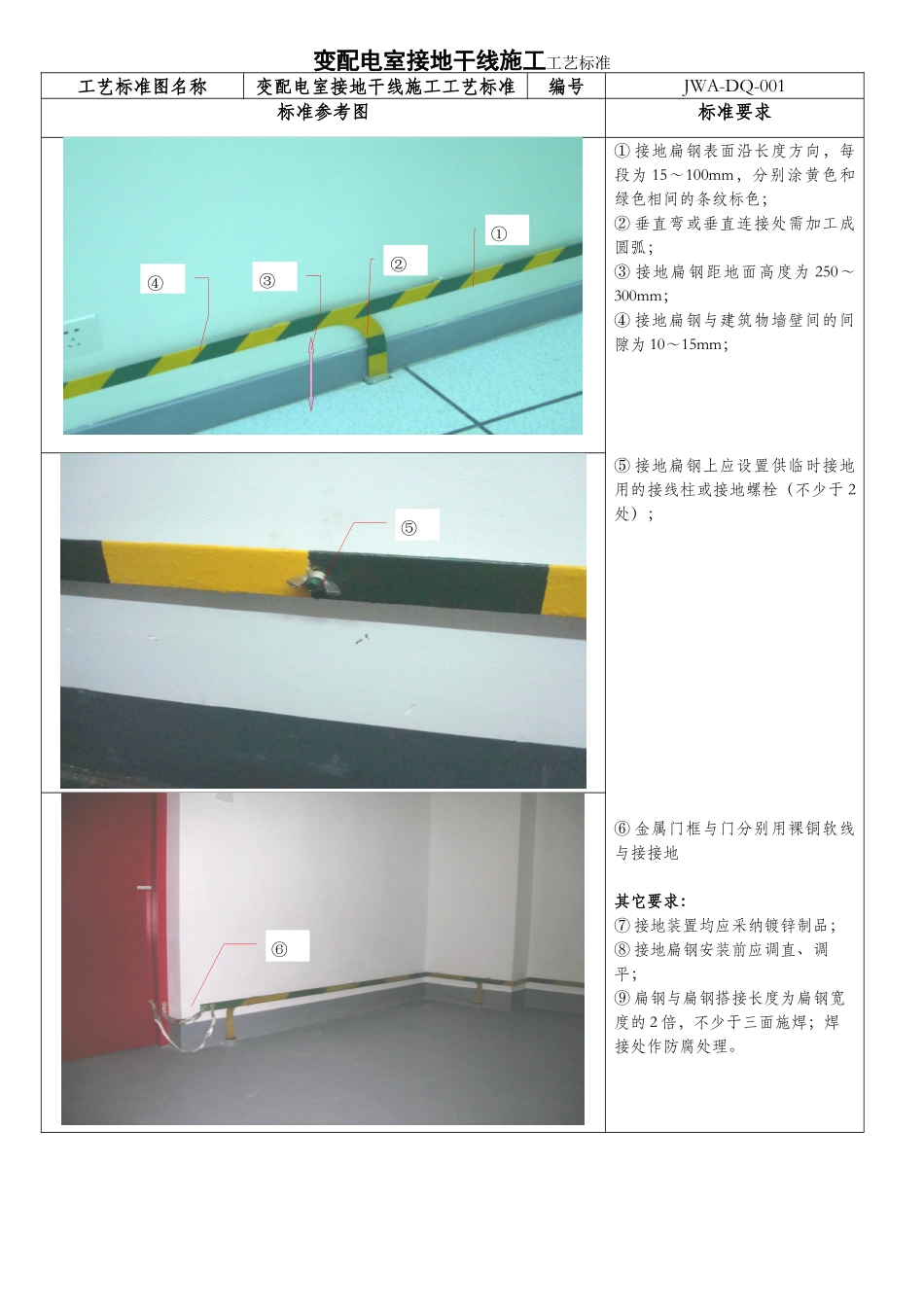

变配电室接地干线施工工艺标准工艺标准图名称变配电室接地干线施工工艺标准编号JWA-DQ-001标准参考图标准要求① 接地扁钢表面沿长度方向，每段为 15～100mm，分别涂黄色和绿色相间的条纹标色；② 垂直弯或垂直连接处需加工成圆弧；③ 接地扁钢距地面高度为 250～300mm；④ 接地扁钢与建筑物墙壁间的间隙为 10～15mm；⑤ 接地扁钢上应设置供临时接地用的接线柱或接地螺栓（不少于 2处）；⑥ 金属门框与门分别用裸铜软线与接接地其它要求：⑦ 接地装置均应采纳镀锌制品；⑧ 接地扁钢安装前应调直、调平；⑨ 扁钢与扁钢搭接长度为扁钢宽度的 2 倍，不少于三面施焊；焊接处作防腐处理。⑤①②③④⑥
