各类风井消声方案

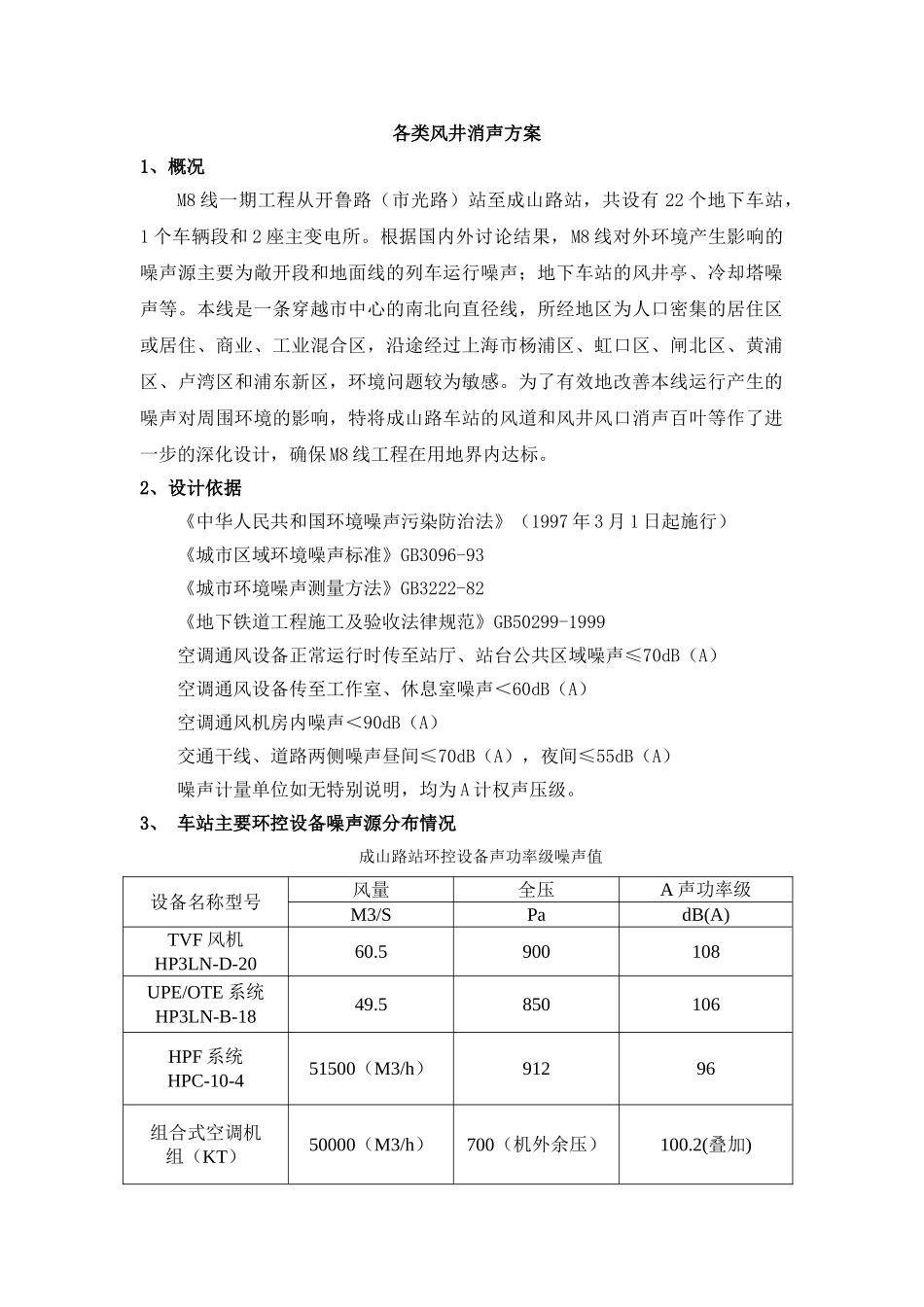

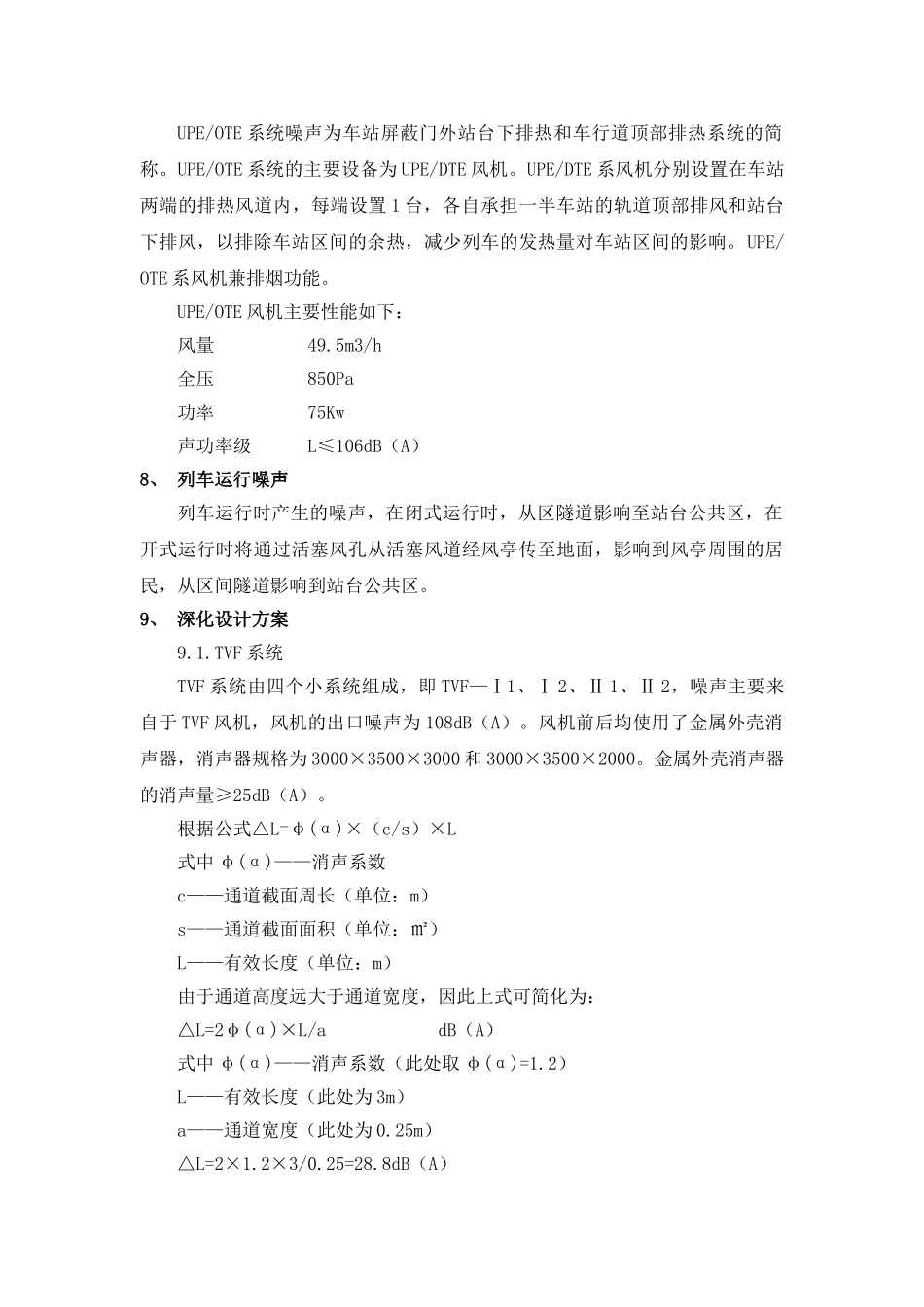

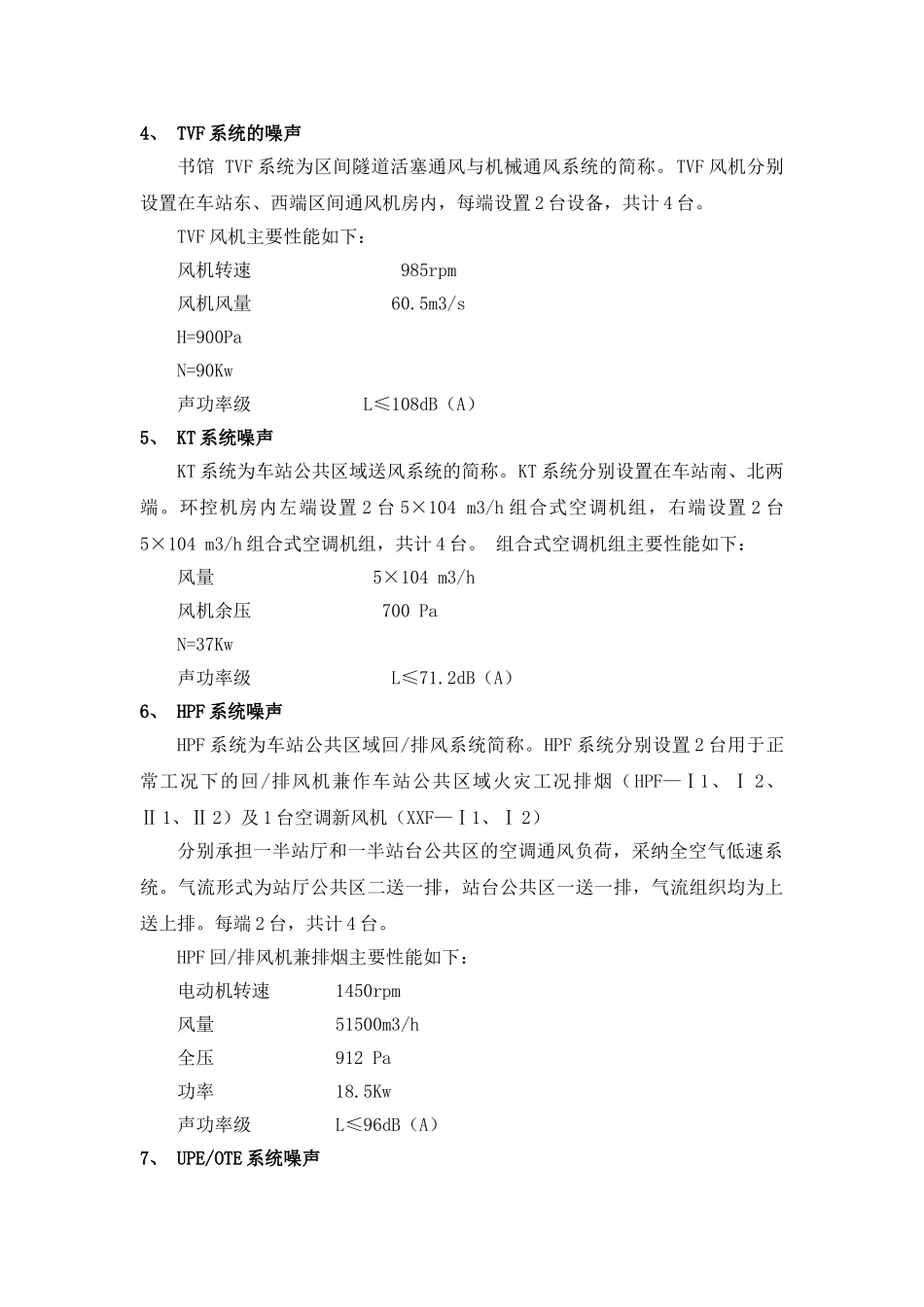

各类风井消声方案1、概况 M8 线一期工程从开鲁路（市光路）站至成山路站，共设有 22 个地下车站，1 个车辆段和 2 座主变电所。根据国内外讨论结果，M8 线对外环境产生影响的噪声源主要为敞开段和地面线的列车运行噪声；地下车站的风井亭、冷却塔噪声等。本线是一条穿越市中心的南北向直径线，所经地区为人口密集的居住区或居住、商业、工业混合区，沿途经过上海市杨浦区、虹口区、闸北区、黄浦区、卢湾区和浦东新区，环境问题较为敏感。为了有效地改善本线运行产生的噪声对周围环境的影响，特将成山路车站的风道和风井风口消声百叶等作了进一步的深化设计，确保 M8 线工程在用地界内达标。 2、设计依据 《中华人民共和国环境噪声污染防治法》（1997 年 3 月 1 日起施行） 《城市区域环境噪声标准》GB3096-93 《城市环境噪声测量方法》GB3222-82 《地下铁道工程施工及验收法律规范》GB50299-1999 空调通风设备正常运行时传至站厅、站台公共区域噪声≤70dB（A） 空调通风设备传至工作室、休息室噪声＜60dB（A） 空调通风机房内噪声＜90dB（A） 交通干线、道路两侧噪声昼间≤70dB（A），夜间≤55dB（A） 噪声计量单位如无特别说明，均为 A 计权声压级。 3、 车站主要环控设备噪声源分布情况 成山路站环控设备声功率级噪声值设备名称型号风量全压A 声功率级M3/SPadB(A)TVF 风机HP3LN-D-2060.5900108UPE/OTE 系统HP3LN-B-1849.5850106HPF 系统HPC-10-451500（M3/h）91296组合式空调机组（KT）50000（M3/h）700（机外余压）100.2(叠加)4、 TVF 系统的噪声 书馆 TVF 系统为区间隧道活塞通风与机械通风系统的简称。TVF 风机分别设置在车站东、西端区间通风机房内，每端设置 2 台设备，共计 4 台。 TVF 风机主要性能如下： 风机转速 985rpm 风机风量 60.5m3/s H=900Pa N=90Kw 声功率级 L≤108dB（A） 5、 KT 系统噪声 KT 系统为车站公共区域送风系统的简称。KT 系统分别设置在车站南、北两端。环控机房内左端设置 2 台 5×104 m3/h 组合式空调机组，右端设置 2 台5×104 m3/h 组合式空调机组，共计 4 台。 组合式空调机组主要性能如下： 风量 5×104 m3/h 风机余压 700 Pa N=37Kw 声功率级 L≤71.2dB（A） 6、 HPF 系统噪声 HPF 系统为车站公共区域回/排风系统简称。HPF 系统分别设置 2 台用于正常工况下的回/排风机兼作车站公共区域火灾工况排烟（ HPF—Ⅰ1、...
