合工大毕业设计计算书

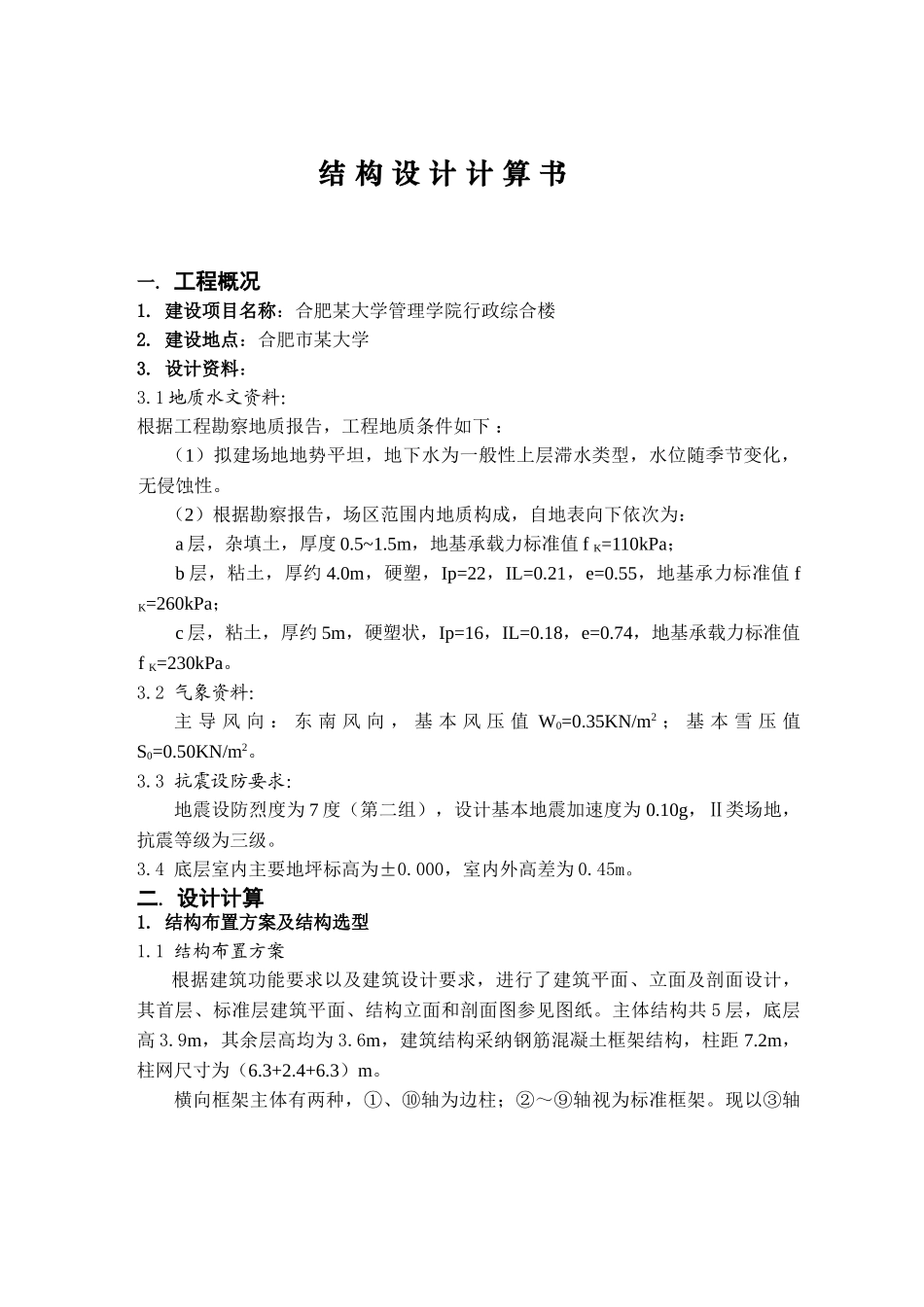

结 构 设 计 计 算 书一. 工程概况1. 建设项目名称：合肥某大学管理学院行政综合楼2. 建设地点：合肥市某大学3. 设计资料：3.1 地质水文资料：根据工程勘察地质报告，工程地质条件如下 ： （1）拟建场地地势平坦，地下水为一般性上层滞水类型，水位随季节变化，无侵蚀性。（2）根据勘察报告，场区范围内地质构成，自地表向下依次为：a 层，杂填土，厚度 0.5~1.5m，地基承载力标准值 f K=110kPa；b 层，粘土，厚约 4.0m，硬塑，Ip=22，IL=0.21，e=0.55，地基承力标准值 f K=260kPa；c 层，粘土，厚约 5m，硬塑状，Ip=16，IL=0.18，e=0.74，地基承载力标准值f K=230kPa。3.2 气象资料：主 导 风 向 ： 东 南 风 向 ， 基 本 风 压 值 W0=0.35KN/m2 ； 基 本 雪 压 值S0=0.50KN/m2。3.3 抗震设防要求：地震设防烈度为 7 度（第二组），设计基本地震加速度为 0.10g，Ⅱ类场地，抗震等级为三级。3.4 底层室内主要地坪标高为±0.000，室内外高差为 0.45m。二. 设计计算1. 结构布置方案及结构选型1.1 结构布置方案根据建筑功能要求以及建筑设计要求，进行了建筑平面、立面及剖面设计，其首层、标准层建筑平面、结构立面和剖面图参见图纸。主体结构共 5 层，底层高 3.9m，其余层高均为 3.6m，建筑结构采纳钢筋混凝土框架结构，柱距 7.2m，柱网尺寸为（6.3+2.4+6.3）m。 横向框架主体有两种，①、⑩轴为边柱；②～⑨轴视为标准框架。现以③轴一榀框架为代表进行设计计算。 1.2 主要构件选型及尺寸初步估算1.2.1 主要构件选型（１）梁﹑板﹑柱结构形式：现浇钢筋混凝土结构。（２）墙体采纳：非承重粘土空心砖（190mm×190mm×390mm）。（３）楼盖及屋盖：均采纳现浇钢筋混凝土结构，楼板厚度均取 100mm。（４）基础采纳：柱下独立基础。1.2.2 梁﹑柱截面尺寸估算（１）框架梁： 梁截面高度 h 按梁跨度的 1/12～1/8 估算，宽度 b=(1/2~1/3)h，估算结果见表 1-1。（２）框架柱：×3900=260mm~195mm，b=(1~2/3)h，取 b=h按轴压比验算：此建筑抗震等级为三级，=0.85，各层的重力荷载代表值近似取 12kN/ m2，由建筑图可知，边柱及中柱的负载面积分别为 7.2×3.15m2 和7.2×4.35m2，选 C25 混凝土（=12.5N/mm2 ，=1.30N/mm2），N=(1.2~1.4)N0。 边柱： 中柱：根据上述计算结果并综合考虑其它因素，初选柱截面尺寸为：边柱： b×h=500mm×500mm中柱： b×h=500mm×500mm表 ...
