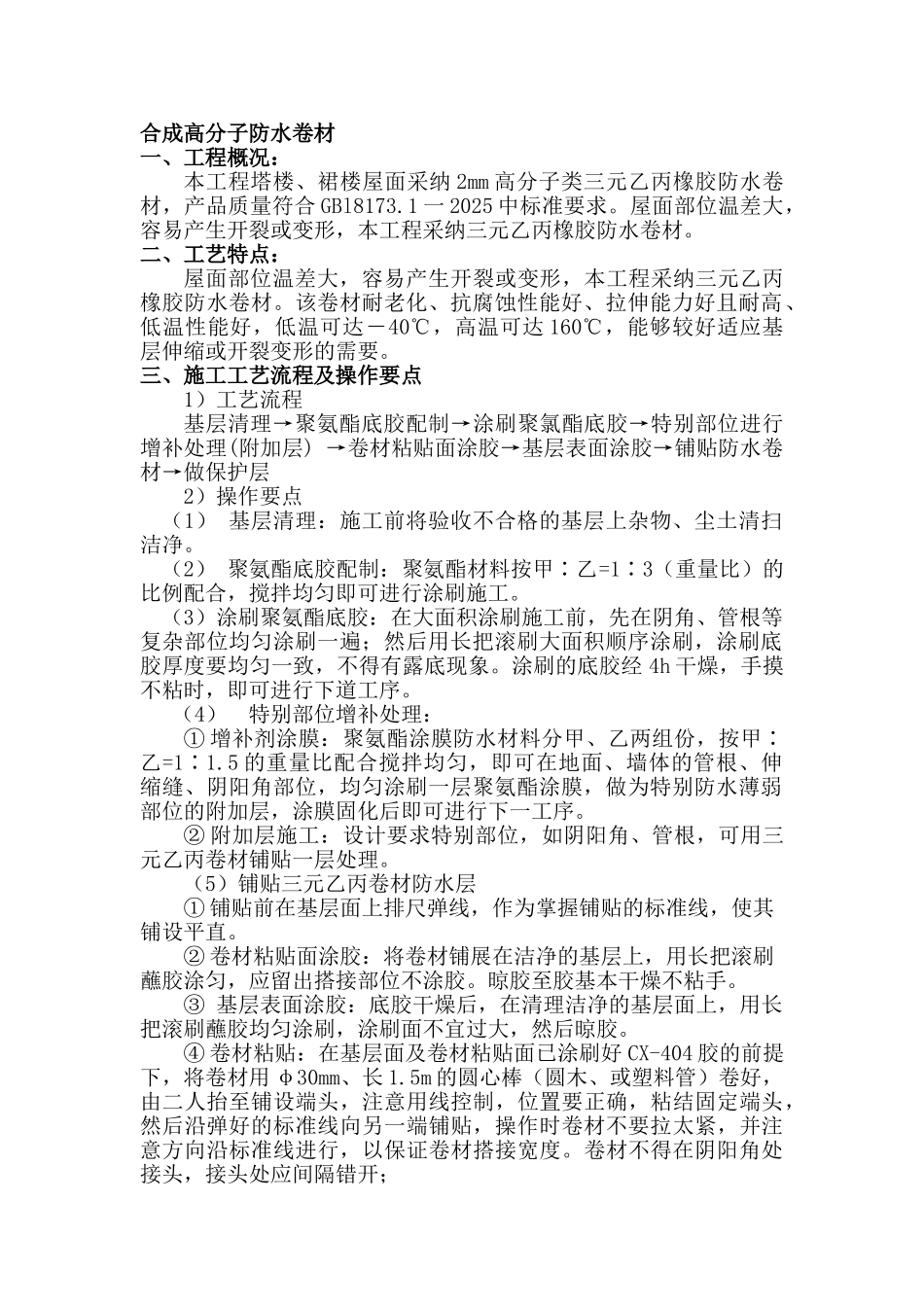

合成高分子防水卷材一、工程概况：本工程塔楼、裙楼屋面采纳 2mm 高分子类三元乙丙橡胶防水卷材，产品质量符合 GBl8173
1 一 2025 中标准要求
屋面部位温差大，容易产生开裂或变形，本工程采纳三元乙丙橡胶防水卷材
二、工艺特点：屋面部位温差大，容易产生开裂或变形，本工程采纳三元乙丙橡胶防水卷材
该卷材耐老化、抗腐蚀性能好、拉伸能力好且耐高、低温性能好，低温可达－40℃，高温可达 160℃，能够较好适应基层伸缩或开裂变形的需要
三、施工工艺流程及操作要点1）工艺流程基层清理→聚氨酯底胶配制→涂刷聚氯酯底胶→特别部位进行增补处理(附加层) →卷材粘贴面涂胶→基层表面涂胶→铺贴防水卷材→做保护层2）操作要点（1） 基层清理：施工前将验收不合格的基层上杂物、尘土清扫洁净
（2） 聚氨酯底胶配制：聚氨酯材料按甲∶乙=1∶3（重量比）的比例配合，搅拌均匀即可进行涂刷施工
（3）涂刷聚氨酯底胶：在大面积涂刷施工前，先在阴角、管根等复杂部位均匀涂刷一遍；然后用长把滚刷大面积顺序涂刷，涂刷底胶厚度要均匀一致，不得有露底现象
涂刷的底胶经 4h 干燥，手摸不粘时，即可进行下道工序
（4） 特别部位增补处理：① 增补剂涂膜：聚氨酯涂膜防水材料分甲、乙两组份，按甲∶乙=1∶1
5 的重量比配合搅拌均匀，即可在地面、墙体的管根、伸缩缝、阴阳角部位，均匀涂刷一层聚氨酯涂膜，做为特别防水薄弱部位的附加层，涂膜固化后即可进行下一工序
② 附加层施工：设计要求特别部位，如阴阳角、管根，可用三元乙丙卷材铺贴一层处理
（5）铺贴三元乙丙卷材防水层① 铺贴前在基层面上排尺弹线，作为掌握铺贴的标准线，使其铺设平直
② 卷材粘贴面涂胶：将卷材铺展在洁净的基层上，用长把滚刷蘸胶涂匀，应留出搭接部位不涂胶
晾胶至胶基本干燥不粘手

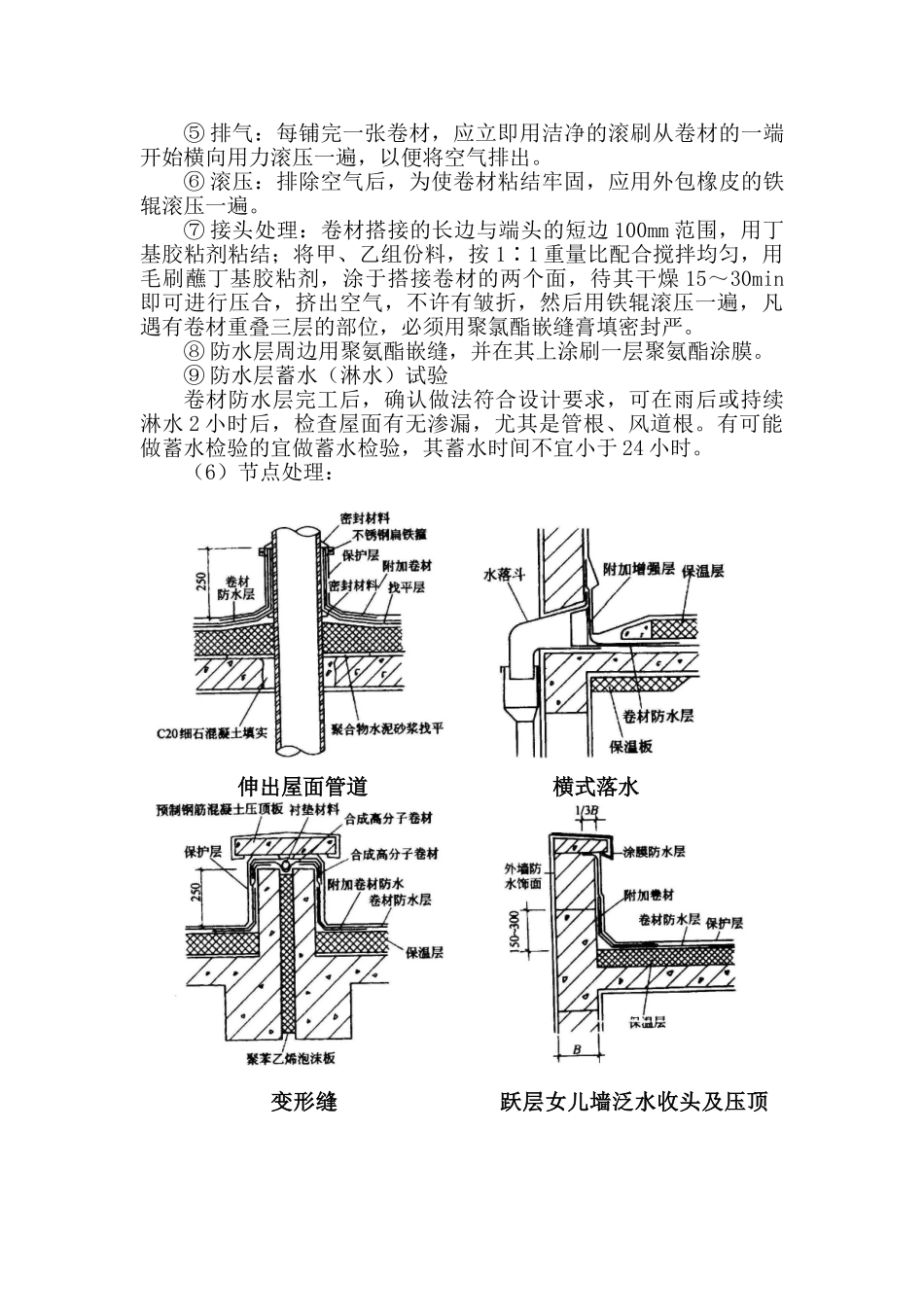

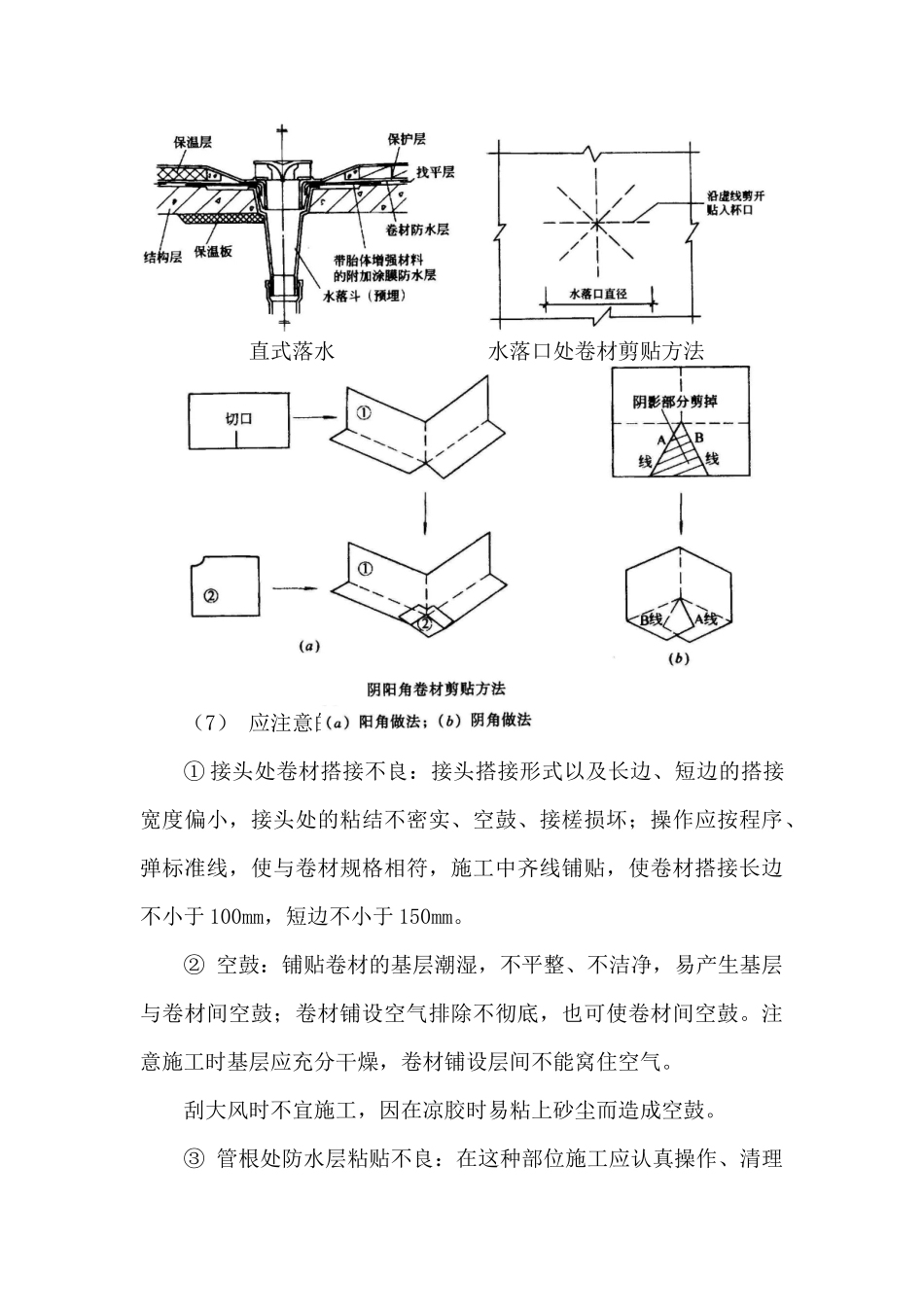

③ 基层表面涂胶：底胶干燥后，在清理洁净的基层面上，用长把滚刷蘸胶均匀涂刷，涂刷面
