合肥某施工现场临时用水方案

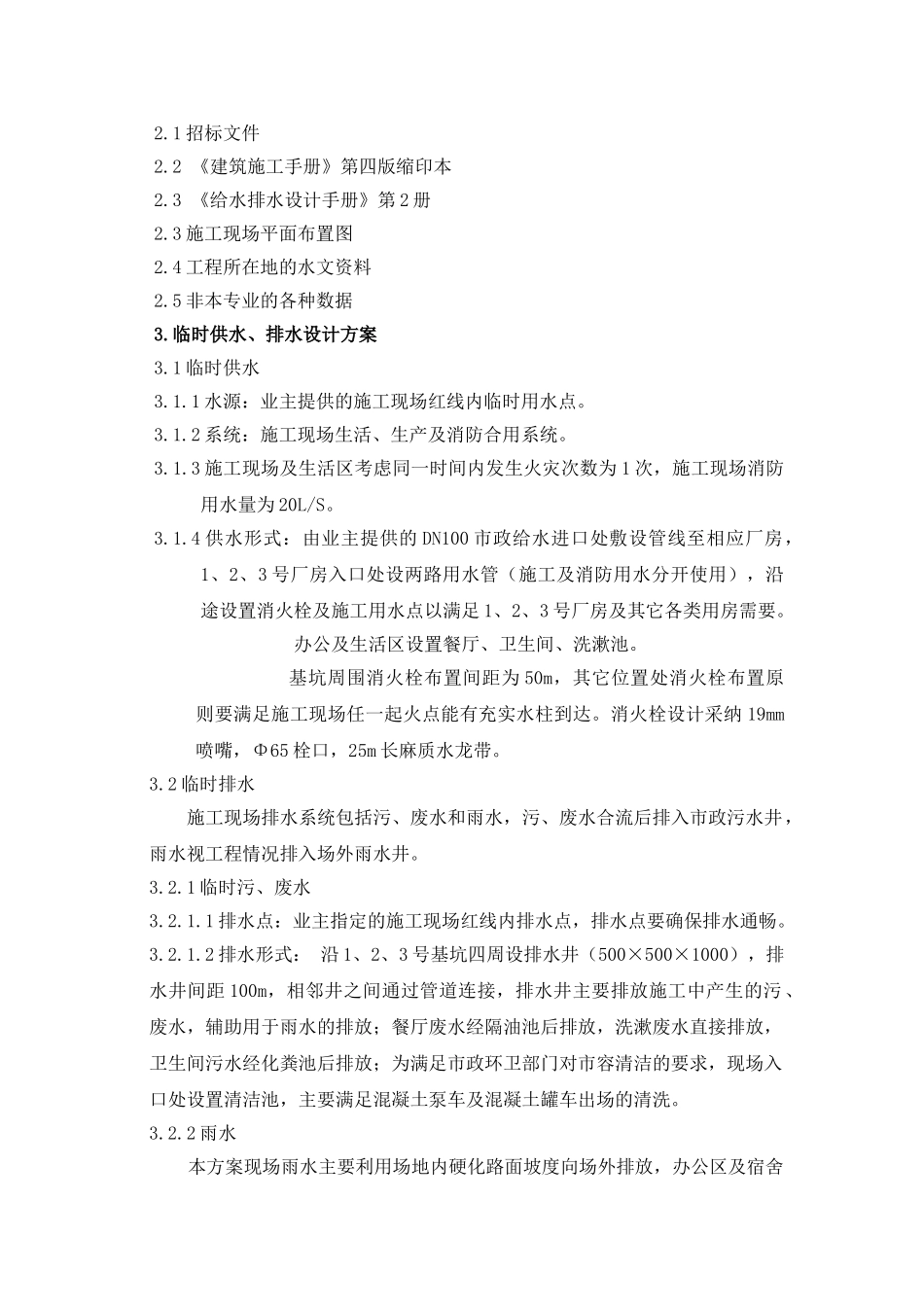

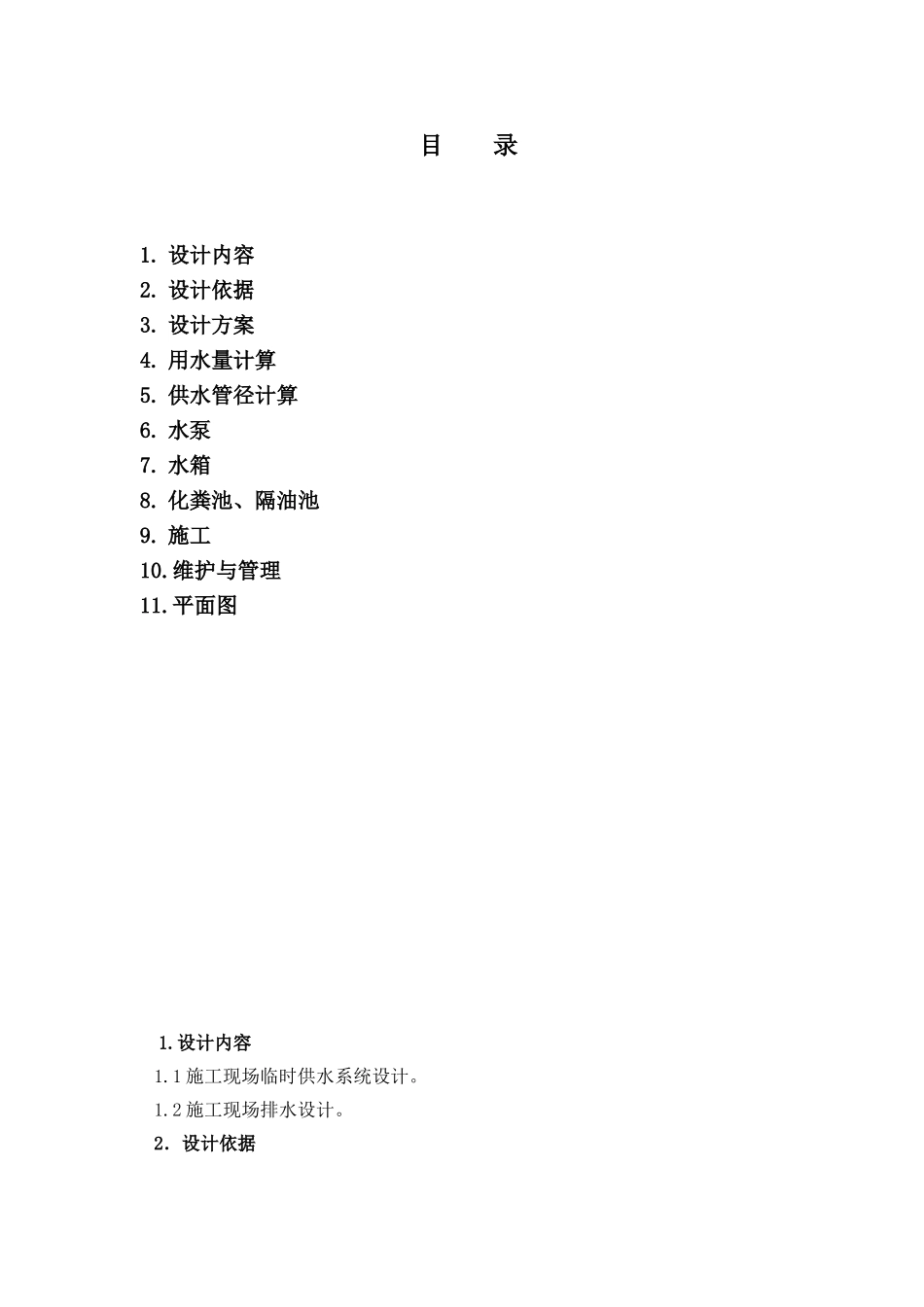

目 录1. 设计内容2. 设计依据3. 设计方案4. 用水量计算5. 供水管径计算6. 水泵7. 水箱8. 化粪池、隔油池9. 施工10.维护与管理11.平面图1.设计内容1.1 施工现场临时供水系统设计。1.2 施工现场排水设计。2．设计依据2.1 招标文件2.2 《建筑施工手册》第四版缩印本2.3 《给水排水设计手册》第 2 册2.3 施工现场平面布置图2.4 工程所在地的水文资料2.5 非本专业的各种数据3.临时供水、排水设计方案3.1 临时供水3.1.1 水源：业主提供的施工现场红线内临时用水点。3.1.2 系统：施工现场生活、生产及消防合用系统。3.1.3 施工现场及生活区考虑同一时间内发生火灾次数为 1 次，施工现场消防用水量为 20L/S。3.1.4 供水形式：由业主提供的 DN100 市政给水进口处敷设管线至相应厂房，1、2、3 号厂房入口处设两路用水管（施工及消防用水分开使用），沿途设置消火栓及施工用水点以满足 1、2、3 号厂房及其它各类用房需要。 办公及生活区设置餐厅、卫生间、洗漱池。基坑周围消火栓布置间距为 50m，其它位置处消火栓布置原则要满足施工现场任一起火点能有充实水柱到达。消火栓设计采纳 19mm喷嘴，Φ65 栓口，25m 长麻质水龙带。3.2 临时排水 施工现场排水系统包括污、废水和雨水，污、废水合流后排入市政污水井，雨水视工程情况排入场外雨水井。3.2.1 临时污、废水3.2.1.1 排水点：业主指定的施工现场红线内排水点，排水点要确保排水通畅。3.2.1.2 排水形式： 沿 1、2、3 号基坑四周设排水井（500×500×1000），排水井间距 100m，相邻井之间通过管道连接，排水井主要排放施工中产生的污、废水，辅助用于雨水的排放；餐厅废水经隔油池后排放，洗漱废水直接排放，卫生间污水经化粪池后排放；为满足市政环卫部门对市容清洁的要求，现场入口处设置清洁池，主要满足混凝土泵车及混凝土罐车出场的清洗。3.2.2 雨水本方案现场雨水主要利用场地内硬化路面坡度向场外排放，办公区及宿舍区设排水沟，铸铁篦子盖板。3.5 管材设计施工生产及消防用水管道采纳焊接钢管。施工生活用水管道采纳镀锌钢管。排水采纳 U-PVC 管。阀门 DN《50 铜截止阀，其余钢制。4.用水量计算4.1 施工用水量计算4.1.1 计算公式 ：q1=K1ΣQ1.N1/(T1 .t) ×K2/（8×3600） q1——施工用水量（L/S） K1——未估计的施工用水系数（1.05 —1.15） Q1——年（季）度工程量（以实物计量单位表示） N1——施工用水定额 T1——年（季）度...
