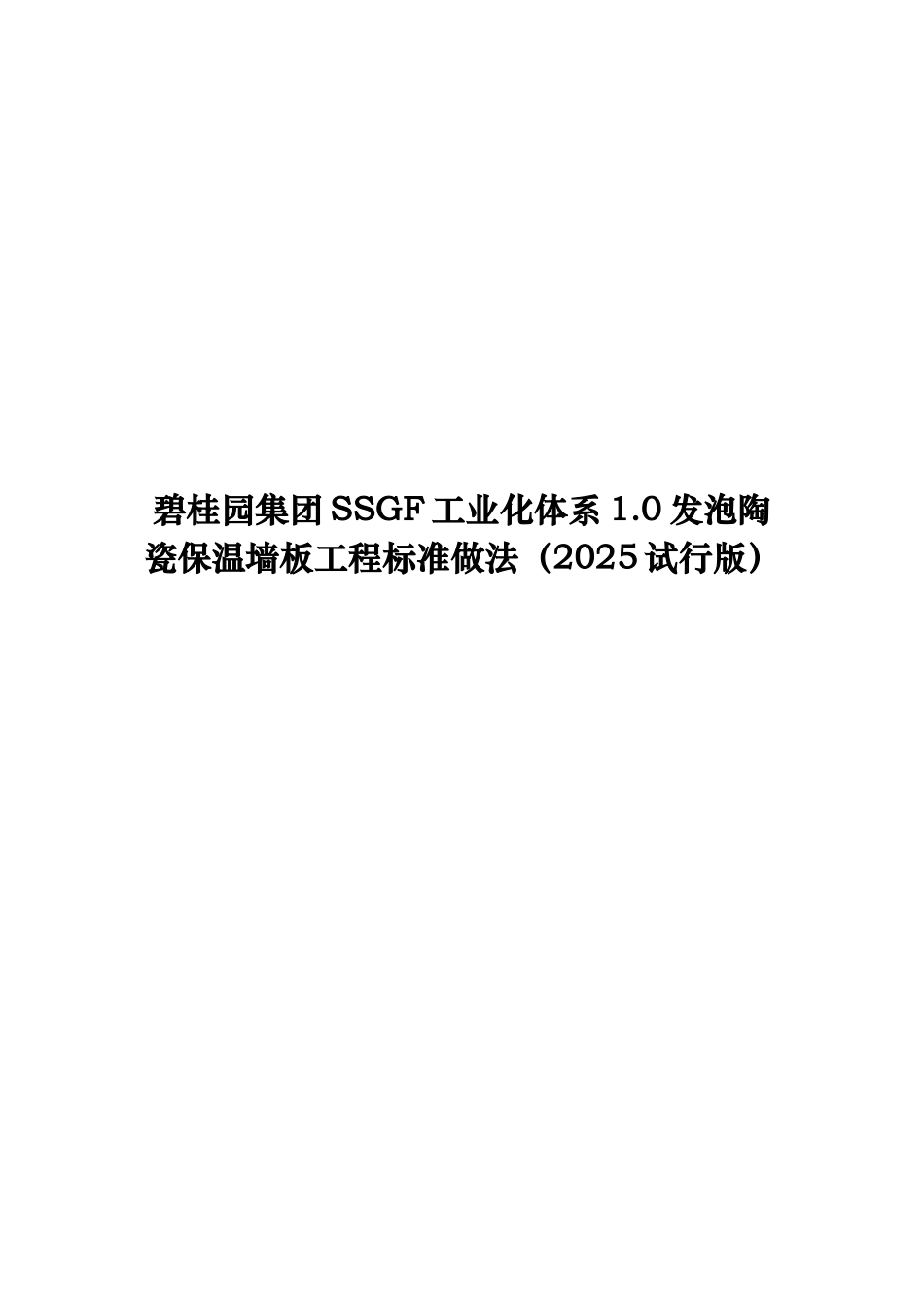

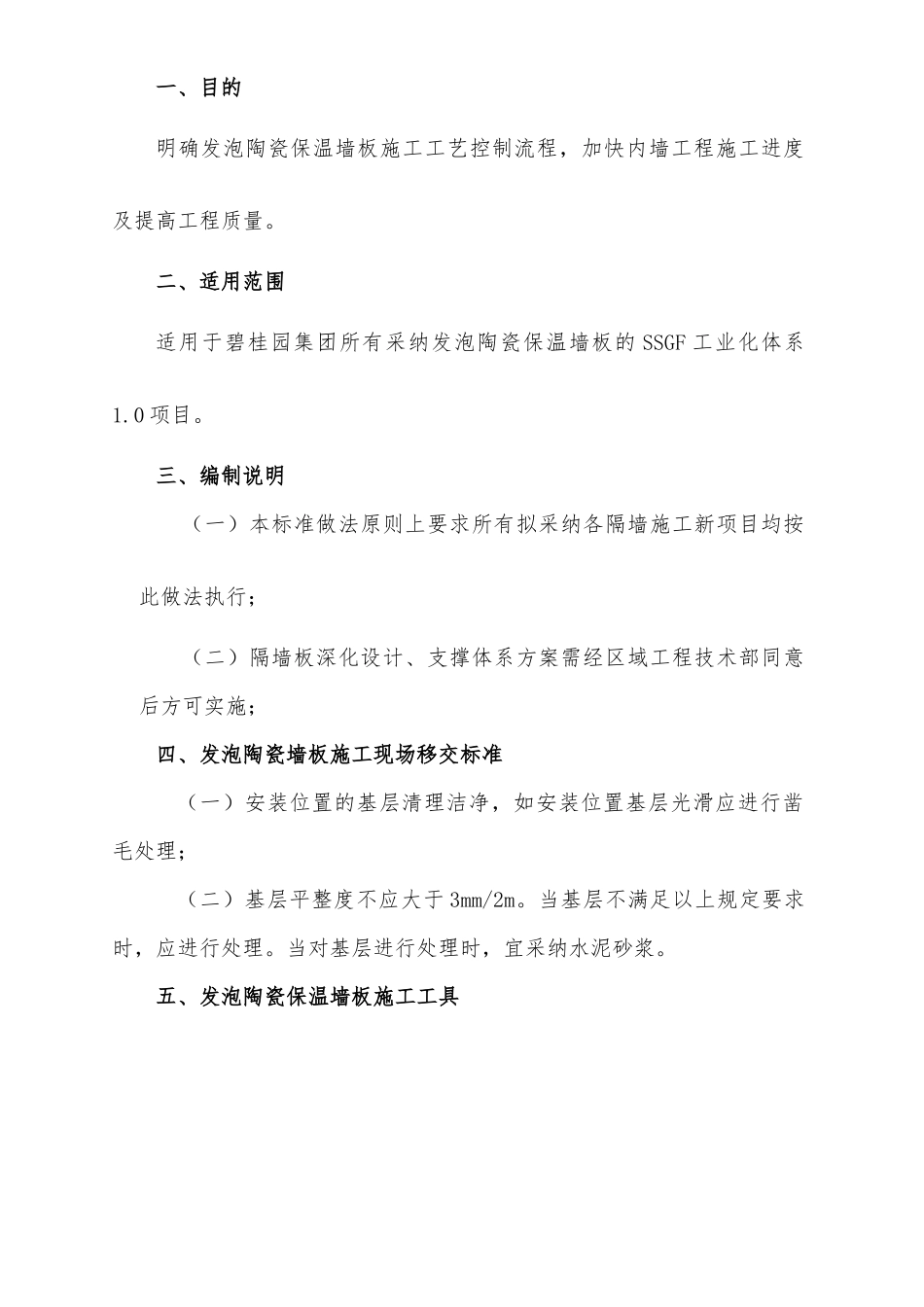

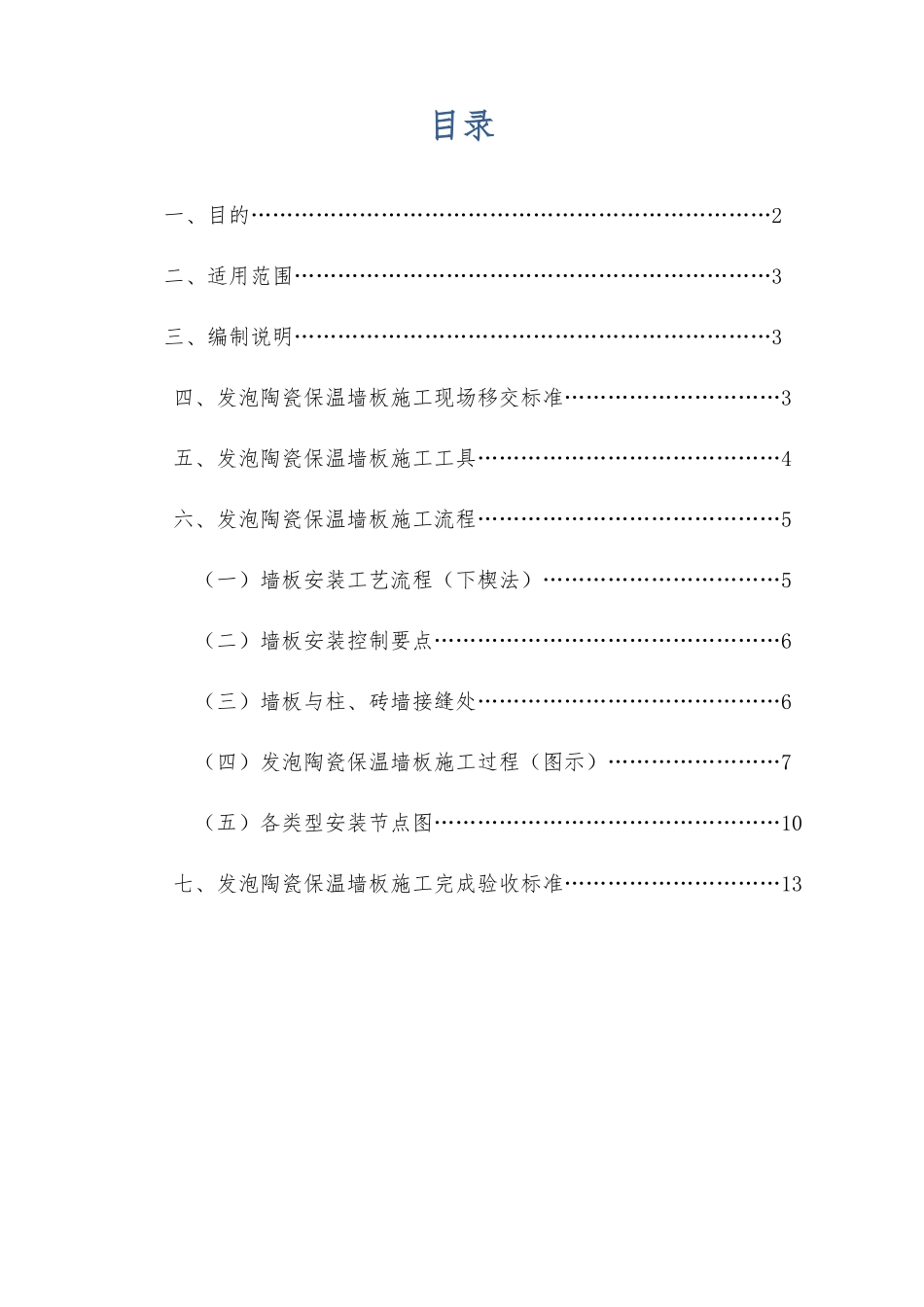

碧桂园集团 SSGF 工业化体系 1.0 发泡陶瓷保温墙板工程标准做法（2025 试行版）目录一、目的………………………………………………………………2二、适用范围…………………………………………………………3三、编制说明…………………………………………………………3四、发泡陶瓷保温墙板施工现场移交标准…………………………3五、发泡陶瓷保温墙板施工工具……………………………………4六、发泡陶瓷保温墙板施工流程……………………………………5 （一）墙板安装工艺流程（下楔法）……………………………5 （二）墙板安装控制要点…………………………………………6 （三）墙板与柱、砖墙接缝处……………………………………6（四）发泡陶瓷保温墙板施工过程（图示）……………………7（五）各类型安装节点图…………………………………………10七、发泡陶瓷保温墙板施工完成验收标准…………………………13一、目的明确发泡陶瓷保温墙板施工工艺控制流程，加快内墙工程施工进度及提高工程质量。 二、适用范围适用于碧桂园集团所有采纳发泡陶瓷保温墙板的 SSGF 工业化体系1.0 项目。三、编制说明（一）本标准做法原则上要求所有拟采纳各隔墙施工新项目均按此做法执行；（二）隔墙板深化设计、支撑体系方案需经区域工程技术部同意后方可实施；四、发泡陶瓷墙板施工现场移交标准（一）安装位置的基层清理洁净，如安装位置基层光滑应进行凿毛处理；（二）基层平整度不应大于 3mm/2m。当基层不满足以上规定要求时，应进行处理。当对基层进行处理时，宜采纳水泥砂浆。五、发泡陶瓷保温墙板施工工具 水平仪、搅拌机、灰沙桶、冲击钻、铁锤、卷尺、墨斗、直靠尺、抹泥刀、切割机、钢菜刀、木垫板、手脚架、瓷砖胶、构件、木楔、膨胀螺栓及配套螺丝刀、人字梯、镂槽机六、发泡陶瓷保温墙板施工流程施工流程图（一）墙板安装工艺流程（下楔法） 1.安装：基层及墙板侧边上满瓷砖胶、墙板顶部满涂瓷砖胶并成倒“V”字型，将墙板对准定位线后立板，安装时注意保证墙板的凸线与凹槽相互连接，墙板上部及接缝处瓷砖胶挤出； 2.调校：墙板就位后，使用 2m 靠尺和撬棍调校墙面的垂直度及平整度；3.固定：下部用木楔备紧，再次检查墙板垂直度及平整度且合格后，用射钉在墙板上部与梁（板）下部安装的“U”型钢卡件，使墙板上部与结构主体连接牢靠。并将挤出板缝（上部和侧部）的瓷砖胶及时压进板缝内； 4.塞缝：在墙板安装完毕后 24 小...
