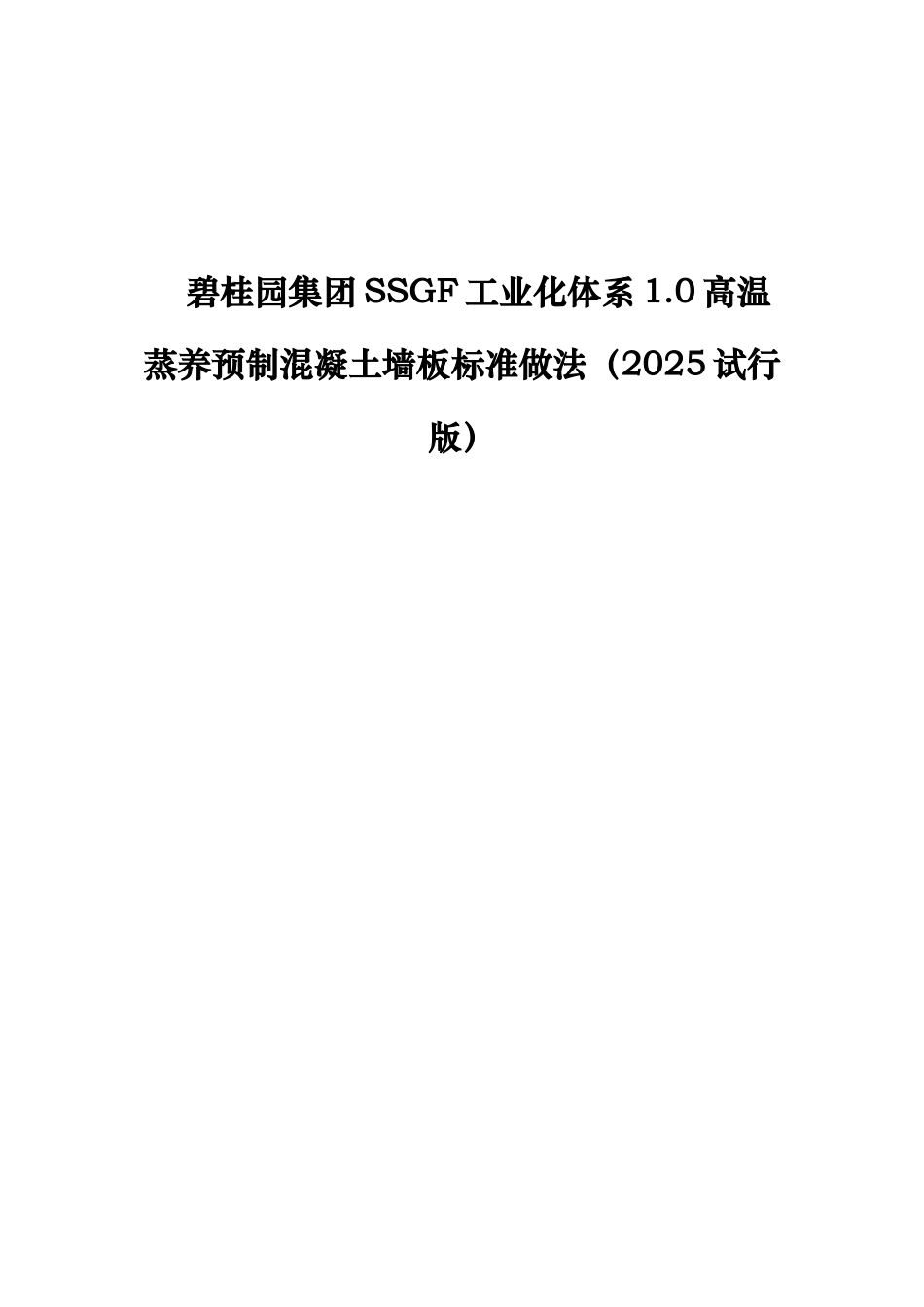

名企SSGF工业化体系高温蒸养预制混凝土墙板标准做法

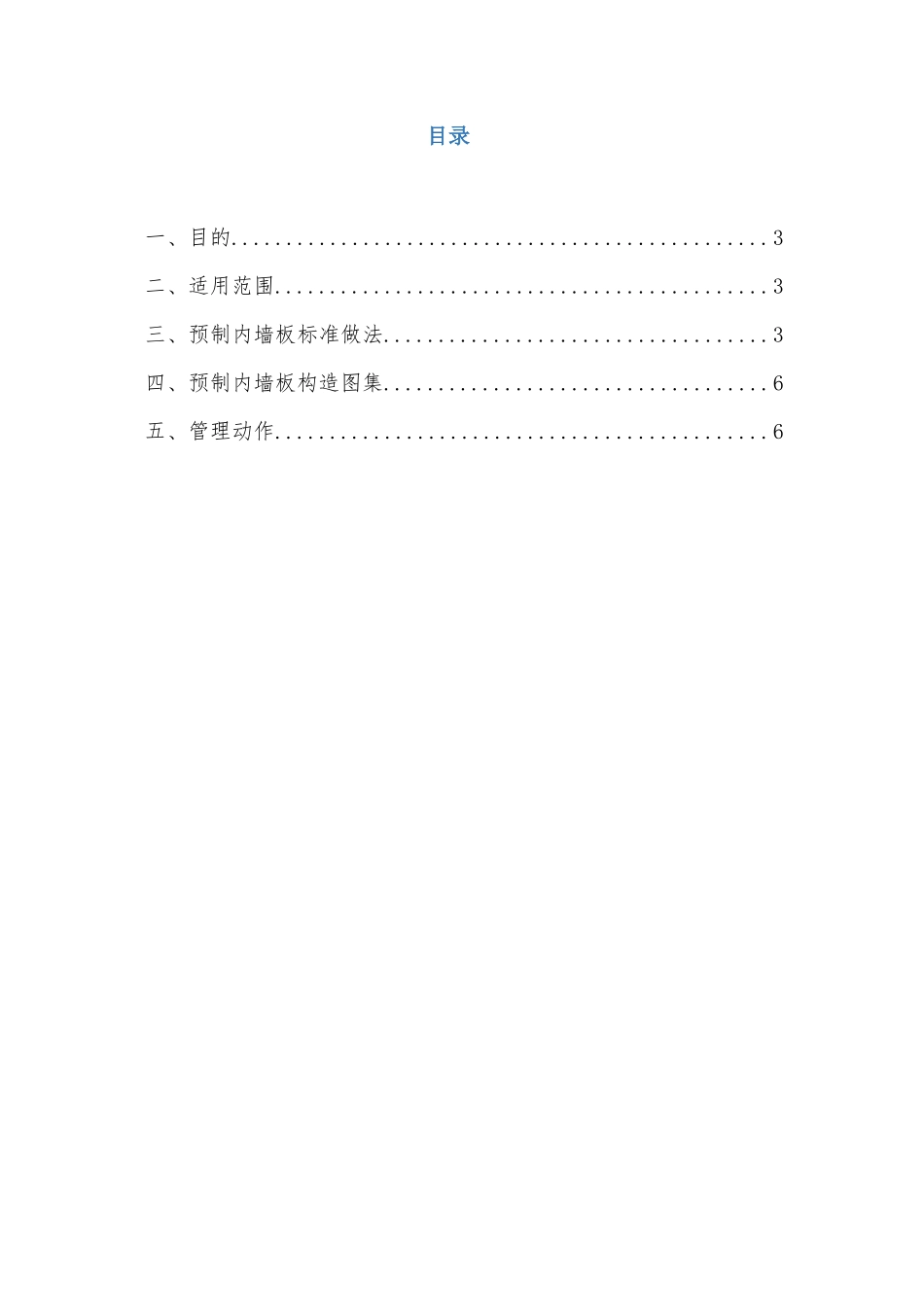

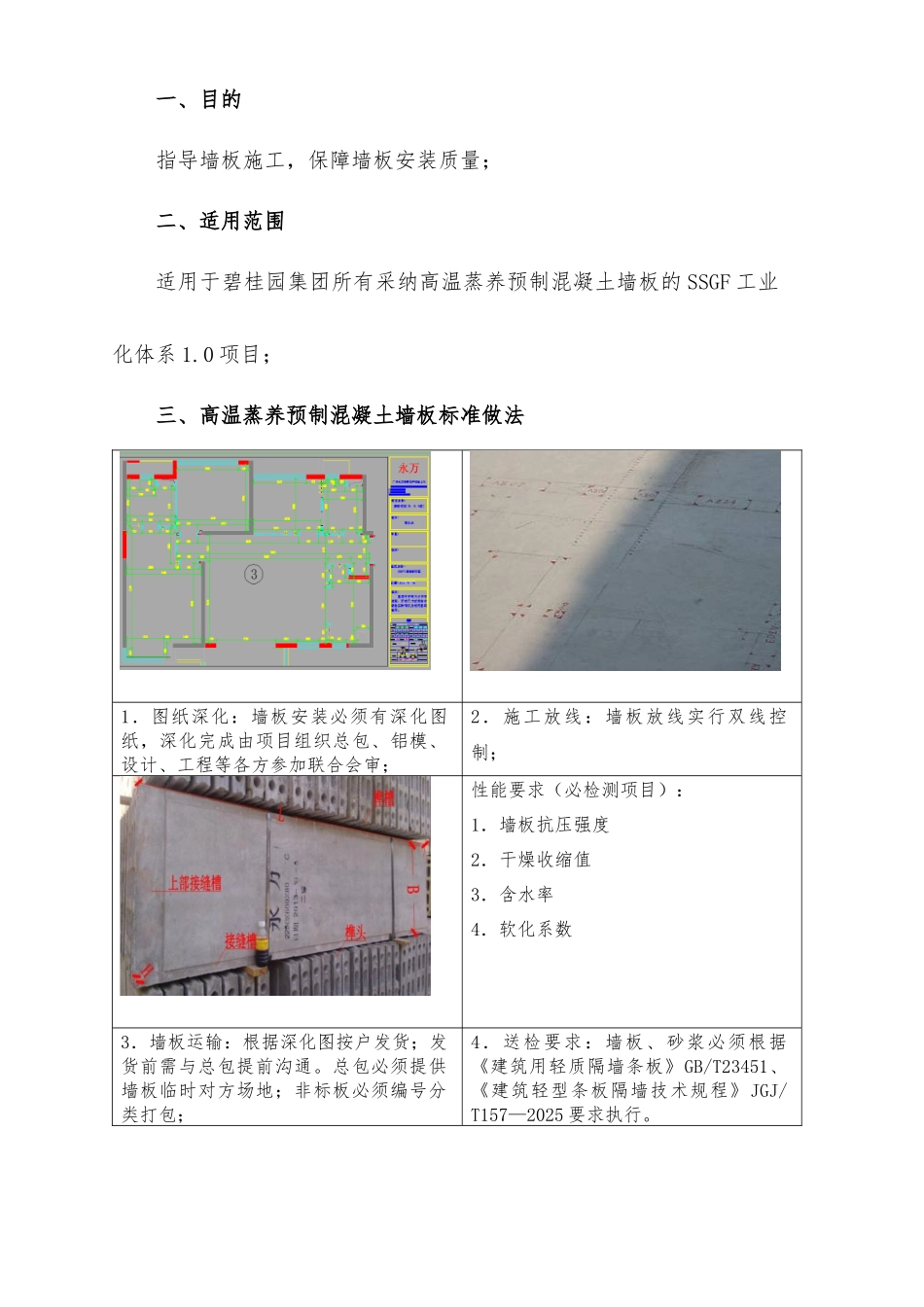

碧桂园集团 SSGF 工业化体系 1.0 高温蒸养预制混凝土墙板标准做法（2025 试行版）目录一、目的.................................................3二、适用范围.............................................3三、预制内墙板标准做法...................................3四、预制内墙板构造图集...................................6五、管理动作.............................................6一、目的指导墙板施工，保障墙板安装质量；二、适用范围适用于碧桂园集团所有采纳高温蒸养预制混凝土墙板的 SSGF 工业化体系 1.0 项目；三、高温蒸养预制混凝土墙板标准做法1．图纸深化：墙板安装必须有深化图纸，深化完成由项目组织总包、铝模、设计、工程等各方参加联合会审；2．施工放线：墙板放线实行双线控制；性能要求（必检测项目）：1．墙板抗压强度2．干燥收缩值3．含水率4．软化系数3．墙板运输：根据深化图按户发货；发货前需与总包提前沟通。总包必须提供墙板临时对方场地；非标板必须编号分类打包；4．送检要求：墙板、砂浆必须根据《建筑用轻质隔墙条板》GB/T23451、《建筑轻型条板隔墙技术规程》JGJ/T157—2025 要求执行。5．墙板安装辅助工具：（1）耐碱网格布 160g/m2，必须送检；（2）PE 棒 80mm 板用 40mm 直径、100mm 板用 50mm 直径；（3）抗震胶垫,空心采纳带角的、实心采纳平口；（4）木楔必须采纳强度较大的木材制成，如白橡木、硬枫木、胡桃木等；（5）角码采纳 100*50*2mm； 6．构造要求：（1）室内梁高必须统一；（2）有墙板的梁侧、墙侧必须压槽； （3）入户门垛、强弱电箱必须现浇；（4）墙长超过 5m 必须设置构造柱，并不大于 3 米设置一处；（5）取消反坎（卫生间及烟道除外）、管道墩子二次构件；（6）水电必须根据墙板深化图做预埋；（7）所有落水管、地漏必须采纳止水节；7．安装：（1）安装前对比图纸找好板，用 PE 板封堵板孔，将砂浆挂在板边，采纳挤浆安装，严禁现场随意切割板；8．安装：（2）墙板采纳下楔法施工，严禁采纳上楔；9．安装：（3）采纳红外扫平仪、靠尺进行调整；平整度、垂直度≤3mm 10．安装: （4）顶部、底部补浆、灌缝，必须勾缝处理；严禁出现缝隙不饱满、假缝等现象；采纳撬棍从下部往上、从侧面挤紧；缝宽不大于 8mm；11．安装：（5）7 天后拆除木楔，对木楔位置进行灌缝处理； 12．安装: （6）墙板安装间隔 14 天后进行拼缝位置补浆，必须采纳耐碱...
