含泥量对混凝土强度的影响

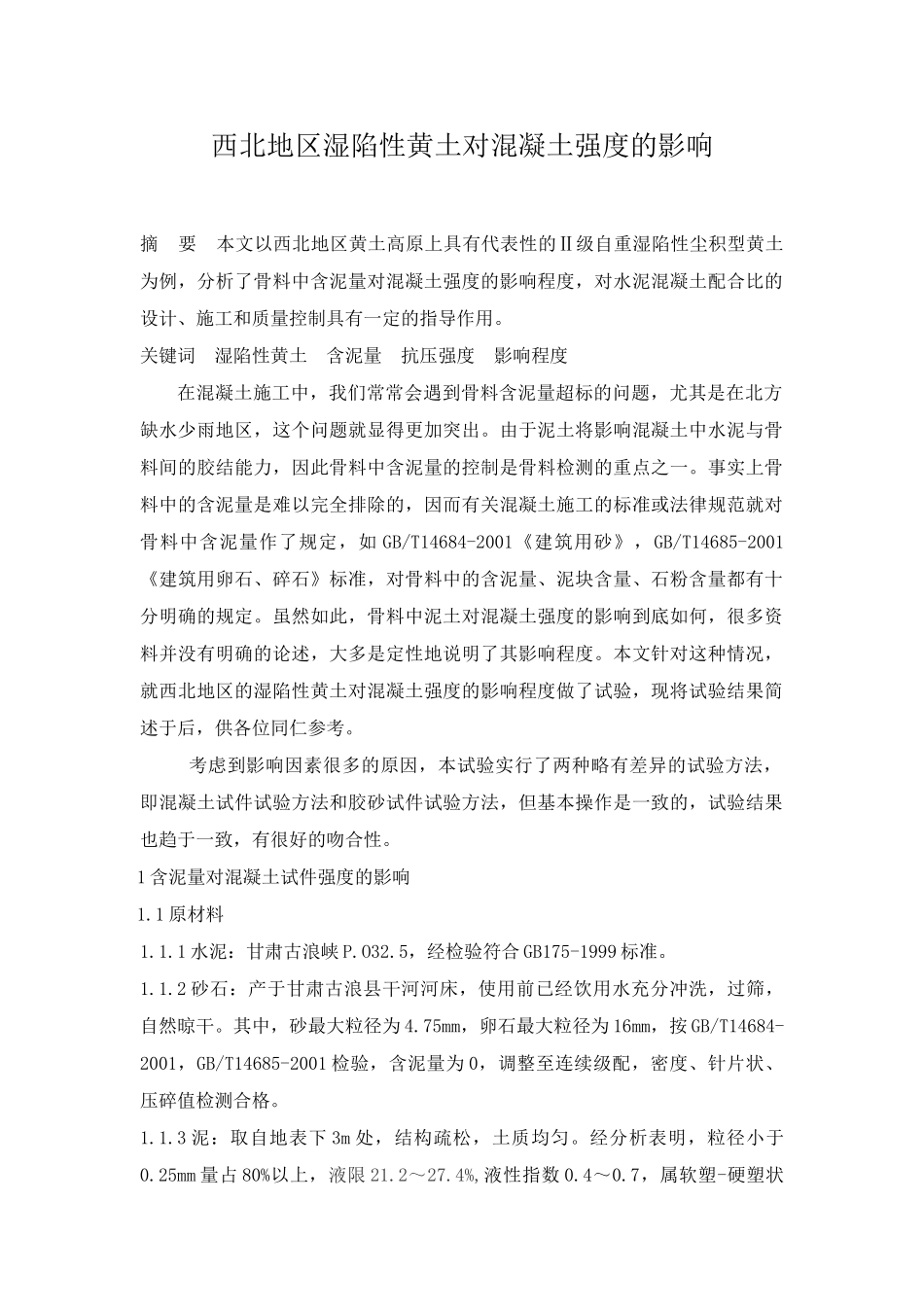

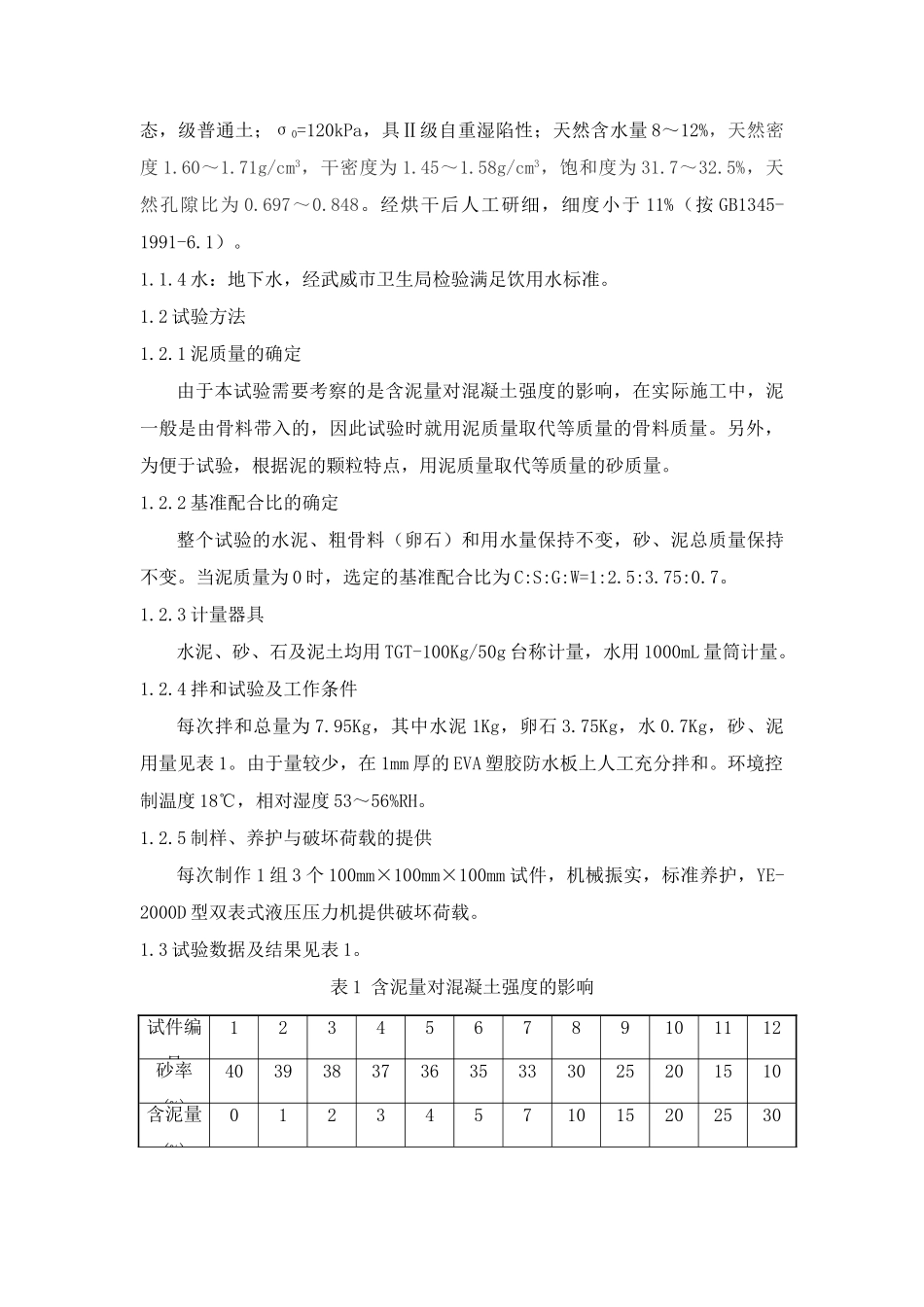

西北地区湿陷性黄土对混凝土强度的影响摘 要 本文以西北地区黄土高原上具有代表性的Ⅱ级自重湿陷性尘积型黄土为例，分析了骨料中含泥量对混凝土强度的影响程度，对水泥混凝土配合比的设计、施工和质量控制具有一定的指导作用。关键词 湿陷性黄土 含泥量 抗压强度 影响程度在混凝土施工中，我们常常会遇到骨料含泥量超标的问题，尤其是在北方缺水少雨地区，这个问题就显得更加突出。由于泥土将影响混凝土中水泥与骨料间的胶结能力，因此骨料中含泥量的控制是骨料检测的重点之一。事实上骨料中的含泥量是难以完全排除的，因而有关混凝土施工的标准或法律规范就对骨料中含泥量作了规定，如 GB/T14684-2001《建筑用砂》，GB/T14685-2001《建筑用卵石、碎石》标准，对骨料中的含泥量、泥块含量、石粉含量都有十分明确的规定。虽然如此，骨料中泥土对混凝土强度的影响到底如何，很多资料并没有明确的论述，大多是定性地说明了其影响程度。本文针对这种情况，就西北地区的湿陷性黄土对混凝土强度的影响程度做了试验，现将试验结果简述于后，供各位同仁参考。考虑到影响因素很多的原因，本试验实行了两种略有差异的试验方法，即混凝土试件试验方法和胶砂试件试验方法，但基本操作是一致的，试验结果也趋于一致，有很好的吻合性。1 含泥量对混凝土试件强度的影响1.1 原材料1.1.1 水泥：甘肃古浪峡 P.O32.5，经检验符合 GB175-1999 标准。1.1.2 砂石：产于甘肃古浪县干河河床，使用前已经饮用水充分冲洗，过筛，自然晾干。其中，砂最大粒径为 4.75mm，卵石最大粒径为 16mm，按 GB/T14684-2001，GB/T14685-2001 检验，含泥量为 0，调整至连续级配，密度、针片状、压碎值检测合格。1.1.3 泥：取自地表下 3m 处，结构疏松，土质均匀。经分析表明，粒径小于0.25mm 量占 80%以上，液限 21.2～27.4%,液性指数 0.4～0.7，属软塑-硬塑状态，级普通土；σ0=120kPa，具Ⅱ级自重湿陷性；天然含水量 8～12%，天然密度 1.60～1.71g/cm3，干密度为 1.45～1.58g/cm3，饱和度为 31.7～32.5%，天然孔隙比为 0.697～0.848。经烘干后人工研细，细度小于 11%（按 GB1345-1991-6.1）。1.1.4 水：地下水，经武威市卫生局检验满足饮用水标准。1.2 试验方法1.2.1 泥质量的确定由于本试验需要考察的是含泥量对混凝土强度的影响，在实际施工中，泥一般是由骨料带入的，因此试验时就用泥质量取代等质量的骨料质量。另外，为便于试验，根据泥的颗粒特...
