咬合桩在地下室基坑围护的应用

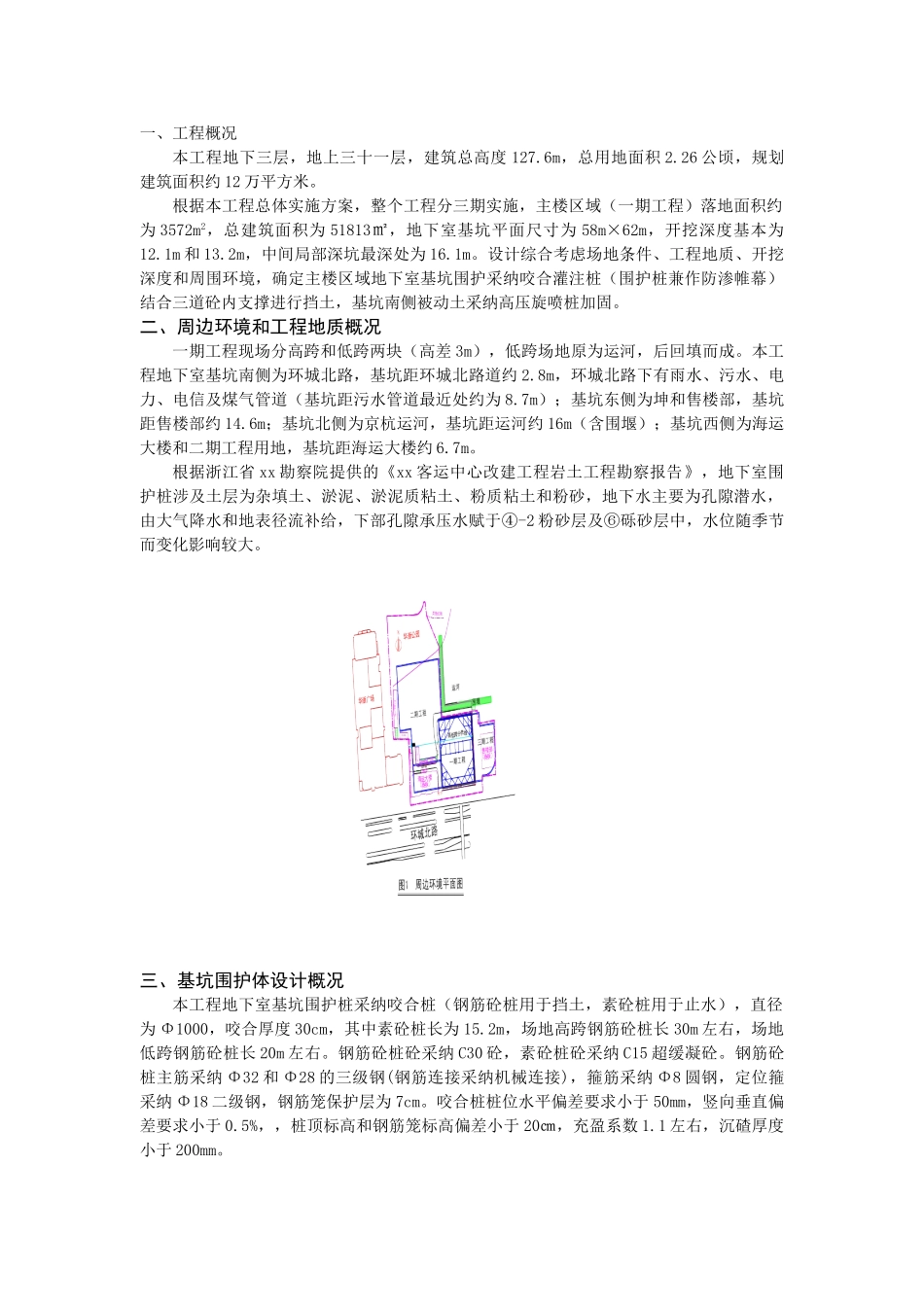

一、工程概况本工程地下三层，地上三十一层，建筑总高度 127.6m，总用地面积 2.26 公顷，规划建筑面积约 12 万平方米。根据本工程总体实施方案，整个工程分三期实施，主楼区域（一期工程）落地面积约为 3572m2，总建筑面积为 51813㎡，地下室基坑平面尺寸为 58m×62m，开挖深度基本为12.1m 和 13.2m，中间局部深坑最深处为 16.1m。设计综合考虑场地条件、工程地质、开挖深度和周围环境，确定主楼区域地下室基坑围护采纳咬合灌注桩（围护桩兼作防渗帷幕）结合三道砼内支撑进行挡土，基坑南侧被动土采纳高压旋喷桩加固。二、周边环境和工程地质概况一期工程现场分高跨和低跨两块（高差 3m），低跨场地原为运河，后回填而成。本工程地下室基坑南侧为环城北路，基坑距环城北路道约 2.8m，环城北路下有雨水、污水、电力、电信及煤气管道（基坑距污水管道最近处约为 8.7m）；基坑东侧为坤和售楼部，基坑距售楼部约 14.6m；基坑北侧为京杭运河，基坑距运河约 16m（含围堰）；基坑西侧为海运大楼和二期工程用地，基坑距海运大楼约 6.7m。根据浙江省 xx 勘察院提供的《xx 客运中心改建工程岩土工程勘察报告》，地下室围护桩涉及土层为杂填土、淤泥、淤泥质粘土、粉质粘土和粉砂，地下水主要为孔隙潜水，由大气降水和地表径流补给，下部孔隙承压水赋于④-2 粉砂层及⑥砾砂层中，水位随季节而变化影响较大。三、基坑围护体设计概况本工程地下室基坑围护桩采纳咬合桩（钢筋砼桩用于挡土，素砼桩用于止水），直径为 Φ1000，咬合厚度 30cm，其中素砼桩长为 15.2m，场地高跨钢筋砼桩长 30m 左右，场地低跨钢筋砼桩长 20m 左右。钢筋砼桩砼采纳 C30 砼，素砼桩砼采纳 C15 超缓凝砼。钢筋砼桩主筋采纳 Φ32 和 Φ28 的三级钢(钢筋连接采纳机械连接)，箍筋采纳 Φ8 圆钢，定位箍采纳 Φ18 二级钢，钢筋笼保护层为 7cm。咬合桩桩位水平偏差要求小于 50mm，竖向垂直偏差要求小于 0.5%，，桩顶标高和钢筋笼标高偏差小于 20㎝，充盈系数 1.1 左右，沉碴厚度小于 200mm。四、咬合桩施工1、工艺原理咬合桩是一种桩与桩之间相互咬合的基坑围护结构，素砼桩与钢筋砼桩间隔排列。施工采纳“套管钻机+超缓凝型砼”方案，先施工素砼桩（桩砼为超缓凝砼），后施工钢筋砼桩，钢筋砼桩施工时，利用套管钻机的切割能力切割掉相邻两侧素砼桩相交部分的砼（要求在素砼桩初凝之前完成钢筋砼桩的施工），实现咬合。2、施工设备 咬合桩...
