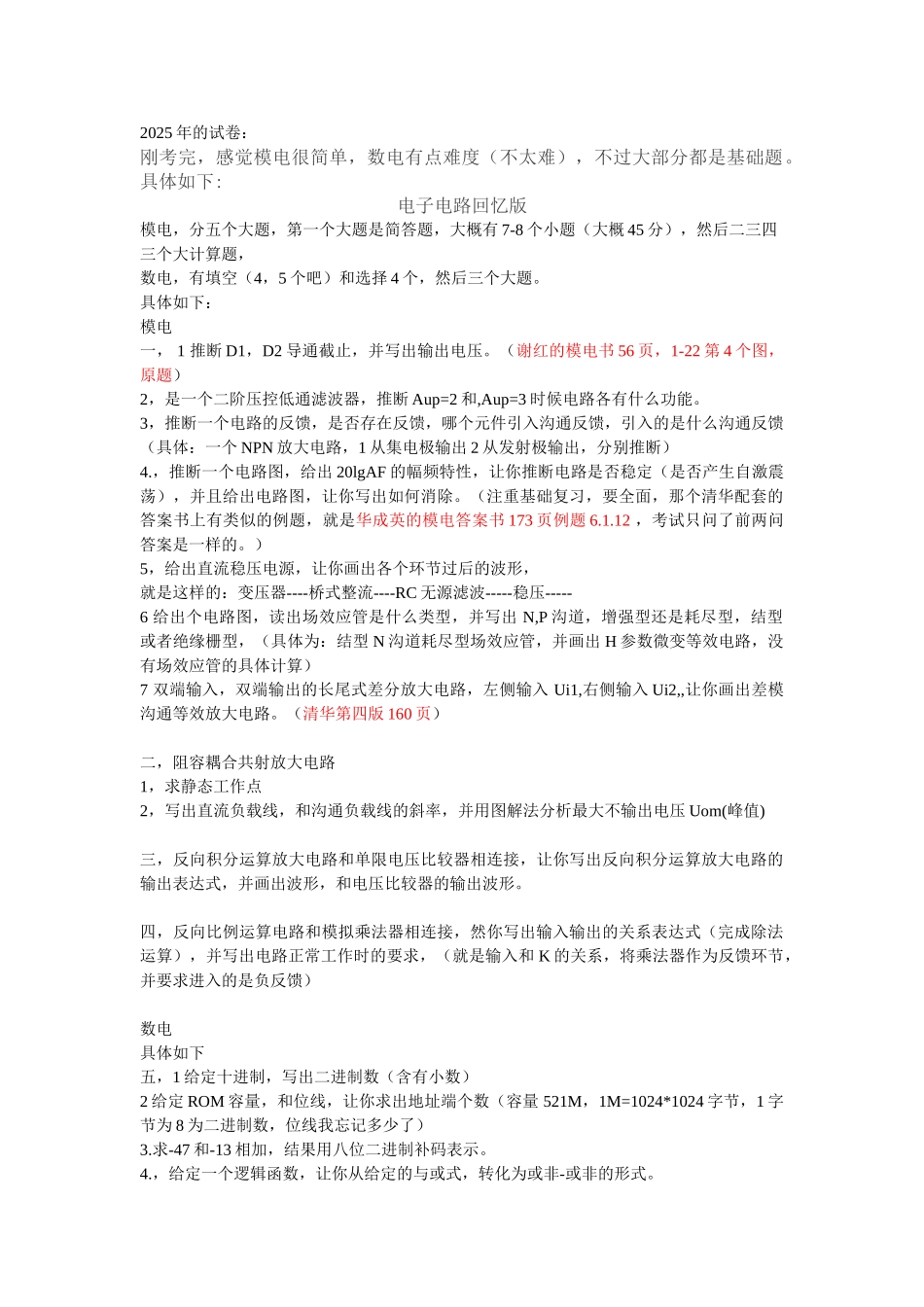

2025 年的试卷：刚考完，感觉模电很简单，数电有点难度（不太难），不过大部分都是基础题。具体如下:电子电路回忆版模电，分五个大题，第一个大题是简答题，大概有 7-8 个小题（大概 45 分），然后二三四三个大计算题，数电，有填空（4，5 个吧）和选择 4 个，然后三个大题。具体如下：模电一， 1 推断 D1，D2 导通截止，并写出输出电压。（谢红的模电书 56 页，1-22 第 4 个图，原题）2，是一个二阶压控低通滤波器，推断 Aup=2 和,Aup=3 时候电路各有什么功能。3，推断一个电路的反馈，是否存在反馈，哪个元件引入沟通反馈，引入的是什么沟通反馈（具体：一个 NPN 放大电路，1 从集电极输出 2 从发射极输出，分别推断）4.，推断一个电路图，给出 20lgAF 的幅频特性，让你推断电路是否稳定（是否产生自激震荡），并且给出电路图，让你写出如何消除。（注重基础复习，要全面，那个清华配套的答案书上有类似的例题，就是华成英的模电答案书 173 页例题 6.1.12 ，考试只问了前两问答案是一样的。）5，给出直流稳压电源，让你画出各个环节过后的波形，就是这样的：变压器----桥式整流----RC 无源滤波-----稳压-----6 给出个电路图，读出场效应管是什么类型，并写出 N,P 沟道，增强型还是耗尽型，结型或者绝缘栅型，（具体为：结型 N 沟道耗尽型场效应管，并画出 H 参数微变等效电路，没有场效应管的具体计算）7 双端输入，双端输出的长尾式差分放大电路，左侧输入 Ui1,右侧输入 Ui2,,让你画出差模沟通等效放大电路。（清华第四版 160 页）二，阻容耦合共射放大电路1，求静态工作点2，写出直流负载线，和沟通负载线的斜率，并用图解法分析最大不输出电压 Uom(峰值)三，反向积分运算放大电路和单限电压比较器相连接，让你写出反向积分运算放大电路的输出表达式，并画出波形，和电压比较器的输出波形。四，反向比例运算电路和模拟乘法器相连接，然你写出输入输出的关系表达式（完成除法运算），并写出电路正常工作时的要求，（就是输入和 K 的关系，将乘法器作为反馈环节，并要求进入的是负反馈）数电具体如下五，1 给定十进制，写出二进制数（含有小数）2 给定 ROM 容量，和位线，让你求出地址端个数（容量 521M，1M=1024*1024 字节，1 字节为 8 为二进制数，位线我忘记多少了）3.求-47 和-13 相加，结果用八位二进制补码表示。4.，给定一个逻辑函数，让你从给定的与或式，转化为或非-或非的...
