商业楼平板式筏板基础钢筋施工方案

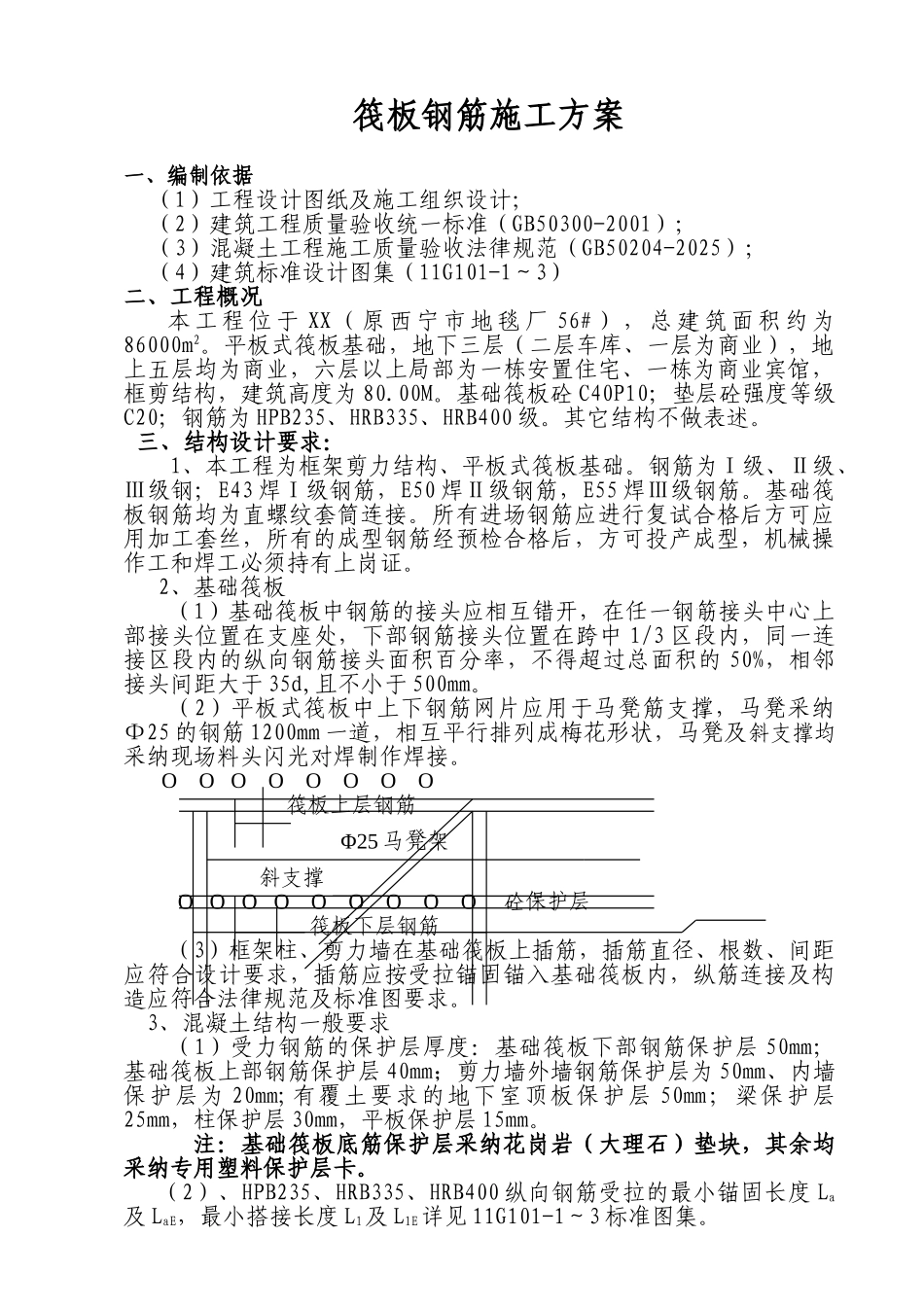

筏板钢筋施工方案一、编制依据（1）工程设计图纸及施工组织设计；（2）建筑工程质量验收统一标准（GB50300-2001）；（3）混凝土工程施工质量验收法律规范（GB50204-2025）；（4）建筑标准设计图集（11G101-1～3）二、工程概况本 工 程 位 于 XX （ 原 西 宁 市 地 毯 厂 56# ） ， 总 建 筑 面 积 约 为86000m2。平板式筏板基础，地下三层（二层车库、一层为商业），地上五层均为商业，六层以上局部为一栋安置住宅、一栋为商业宾馆，框剪结构，建筑高度为 80.00M。基础筏板砼 C40P10；垫层砼强度等级C20；钢筋为 HPB235、HRB335、HRB400 级。其它结构不做表述。三、结构设计要求：1、本工程为框架剪力结构、平板式筏板基础。钢筋为Ⅰ级、Ⅱ级、Ⅲ级钢；E43 焊Ⅰ级钢筋，E50 焊Ⅱ级钢筋，E55 焊Ⅲ级钢筋。基础筏板钢筋均为直螺纹套筒连接。所有进场钢筋应进行复试合格后方可应用加工套丝，所有的成型钢筋经预检合格后，方可投产成型，机械操作工和焊工必须持有上岗证。 2、基础筏板（1）基础筏板中钢筋的接头应相互错开，在任一钢筋接头中心上部接头位置在支座处，下部钢筋接头位置在跨中 1/3 区段内，同一连接区段内的纵向钢筋接头面积百分率，不得超过总面积的 50%，相邻接头间距大于 35d,且不小于 500mm。（2）平板式筏板中上下钢筋网片应用于马凳筋支撑，马凳采纳Ф25 的钢筋 1200mm 一道，相互平行排列成梅花形状，马凳及斜支撑均采纳现场料头闪光对焊制作焊接。 O O O O O O O O 筏板上层钢筋 Φ25 马凳架 斜支撑O O O O O O O O O 砼保护层 筏板下层钢筋（3）框架柱、剪力墙在基础筏板上插筋，插筋直径、根数、间距应符合设计要求，插筋应按受拉锚固锚入基础筏板内，纵筋连接及构造应符合法律规范及标准图要求。3、混凝土结构一般要求（1）受力钢筋的保护层厚度：基础筏板下部钢筋保护层 50mm；基础筏板上部钢筋保护层 40mm；剪力墙外墙钢筋保护层为 50mm、内墙保护层为 20mm;有覆土要求的地下室顶板保护层 50mm；梁保护层25mm，柱保护层 30mm，平板保护层 15mm。注：基础筏板底筋保护层采纳花岗岩（大理石）垫块，其余均采纳专用塑料保护层卡。（2）、HPB235、HRB335、HRB400 纵向钢筋受拉的最小锚固长度 La及 LaE，最小搭接长度 L1及 L1E详见 11G101-1～3 标准图集。（3）受力钢筋接头的规定① 钢筋机械连接通用技术规程（JGJ107-2025）。② 凡用在梁中的接...
