喷锚及土方工程施工组织设计方案

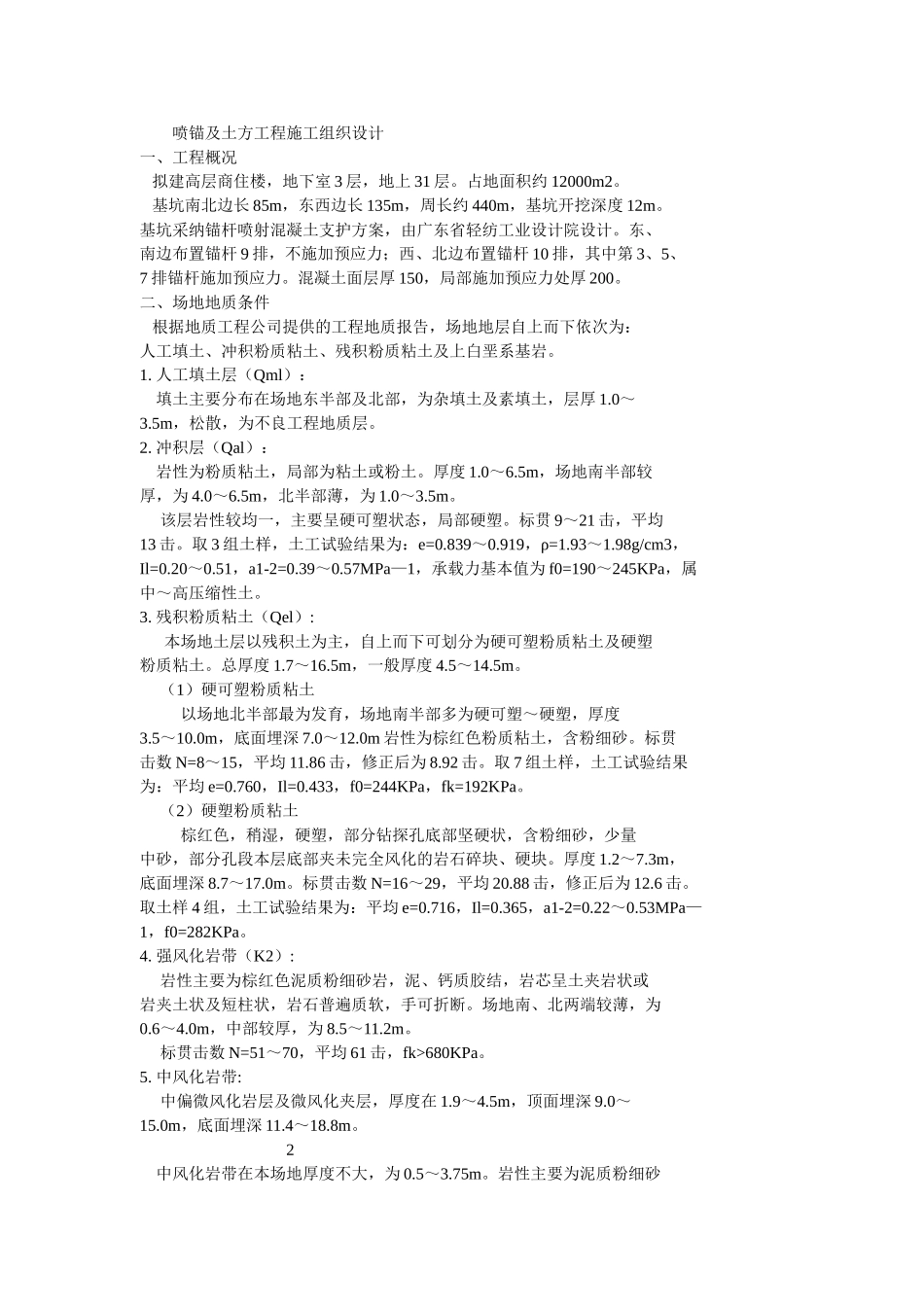

喷锚及土方工程施工组织设计一、工程概况 拟建高层商住楼，地下室 3 层，地上 31 层。占地面积约 12000m2。 基坑南北边长 85m，东西边长 135m，周长约 440m，基坑开挖深度 12m。基坑采纳锚杆喷射混凝土支护方案，由广东省轻纺工业设计院设计。东、南边布置锚杆 9 排，不施加预应力；西、北边布置锚杆 10 排，其中第 3、5、7 排锚杆施加预应力。混凝土面层厚 150，局部施加预应力处厚 200。二、场地地质条件 根据地质工程公司提供的工程地质报告，场地地层自上而下依次为：人工填土、冲积粉质粘土、残积粉质粘土及上白垩系基岩。1. 人工填土层（Qml）： 填土主要分布在场地东半部及北部，为杂填土及素填土，层厚 1.0～3.5m，松散，为不良工程地质层。2. 冲积层（Qal）： 岩性为粉质粘土，局部为粘土或粉土。厚度 1.0～6.5m，场地南半部较厚，为 4.0～6.5m，北半部薄，为 1.0～3.5m。 该层岩性较均一，主要呈硬可塑状态，局部硬塑。标贯 9～21 击，平均13 击。取 3 组土样，土工试验结果为：e=0.839～0.919，ρ=1.93～1.98g/cm3，Il=0.20～0.51，a1-2=0.39～0.57MPa—1，承载力基本值为 f0=190～245KPa，属中～高压缩性土。3. 残积粉质粘土（Qel）: 本场地土层以残积土为主，自上而下可划分为硬可塑粉质粘土及硬塑粉质粘土。总厚度 1.7～16.5m，一般厚度 4.5～14.5m。 （1）硬可塑粉质粘土 以场地北半部最为发育，场地南半部多为硬可塑～硬塑，厚度3.5～10.0m，底面埋深 7.0～12.0m 岩性为棕红色粉质粘土，含粉细砂。标贯击数 N=8～15，平均 11.86 击，修正后为 8.92 击。取 7 组土样，土工试验结果为：平均 e=0.760，Il=0.433，f0=244KPa，fk=192KPa。 （2）硬塑粉质粘土 棕红色，稍湿，硬塑，部分钻探孔底部坚硬状，含粉细砂，少量中砂，部分孔段本层底部夹未完全风化的岩石碎块、硬块。厚度 1.2～7.3m，底面埋深 8.7～17.0m。标贯击数 N=16～29，平均 20.88 击，修正后为 12.6 击。取土样 4 组，土工试验结果为：平均 e=0.716，Il=0.365，a1-2=0.22～0.53MPa—1，f0=282KPa。4. 强风化岩带（K2）: 岩性主要为棕红色泥质粉细砂岩，泥、钙质胶结，岩芯呈土夹岩状或岩夹土状及短柱状，岩石普遍质软，手可折断。场地南、北两端较薄，为0.6～4.0m，中部较厚，为 8.5～11.2m。 标贯击数 N=51～70，平均 61 击，fk>680KPa。5. 中风化岩带: 中偏微风化岩层及微风化夹层，厚度在...
